(15-10-2021, 11:16)боб : Подул, и как в кино - до перезагруза "все пропало".
Смех сквозь слёзы схема честно слово.
Компаратор на операционнике, но есть.
А дискриминатор, то есть выделитель разницы меж двумя сигналами идентичных контуров параллельного резонанса... представляет собою два резистора сходящиеся в одной точке... на ножку входа компаратора.
Там же напрашивается ещё один ОУ!
Более слабый сигнал усиливают вдвое большей ёмкостью 47/22n... потом подгоняют резистором 100Ом уровень...
Стоит подплывать характеристикам тех же конденсаторов... всё! Рабочую точку веками не поймать!
Так что до кода там ещё -как до Москвы рачки!
Два длинных шнура запитки каждой катухи. Меж ними расстояние это и ёмкость и наводки.
Подобные схемы с микротоками в контурах, как я сужу... должны катушки вообще впаиваться напрямую в плату.
Можно было бы попробовать в качестве фидера ту же витую пару?
(15-10-2021, 22:32)ujvevf : Смех сквозь слёзы схема честно слово
Ни слова отрицательного не могу сказать о схеме. При программном решении основных задач, схемотехнику можно лепить и из того, что было, главное помня о стабильности и решении локальной задачи.
Имел сказать о том, что несмотря на простоту МД, с катушкой, как главным элементом устройства, нельзя экспериментировать, и с такого плавуна ничего не получим. Да, возможно там еще есть косяки, но в процессе настройки или ремонта любого устройства нельзя допускать сразу несколько видимых причин даже возможного глюка, а здесь налицо. Ведь сдвиг фазы из-за незалитых/незафиксированных катушек друг относительно друга, и
(15-10-2021, 22:32)ujvevf : Два длинных шнура запитки каждой катухи.
для схемы - поймал цель!
Помимо этого, несмотря на то, что в теме оговаривалась пусковая самонастройка прибора при любом, вплоть до 360° угле фазы, с этим почти согласен; но ведь в этом круге вероятно есть и чувствительные и глухие первоначальные положения фазы, а отсюда и все вышеуказанные: -не вижу, не слышу.
Мое личное мнение: -Прибор хорош, но требующий наработок/подгонок. Жаль только, что еще в 80е отошел от МК, а догонять, увы.
И, чем кого то обзывать, лучше сделать что то свое, а автор сделал много, делясь наработками, ни от кого ничего не тая.
16-10-2021, 00:38 (Сообщение последний раз редактировалось: 16-10-2021, 00:39 DExxTER.)
(15-10-2021, 23:59)боб : самонастройка прибора при любом, вплоть до 360° угле фазы
Небольшое уточнение . Сдвиг фазы в любом приборе не может быть больше 180 градусов --- дальше идёт переворот фазы Это чтобы начинающие приборостроители потом не путались...
(16-10-2021, 00:38)DExxTER : дальше идёт переворот фазы
Это в железе, МК программно возможно заставить оценив ситуацию восстановить/перевернуть фазу обратно.
Здесь свое слово должны сказать программисты, я веря в возможность сего, высказал свое мнение, хотя выше в теме этот вопрос уголком захватывался.
Доброго времени суток, уважаемые форумчане. Занялся доделкой МД. Намотал новые катушки, заменил оу на TL071, заменил кондеры в контурах 330n, одинаковые подобрал. Экран вообще не делал, помучался с "ноликом", резистор 100 ом нужен многооборотный. Чуйка стала - пинцет мед. около 8см.,пластина алюминия 10 на 10 см. около 40см.Металл определяет правильно. Если сравнить с тем что было, то очень хорошо. "Нолик" настраивал так - нажимаю и держу калибр. и чуть трогаю катушки, хватает долей миллиметра, прыгает либо + либо - вот стараюсь поймать 0.Попробую эпоксидкой залить катушки, чтоб жёстко зафиксировать, посмотрю реакцию на удары - как будет себя вести, после каждого включения нужно снова 0 ловить, просто чуть переменном 100 ом, главное катушки не трогать. Пока всё, будут новости напишу. (скеч никто не трогал)
(14-10-2021, 13:25)Aleks85kl : А какой транзистор взять?

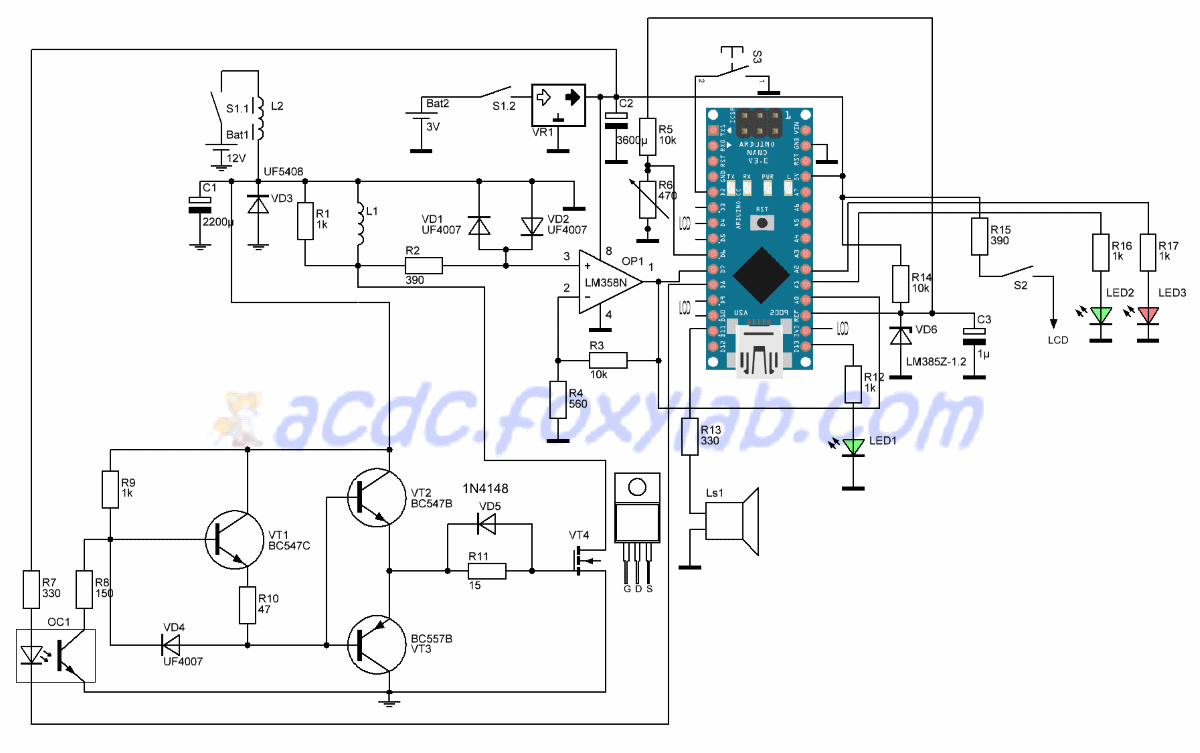

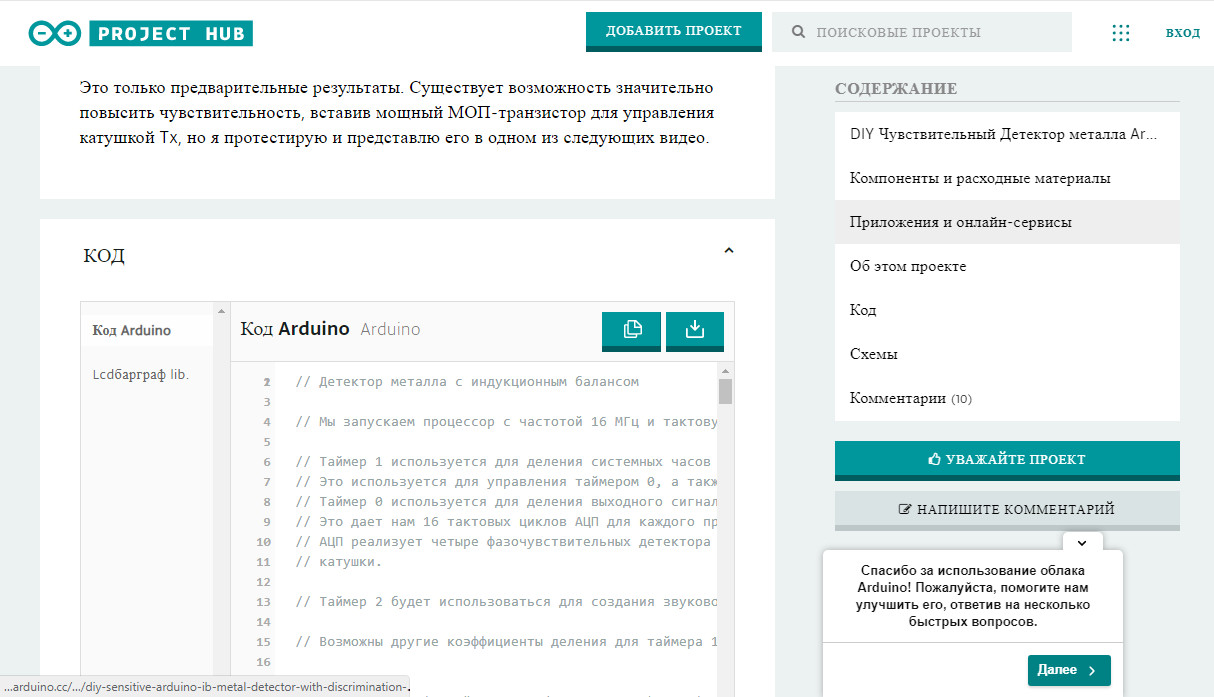

Я для простоты биполярный показал, но автор идей уже подумывает об полевике и тоже считает что это повысит чуйку...
Может автор имел в виду подобную схему с импульсника для раскачки полевика скоммуниздить...
Прикольное решение как ардуинку от индукции катухи защитить...
Ну просто анекдот.
Удивился почему повторно открыли дублируя тему Металлоискатель на Ардуино, читаю текстовку не заглядывая в схемы, ответил на вопрос, и продолжаю отвечать. Когда посмотрел схему, что там совсем другой МД?, да уж. Aleks85 извини, ввел в заблуждение. Для этого прибора требования к катушке помягче, и с DExxTER о другом приборе оговорились - поправил бы, и ссылался на МД КЕНа.
Так что влип голопом.
По этому прибору отвечу, в учебном плане, или поиграть - нормальный экемпляр.
Это чтобы начинающие приборостроители потом не путались...
