Согласен выходное напряжение не зависит от входного напряжения, а зависит от соотношения двух сопротивлений. На то это и стаб..))
Ну, вот схема по которой я собираю Квазар арм rev.05 от Оззи. Помогите мне найти эти два сопротивления , которые регулируют вых. напряжение 1117 . На проверочной схемка они обозначены R1 и R2 , а вот в схеме Квазара где они?

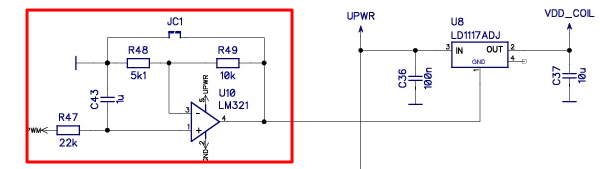

немного о том как работает приведенный участок схемы:
- контроллер выдает на свою 13 ногу - ШИМ (PWM),
- этот PWM поступает на интегрирующую цепочку (R47,C43) для преобразования в напряжение,
- напряжение на С43 усиливается неинвертирующим усилителем на ОУ в три раза,
- с выхода ОУ управляющий сигнал подается на вход LD1117,
- в зависимости от того какое напряжение подано на вход ADJ, на выходе 1117 будет соответствующее напряжение,
- таким образом контроллер управляет напряжением VDD_COIL
Ну, да если бы мы резисторами устанавливали определенное напряжение .. то тогда накой нам регулируемый стаб!! Поставили бы обычный на определённые вольты и всё.. здесь должно быть ве не так просто..
(11-09-2021, 09:11)Valdim111976 : Но как проверить 1117 регулируемый не знаю
Этот стаб питает только ТХ, впаяйте его штатно со всем обвесом и включите плату , если напруга от от3 до 5 в то все в мнорме и без подключеннного датчика ничего не сгорит.
Впаял. На стабах 1117-ых 3,3 v и 5,0 v соответственно 3,28v и 4,98v. На регулируемом стабе на входе 8,0 v на выходе 7,6 v, на adj контакте 3,5 вольта.. вот так.
Вроде бы все хорошо, на мой взгляд.?

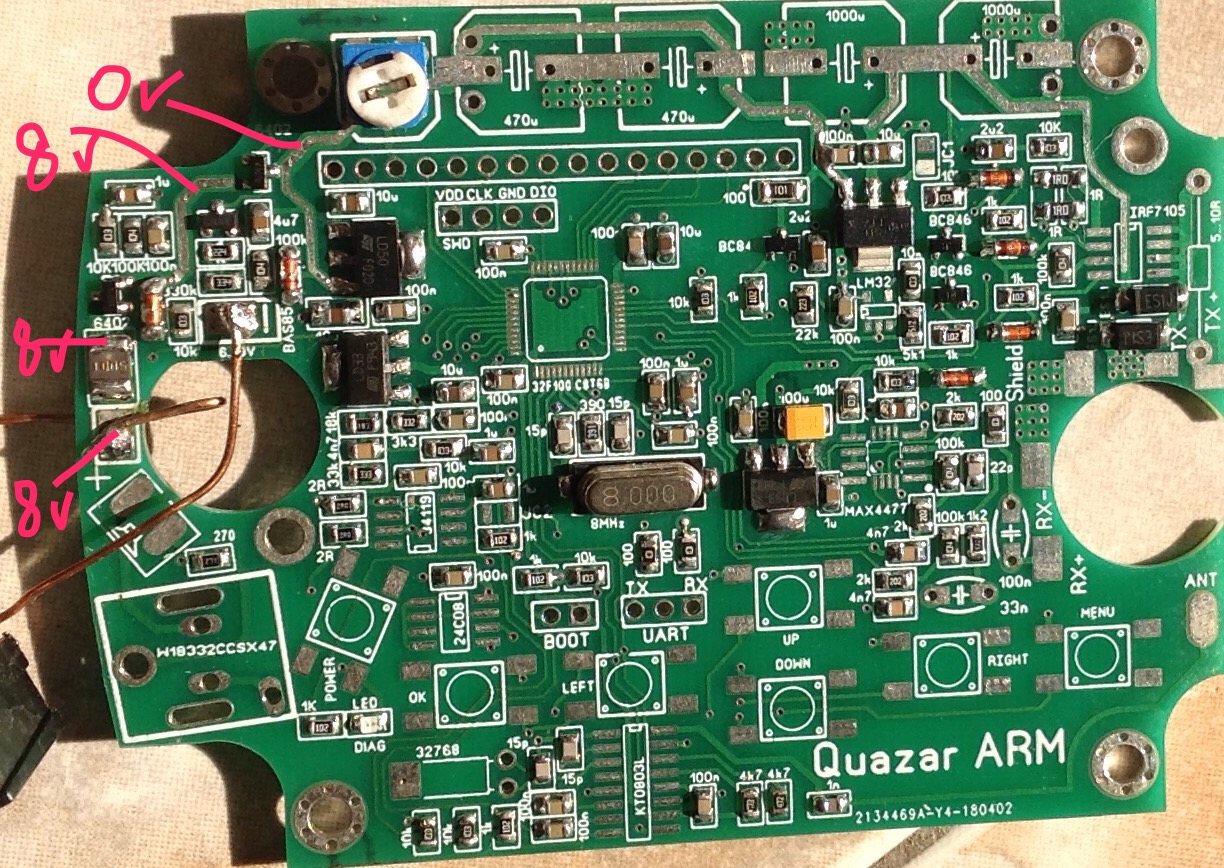

Да, только один раз включу плату есть питание на стабах , а другой раз включу плату питание на стабы не подаётся почему-то, хотя напряжение на плате есть..вот сделал фото , это случай когда на вход стабав напряжение не подаётся.. померял вольтаж в нескольких точка..там 8 v в трёх точках и 0 v в одной точке..

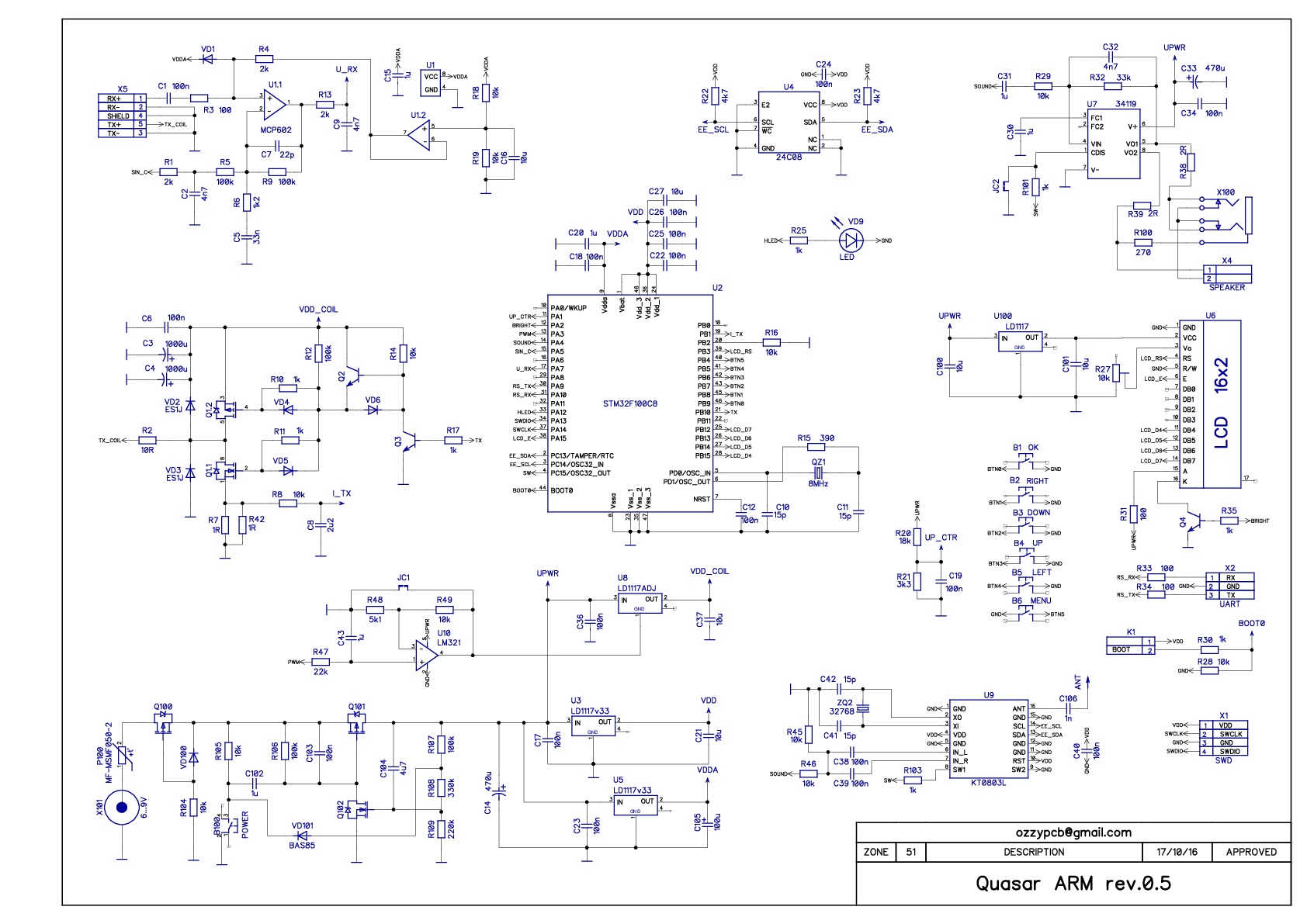

Ещё фото схемы по которой собираю МД.
