Quasar ARM Вопросы, обсуждение
#21
(14-09-2021, 02:17)DExxTER : А как вы включали то его без кнопки?

Не пойму  3. Сам как-то включался.. может пальцем перемыкал нечайно..

Заработало..)) на 1117 5v и 3,3v соответственно 4,99v и 3,28v . На 1117 регулируемом  вход 8,0v , выход 7,28v и adj 3,55v..

1117adj поставил без проверки.. данные измерения напряжения на этом стабе соответствуют рабочему режиму? Можно сейчас сказать рабочий стаб или нет?
#22
Вызывает затруднение микросхема мах4477 на плате так она маркируется.. в списке компонентов для Квазар арм обозначена так мср6022.. это взаимозаменяемо ? Да ещё на плате контакты по все м сторонам микросхемы ( фото) . А у мср6022 только с двух сторон.. как использовать маленькие контакты?

Файлы вложений Эскизы

#23
1. Ставьте 6022
2. Маленькие контакты это запасной вариант под другой корпус ОУ
#24
Спасибо..))

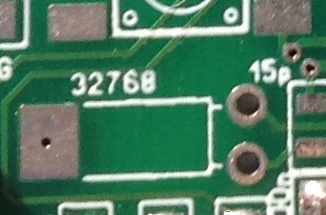

Площадка по кварцевый резонатор .. интересно для чего она.. припаять к ней компонент? Говорят этот резонатор очень хрупкий, не трясти , не перегревать.. наверное его паять в самую последнию очередь?))

Файлы вложений Эскизы

#25
(15-09-2021, 16:49)Valdim111976 : интересно для чего она.
Для кварца. Чтобы корпус кварца на землю посадить.
А чтобы не перегревать детали, нужно флюс использовать.
#26
Меня интересует каким образом посадить на землю)) припаять или хомутик из эмалированного медного провода сделать, охватить корпус резонатора и уже провод припаять к площадки. Или какой другой способ есть более технологичный без этой кустарщины с проводом?))
#27
Залудить голову кварца и площадку, прижать, потом капнуть большую каплю припоя.
#28
Понял))
#29
Полагаю, отверстие в этой КП меднёное. Если нет, то предварительно надо запаять перемычку сквозную.
#30
Меднёное..)) уже луженное место. Все сквозные отверстия лужённые.
Все сквозные отверстия пропаивать обязательно?
