16-09-2021, 00:01
боб я про эту схему пишу
|
Усилители на транзисторах
|
16-09-2021, 04:28
(16-09-2021, 00:01)transistor856 : ...я про эту схему пишуТакже назначение этих резисторов - ограничить максимальное значение выходного тока транзисторов ,это позволяет уменьшить рассеиваемую транзисторами мощность при коротком замыкании нагрузки. При работе УНЧ ...для номинала 0.33 Ом при токе до 3А при максимальной мощности 30Вт на нагрузке 4 Ом ,на сопротивление 0.33 Ом будет выделяться мощность до 3Вт . Для надёжной работы резистор лучше брать 2-ого запаса по мощности ,т.е. для постоянной выделяемой мощности лучше брать 6Вт,но тут выделяемая мощность пиковая . Поэтому 5Вт для этих резисторов будет достаточно.
16-09-2021, 08:58
(16-09-2021, 00:01)transistor856 : боб я про эту схему пишуСхема та же, просто дополнена нужными цепями коррекции. Все конденсаторы окромя фильтров питания желательно ставить пленку или керамику, большие емкости делать составными из малых. Если С3 - 470.0х6в. электролит, то напряжение должно быть не 6, а 50...100в. В 60е годы прошлого столетия на Одесском конденсаторном заводе специальная лаборатория проводила исследование зависимости емкости конденсатора от прикладываемого напряжения. Скверные вещи. В электролитах до 15...25в, особенно 6в. - отвратительные, и чем ниже напряжение, тем хуже. Вероятно по этой причине и разогнали. Так что можем накорректировать. Мое личное мнение - никому не навязываю: -Электролит на 6в, это детская игрушка в электронике и нужно использовать по назначению - в детских игрушках. Но главный здесь вопрос:-Какие у тебя колонки? - разница звука будет заметна при фирме минимум 35...50вт и при условии хорошей записи, что сегодня тоже редкость.
16-09-2021, 22:18
У меня пока просто динамические головки(ноу нейм) с сопротивлением катушки 4 Ом,колонки только в проэкте,а для той схемы я подобрал выходники TIP3055 и TIP2955 в корпусе то-247
17-09-2021, 14:05

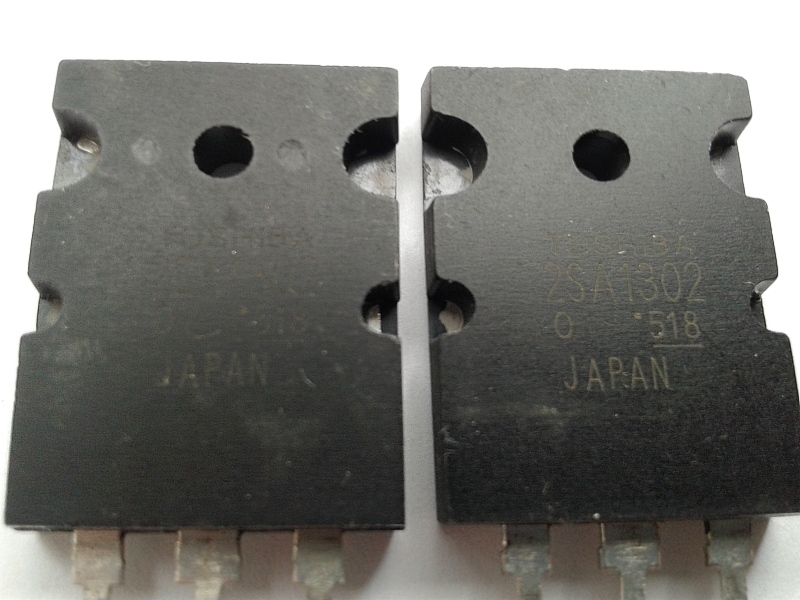

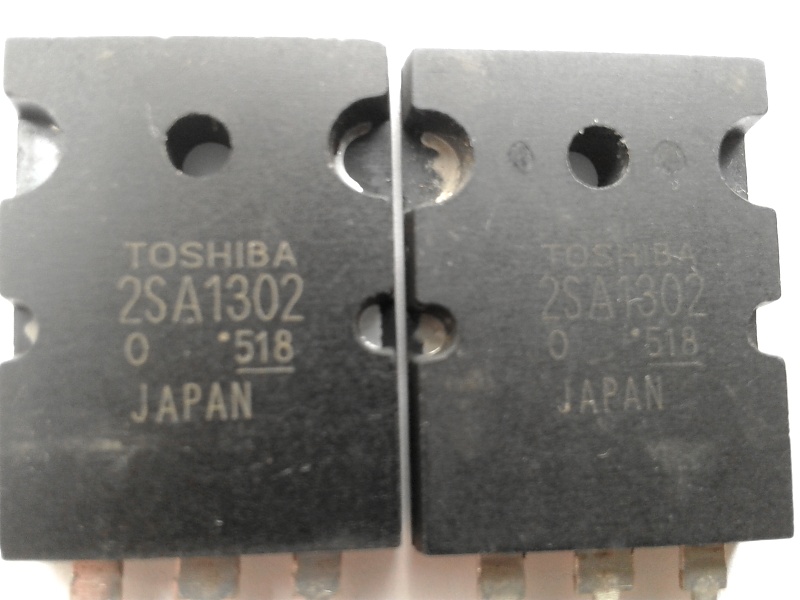

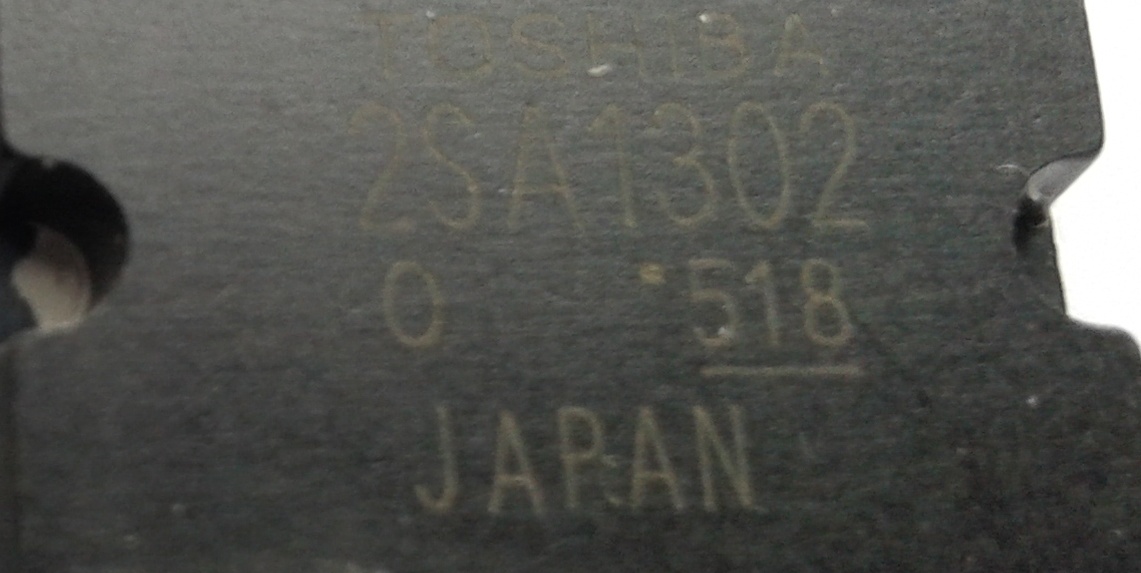

(16-09-2021, 22:18)transistor856 : У меня пока просто динамические головки(ноу нейм) с сопротивлением катушки 4 Ом,колонки только в проэкте,а для той схемы я подобрал выходники TIP3055 и TIP2955 в корпусе то-247Хорошо чтобы транзисторы не были поддельные. Сейчас море таких поддельных транзисторов. Вот ,например , одни из ходовых(часто применяемых) выходных транзисторов для УНЧ 2SA1302 и 2SC3821. Общий осмотр комплементарных транзисторов для 2-хтактного УНЧ говорит ,что эти транзисторы одной партии 518 и изготовлены в Японии фирмой Тошиба. Можно было бы радоваться ...но ,увы. Первое впечатление обманчиво... Если внимательнее взглянуть на них и посмотреть не под общим светом ,а под падающим боковым ,то можно увидеть много чего подозрительного. Внимательно смотрим на транзисторы одного наименования ... можно увидеть отличие по внешнему виду. В глаза явно это лезет. Под боковым светом прекрасно видно как затирали(стирали) старое наименование ...запилили так ,что один малый левый вдавленный кружочек у крепёжного отверстия(левого транзистора) почти спилен ,правый малый кружок-менее тронут. У правого транзистора спилили все малые кружки. С 2SC3821 дела по осмотру обстоят лучше ...видимых отличий нет ...но есть другое указывающее на подделку... Оригинальные японские транзисторы фирмы Тошиба не магнитятся ,т.е. выполнены не из магнитных материалов. Этот транзистор противоположность...магнитится. Проверяется легко...достаточно взять магнитик от мебельной защёлки и проверить. Вот и получается... оба транзистора поддельные.... 2SA1302 не магнитится ,но на нём спилено старое наименование другого не ходового транзистора и нанесено новое обозначение , 2SC3821 сделан на левом оборудование из дешёвых магнитных материалов.
18-09-2021, 16:34
Nik_4el,как думаете можно заменить выделенную часть схемы смд монтажем?
кроме конденсаторов
19-09-2021, 01:03
transistor856 / как думаете можно заменить выделенную часть схемы смд монтажем? /
Да, и если Т1/Т4 и Т2/Т5 заменить транзисторными сборками, получишь одни плюсы. 1. Условно меньше деталей и меньше габариты. 2. Из за одинакового нагрева и большего подобия параметров транзисторов сборки, а это значит стабильнее режим работы - выиграет качество звука.
19-09-2021, 22:26
|
|
