Тиристоры оправдали себя лишь как ключи, биполярные транзисторы грешат большими тепловыми потерями. Активным стала тематика низкого внутреннего сопротивления полевиков в этом плане, но -вот если бы было возможно плавное управление затвором синусоидальным сигналом -цены б такому схемному решению не было бы.

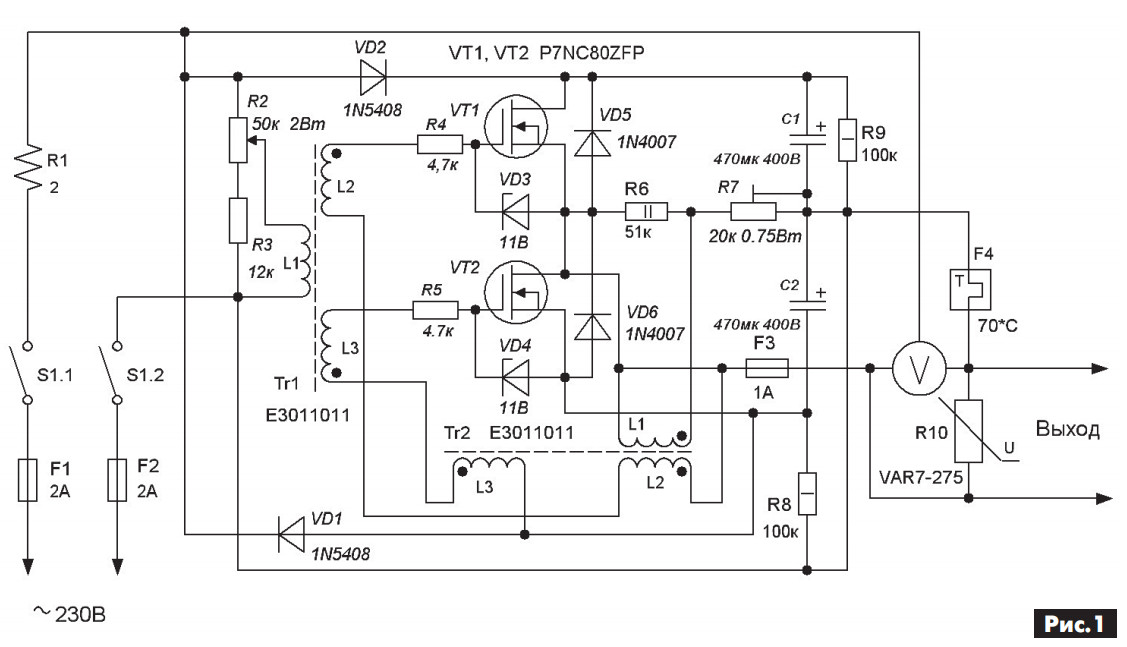

Ну а пока нашёл вот такую схему, описания работы так толком и не пойму.
Как бы увеличить мощность её чтоб более 0,5А выдавала?
(23-09-2024, 13:01)madyar : если бы было возможно плавное управление затвором синусоидальным сигналом -цены б такому схемному решению не было бы.
Не совсем так. При управлении синусоидальным сигналом полевик не так уж сильно отличался бы от биполярных. Излишки мощности на нем рассеивались бы точно так же. Если конечно делать управление по принципу ШИМ с полным открыванием полевика регулируемыми по длительности импульсами с последующей фильтрацией и т.д. то да. Но схема была бы уже не столь проста. Сильно шумела в сеть, эфир и нагрузку и была бы реальной при постоянной нагрузке.
Да, действительно, тепловые потери на полевике меньше, но только когда он полностью открыт. Если он открыт частично, то потери как у обычного биполярника.
(24-09-2024, 09:03)Лекс : Да, действительно, тепловые потери на полевике меньше, но только когда он полностью открыт. Если он открыт частично, то потери как у обычного биполярника.

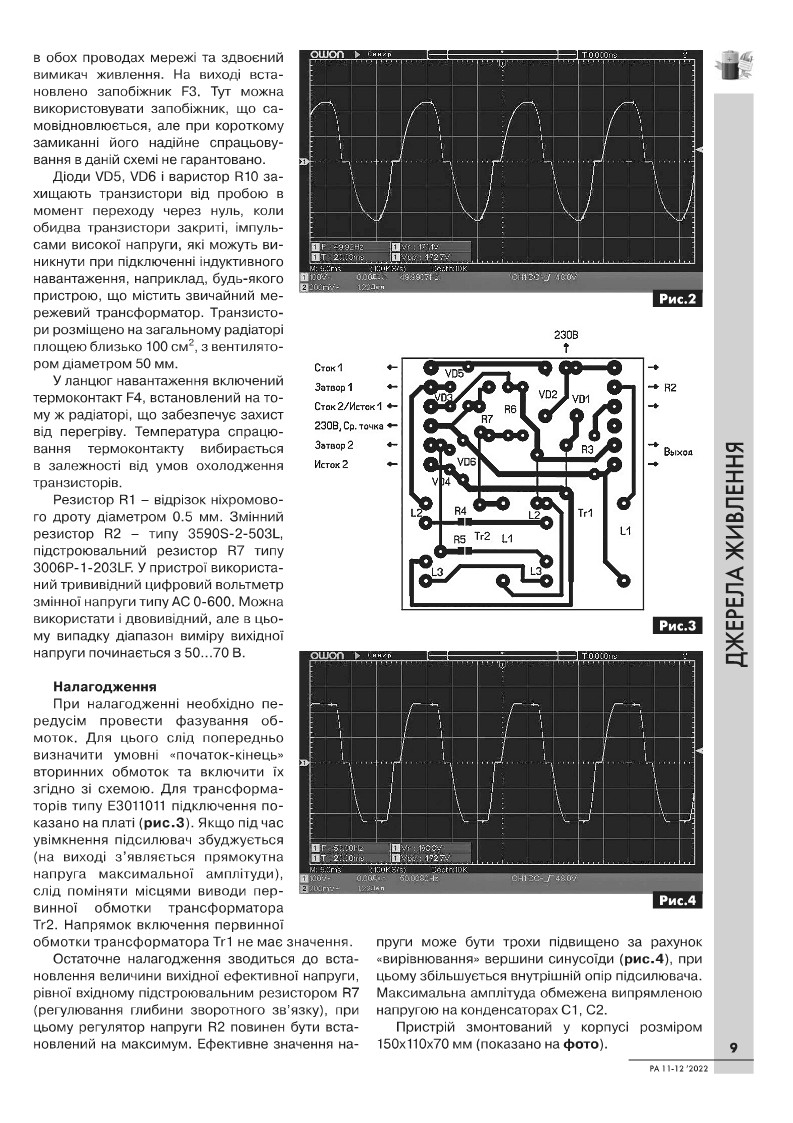

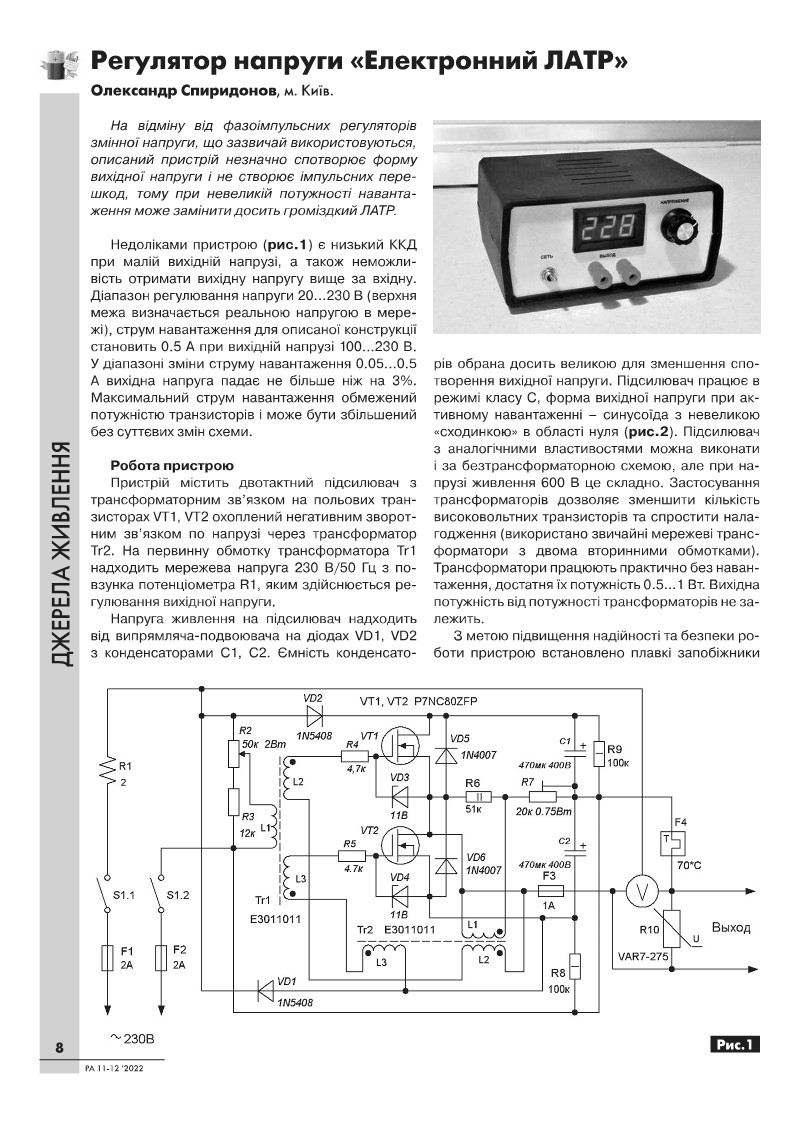

(24-09-2024, 20:07)Alik : Есть вот такая информация:
Спасибо.
Но я делал вот эту схему и полевик плавно регулирует напряжение от ноля! Я выставлял ток 6А. Сказать чтобы вентилятор не спавлялся, не скажу всё было терпимо.
Так почему нельзя генератор сделать синуса на такой микре, например?

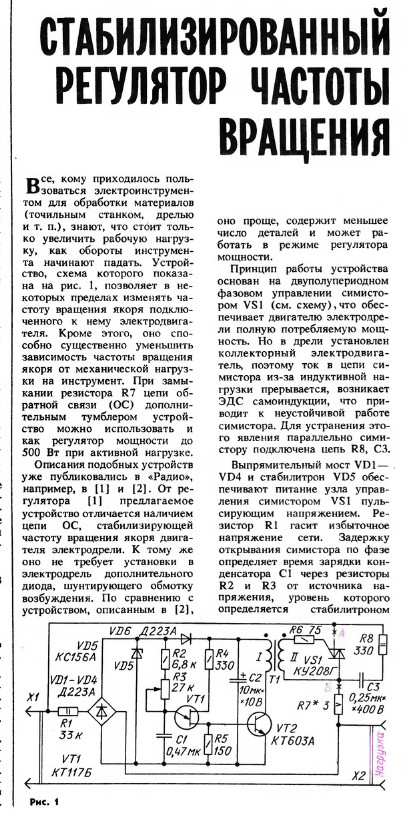

Я как-то пробовал делать схему из Радио №9/1991(верхнюю часть её) - не пошла,поколупался и забросил,зато на семисторе регуляторы работают отлично - на паяльник хватает,еслиб нужда была,а так нет необходимости.
Вот по этим схемам делал неоднократно регуляторы,нареканий к работе не было: https://tehnodium.ru/thread-730-post-138...l#pid13826
Ещё есть такая инфа,это перевод статьи из французкого журнала,как думаю имеет право на жизнь: https://disk.yandex.ru/d/PDGSPyr7Bz5kew
Вобще я много сборников схем скидывал,даж тема есть,только искать нужно,наверняка что-то да найдётся,но смотрю на схемы выше и возникает мысля ,что проще некуда наверно.
(26-09-2024, 20:31)Alik : Ещё есть такая инфа,это перевод статьи из французкого журнала,как думаю имеет право на жизнь:

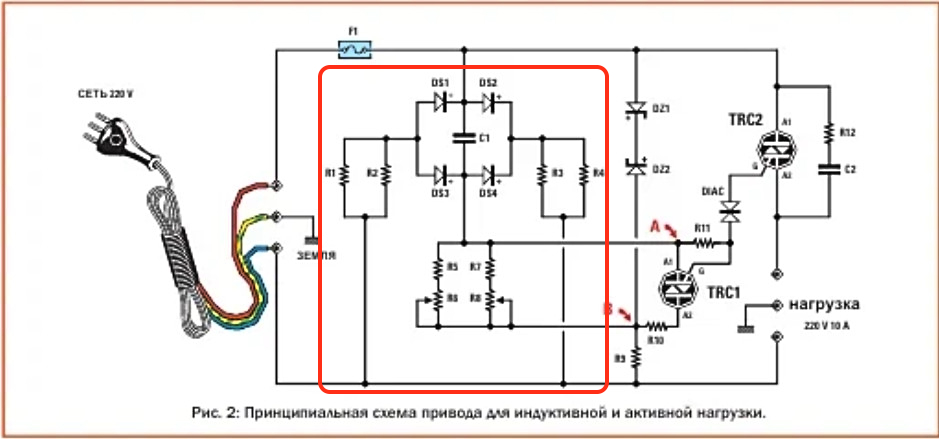

Спасибо, посмакую на досуге, а пока вот такой вопрос как работает часть схемы, где вокруг фазозадающей ёмкости поставили диодный мост и резисторами нагрузили?
Хоть убейся -не пойму как.
Раньше, параллельно ему в схемах ставили резистор, ну чтоб разрядить до следующего полупериода, а сейчас нагородили -ума не даш!
