Технодиум › Электроника › Микроконтроллеры
Автомат световых эфектов

Каскадный режим
Автомат световых эфектов
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#31
30-01-2025, 22:09
(30-01-2025, 22:02)-vlad- : У меня последовательно, как "змейка" расключено.
Линии данных именно так и надо подключать, а вот питание так вести - плохо, можно только с одной стороны запаралелить плюсы и минусы. На схеме автора так и сделано, только зачем-то запаралелено с двух сторон - это лишнее.
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#32
30-01-2025, 22:13
KEN, ну я по рисунку ориентировался. И ещё , что слева, что справа на матрице...по 1000u×6.3v по конденсатору по питанию на led.
И 470×6.3v на ардуино.
Ну вообщем как в статье.
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#33
30-01-2025, 22:14
(30-01-2025, 22:02)-vlad- : Я из 0.5 квадрата но с обеих сторон сделал.
Там короткие проводки - можно было и с одной стороны.
(30-01-2025, 22:13)-vlad- : Ну вообщем как в статье.
Ну - автору виднее.
Malder Не в сети
Начинающий
***
Сообщений: 70
Своих тем: 2
Рег.: 09-2021
Репутация: 6
#34
31-01-2025, 07:47

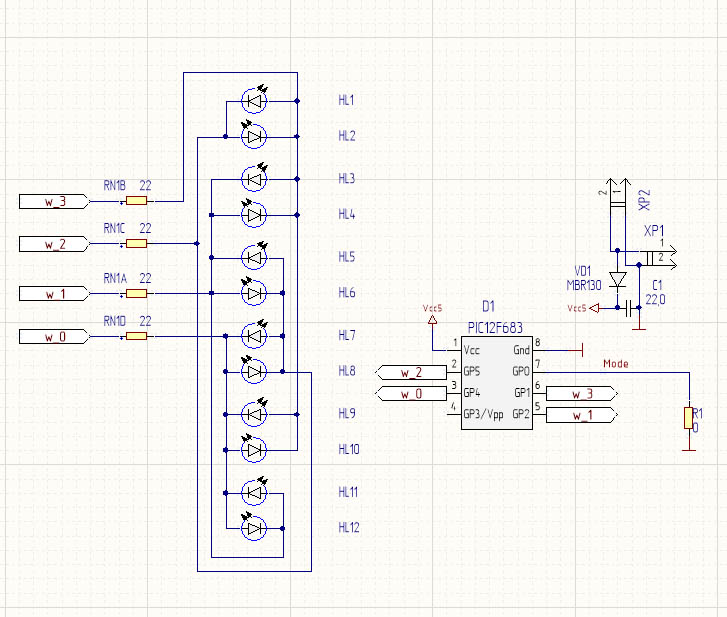

-vlad- вот мой вариант, на каждую планку из 12-ти светодиодов подается только 5В, в каждой из них pic12f683. Делал разные эффекты но остановился на каплях дождя. Видео не очень но как получилось записать так и получилось...
https://cloud.mail.ru/public/4z5Y/sofik4Kj4
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#35
31-01-2025, 07:50
Malder, красиво.
Это что? На каждую полоску по Pic- у? Там, что 5-6 Pic- ов?
Malder Не в сети
Начинающий
***
Сообщений: 70
Своих тем: 2
Рег.: 09-2021
Репутация: 6
#36
31-01-2025, 09:40
-vlad- там 15 планок размером 10х300мм и в каждой по pic12f683 (купил у китайцев по 42 рубля за штуку)


потребление одной планки не более 15мА
Sam Не в сети
Visor
*******
Сообщений: 2780
Своих тем: 33
Рег.: 08-2021
Репутация: 54
#37
31-01-2025, 12:56 (Сообщение последний раз редактировалось: 31-01-2025, 12:56 Sam.)
(31-01-2025, 07:47)Malder : остановился на каплях дождя.

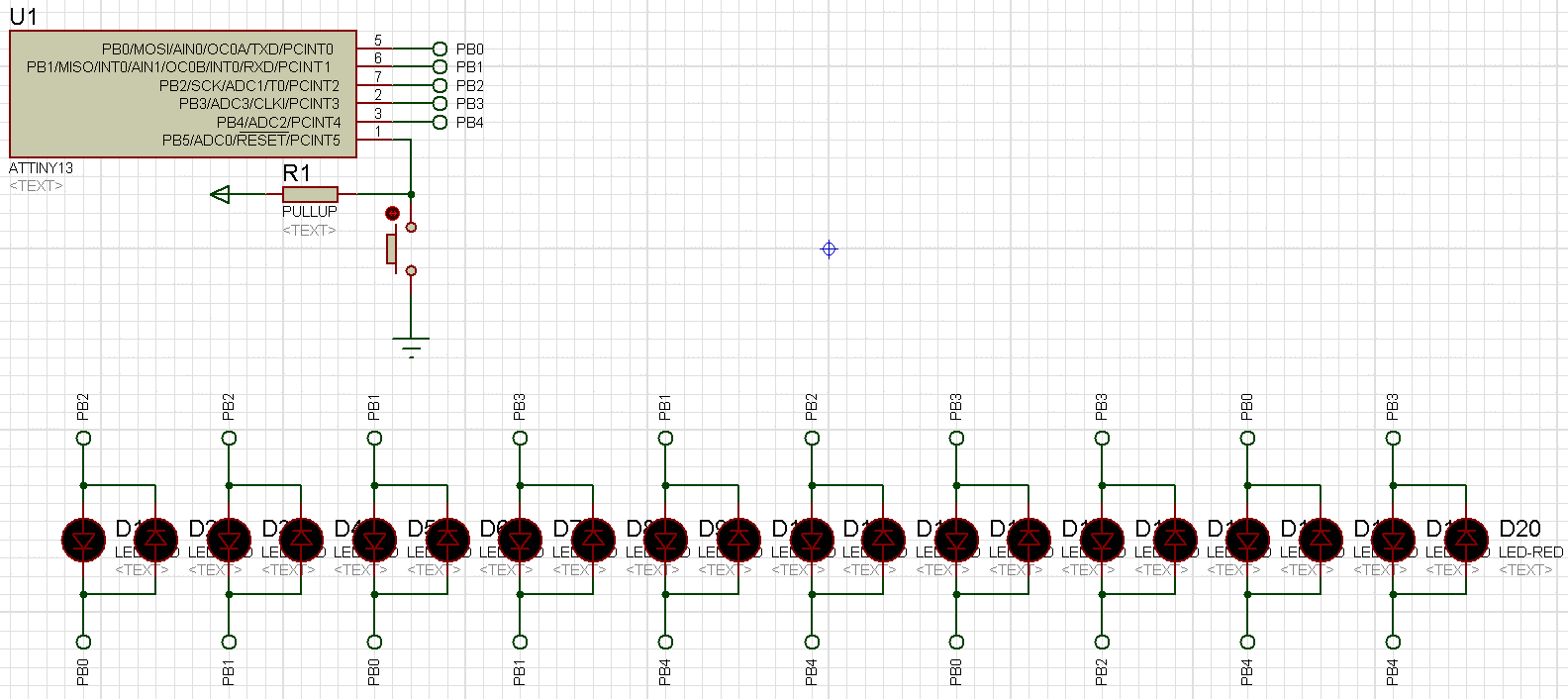

У меня есть в загашнике аналогичная сосулька на Тиньке13.

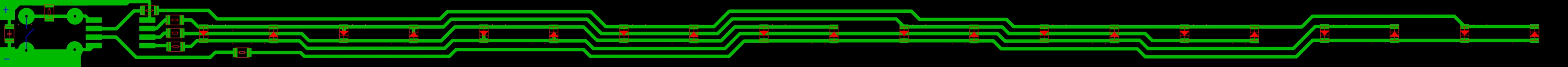

Файлы вложений Эскизы

-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#38
31-01-2025, 13:02
Вроде запустил.
https://disk.yandex.ru/i/Ev_aj8qF9o23Pg
Было бы прикольно, если бы с каждой минутой цвет бы менялся.
iharl Не в сети
Начинающий
***
Сообщений: 164
Своих тем: 0
Рег.: 09-2021
Репутация: 12
#39
31-01-2025, 16:37
(31-01-2025, 13:02)-vlad- : Было бы прикольно, если бы с каждой минутой цвет бы менялся

примерно 5 строчек кода .
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#40
31-01-2025, 16:52
(31-01-2025, 16:37)iharl : 5 строчек
помоги, если время есть. А то я хотел через (if) делать, как Кен предложил, только расписать все сутки по часу с разными цветами. А с минутами веселее бы было, а так час ждать пока переключится.
