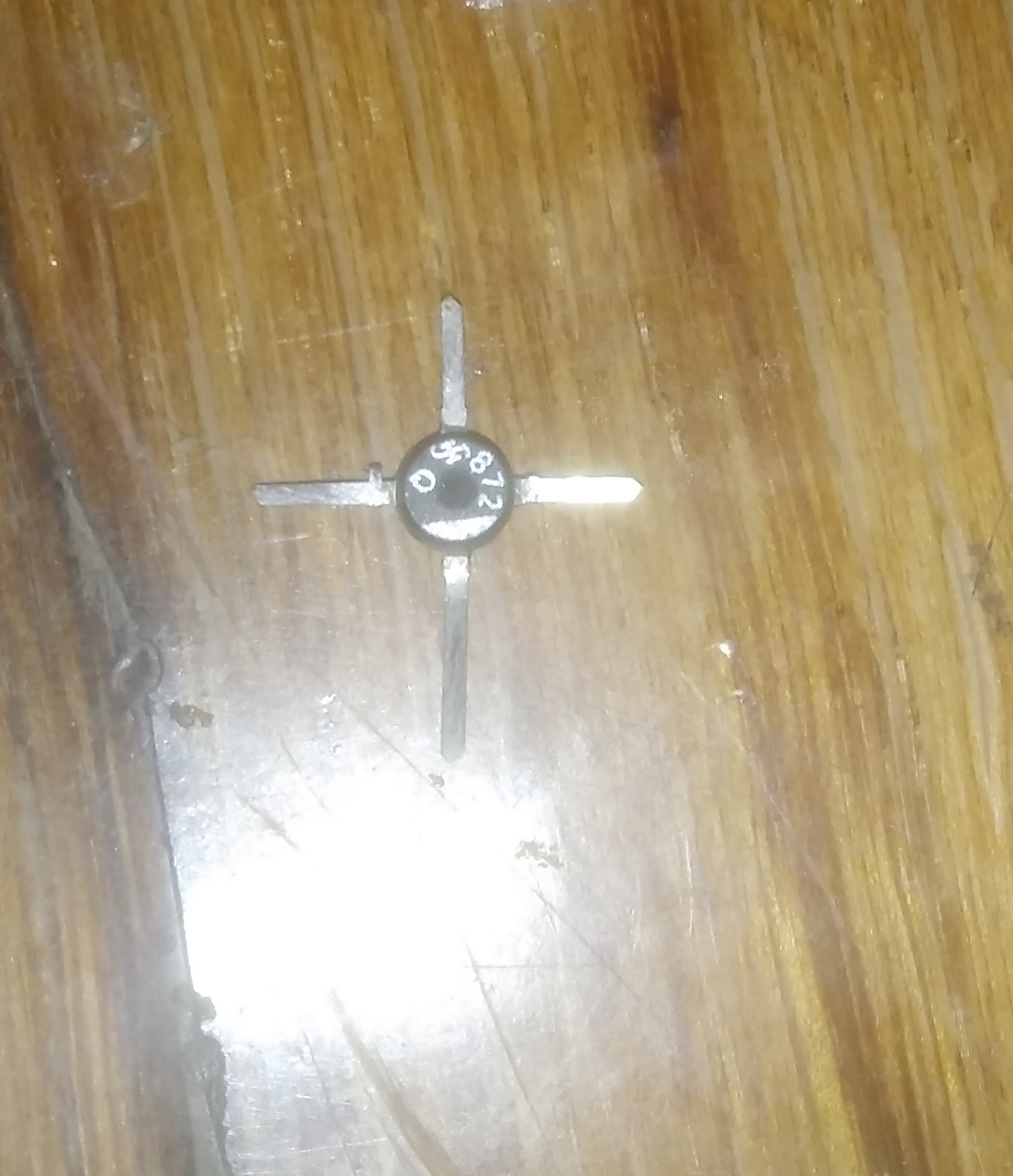

Здравствуйте, уважаемые участники форума. Кто собирал данную схему генератора радиочастот? Если кто кто - то собирал, то какое напряжение получилось на выходе "0 dB"? Дело в том, что я собрал данную схему, у меня максимальное напряжение от 100 до 130 мВ без нагрузки (изменялось в зависимости от частоты). Я измерял осциллографом Zeewell DSO 1511 G". Я подозреваю, что это недостаточное напряжение на выходе. Подстройка резистора R7 не влияет на амплитуду. Пробовал изменять сопротивление R11, амплитуда увеличивалась, при этом искажалась синусоида. К схеме не было пояснений. Кроме того, я заказывал транзистор BF961 в магазине Озон, но прислали тот, что на фотографии. Правильно ли работает схема? Транзистор, который на фотографии, является аналогом BF 961, или это совсем не тот транзистор? Есть ли на схеме ошибки? Прошу помочь мне разобраться в моих вопросах, заранее спасибо.
