Простейшая схема светодиодной мигалки
#1
    Это самая простая схема светодиодного мигающего индикаторного сигнала. Тут используется обычный NPN-транзистор. В схеме резистор 1 кОм заряжает конденсатор емкостью 330 мкФ до тех пор, пока напряжение не станет достаточно большим, чтобы перейти в лавинный переход эмиттер-база. На скриншоте осциллографа можно увидеть, что пиковое напряжение (желтая кривая) было немного меньше 9 вольт. В этот момент транзистор быстро включился и частично разряжал конденсатор 330 мкФ через светодиод и резистор ограничения тока 100 Ом. Форма тока, представляющая собой падение напряжения на резисторе 100 Ом, показана на синей кривой. Пиковый ток составлял 25 мА, и транзистор продолжал разряжать конденсатор, пока проводимость не прекращалась на уровне 5 мА.

Если резистор который заряжает конденсатор имеет слишком низкое значение (или если напряжение источника питания слишком высокое), ток через транзистор не станет достаточно низким, чтобы транзистор отключился. Если резистор, который заряжает конденсатор, имеет слишком высокое значение (или напряжение источника питания слишком низкое), конденсатор не сможет заряжаться до достаточно высокого напряжения, чтобы транзистор мог включиться. Это связано с тем, что транзистор потребляет небольшой ток перед включением.

Схема тестировалась с красными светодиодами. Эта схема может быть построена и без токоограничивающего резистора, но имейте в виду, что пиковые токи могут быть достаточно высокими, чтобы сократить срок службы светодиода.

Емкость конденсатора не критична. Более низкое значение приведет к более быстрым колебаниям и более коротким вспышкам.

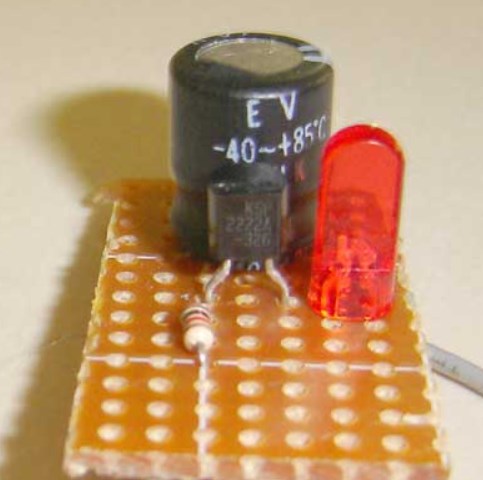

Транзистор 2N2222 NPN надежно работает в этой схеме. Другие транзисторы могут быть более капризными, а другие вообще не работать.

С резистором 330 Ом между базой и эмиттером 2N2907 светодиод продолжает гореть до тех пор, пока напряжение на конденсаторе не станет настолько низким, что ток светодиода упадет ниже примерно 200 микроампер.
