07-11-2021, 22:22
И ещё по моим расчётам на шесть пираний,при питании 12 вольт,сопротивление резистора получилось от 470 до 510 ом
|
Схема подключения светодиодов к сети 220 В
|
08-11-2021, 14:08
(07-11-2021, 18:26)transistor856 : Так дело в том что это не лампа, а плата со светодиодамиХорошо бы всё это дополнить фото, проще как в понимании проблемы, так и в плане подсказки чего-либо! А просто обсуждать, не технично.. (07-11-2021, 22:22)transistor856 : И ещё по моим расчётам на шесть пираний,при питании 12 вольт,сопротивление резистора получилось от 470 до 510 омВообще, светодиоды пиранья как и 5 мм сейчас уже очень слабые в качестве подсветки, оптимальный вариант cmd светодиоды 2835 и т.д. И если есть навыки в рисовании печаток то создать себе новую на основе cmd светодиодов не так уж и сложно, ссылку на старый форум я уже давал, там всё есть с подробными описаниями.
08-11-2021, 22:36

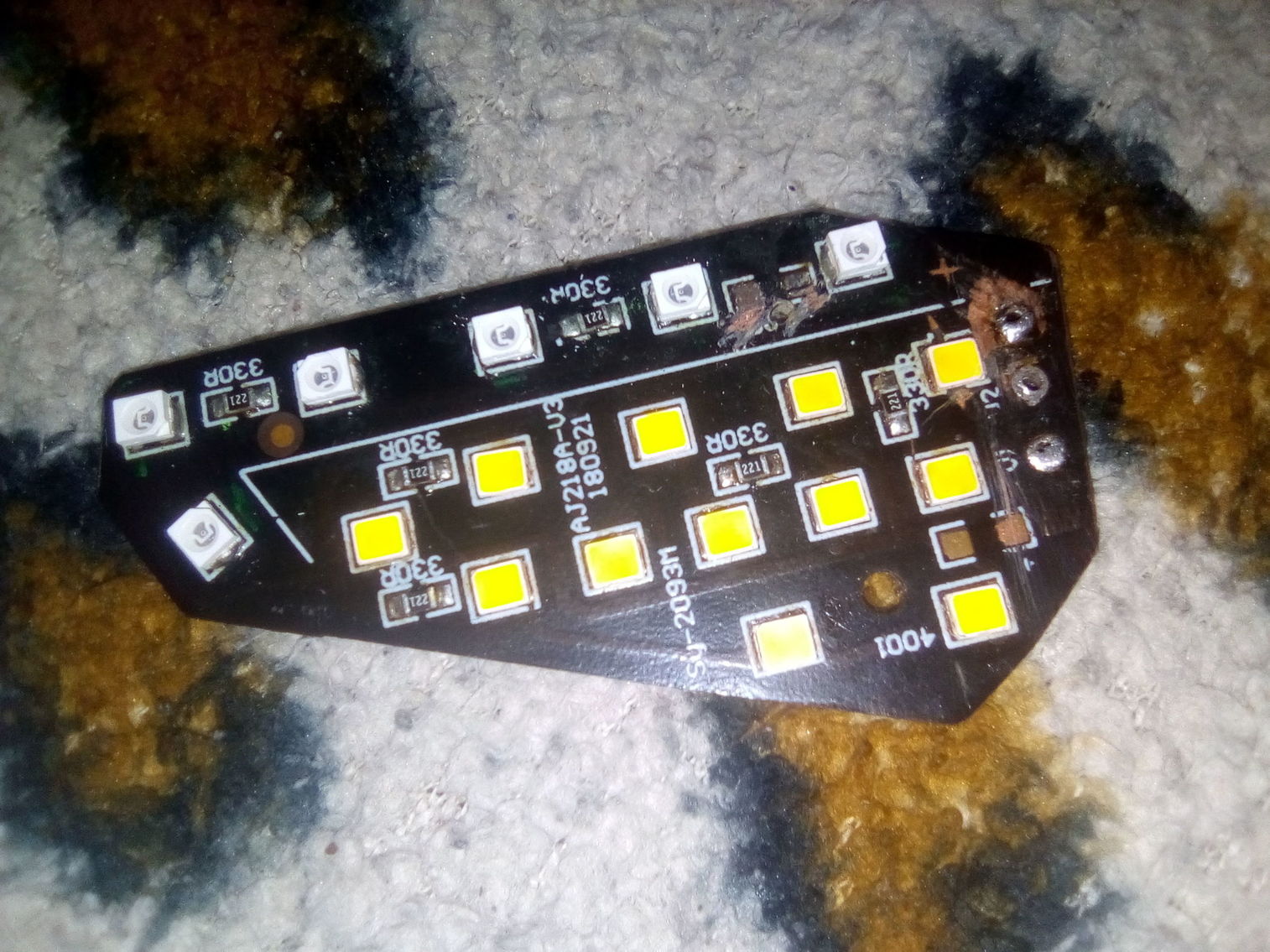

(08-11-2021, 21:28)transistor856 : IGORAN сейчас скинуВот, и зачем тут слабые светодиоды пиранья?  На фото, белые светодиоды это 3528, это как замена 5 мм светодиодов на cmd, т.х. 3,2V и 20 mA, и они уже устарели т.к. очень слабо светят. А жёлтые на плате как раз яркие 2835, они если белого свечения то на тоже напряжение но ток потребления 60 mA, но есть и 150 и даже 300 mA для телевизоров, прожекторов, ламп. Что касается этих светодиодов, они и будут перегорать т.к. на авто напряжение прыгает до 15V и резисторы тут не спасут, тут нужен драйвер. Как лучший вариант, заменить все светодиоды на cmd 2835 нужного цвета и собрать простые драйвера на LM358 под верхнюю группу и нижнюю, и можно забыть про замену надолго! Посмотреть можно здесь: https://radioskot.ru/forum/13-6424-8 |
|
