Ремонт инвалидной коляски Allround 950
#1

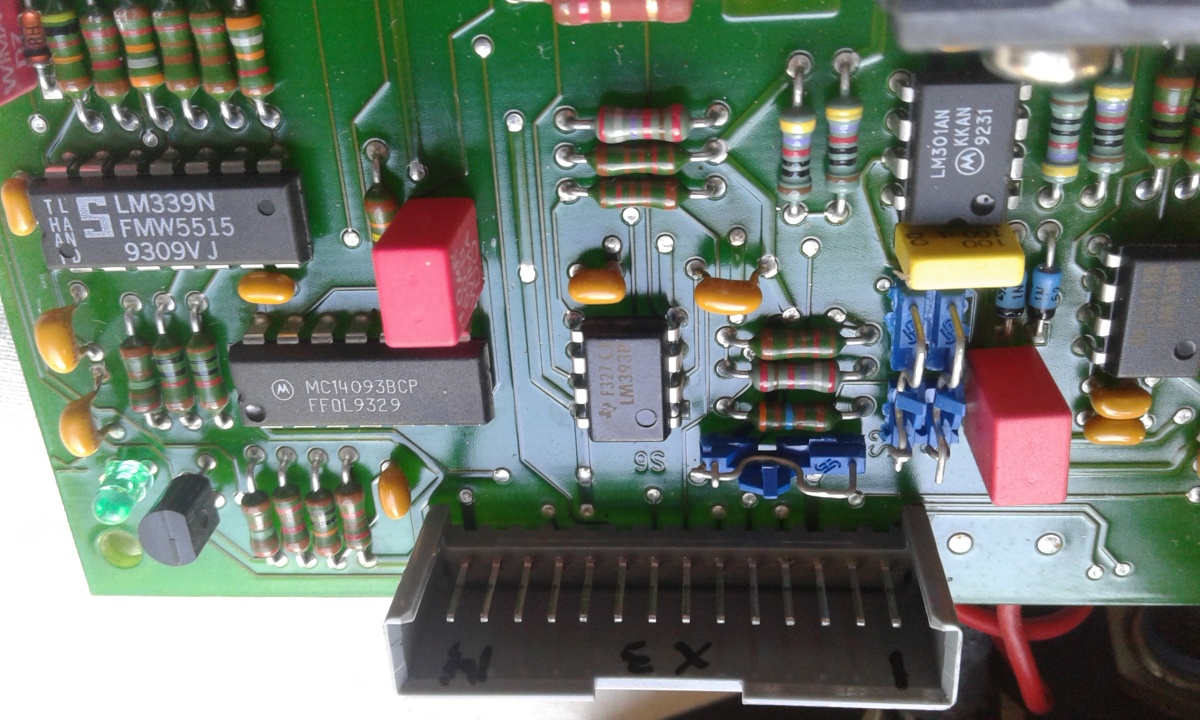

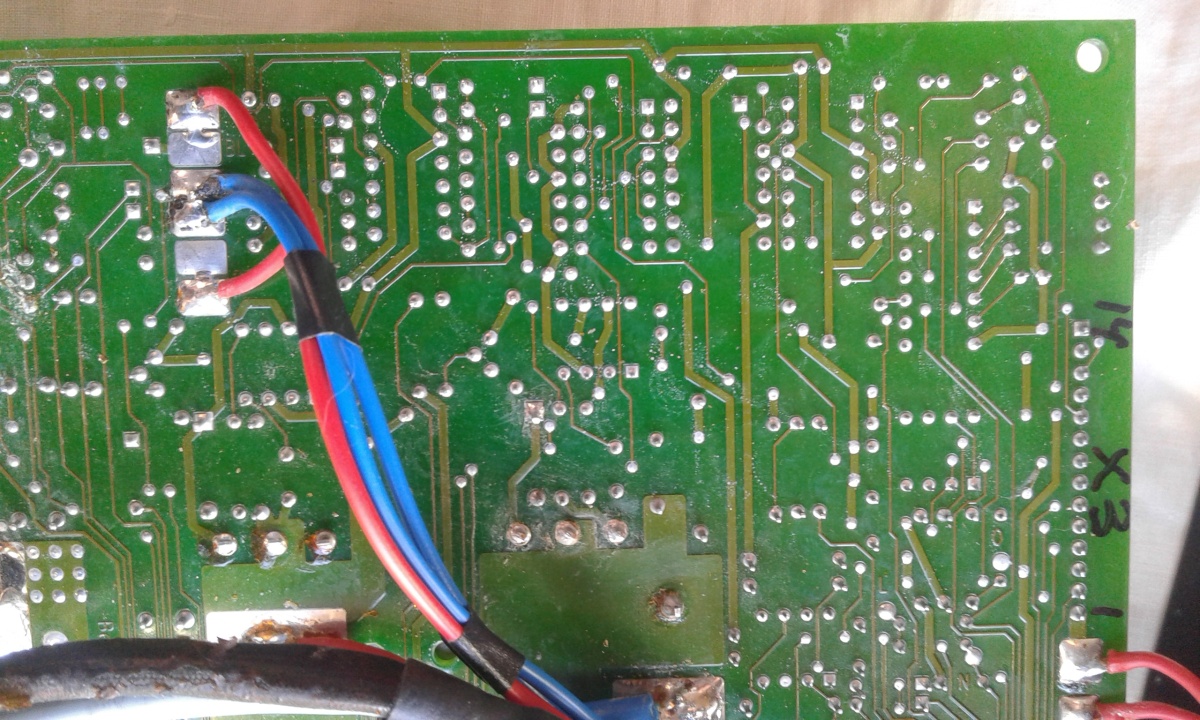

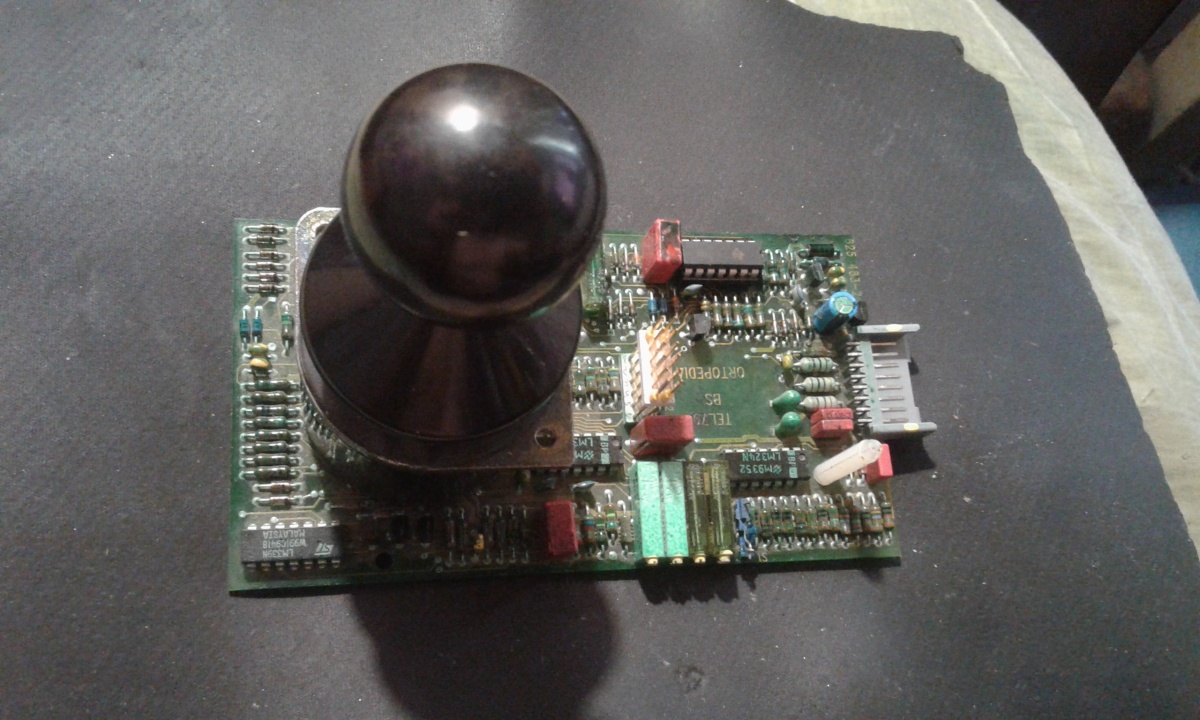

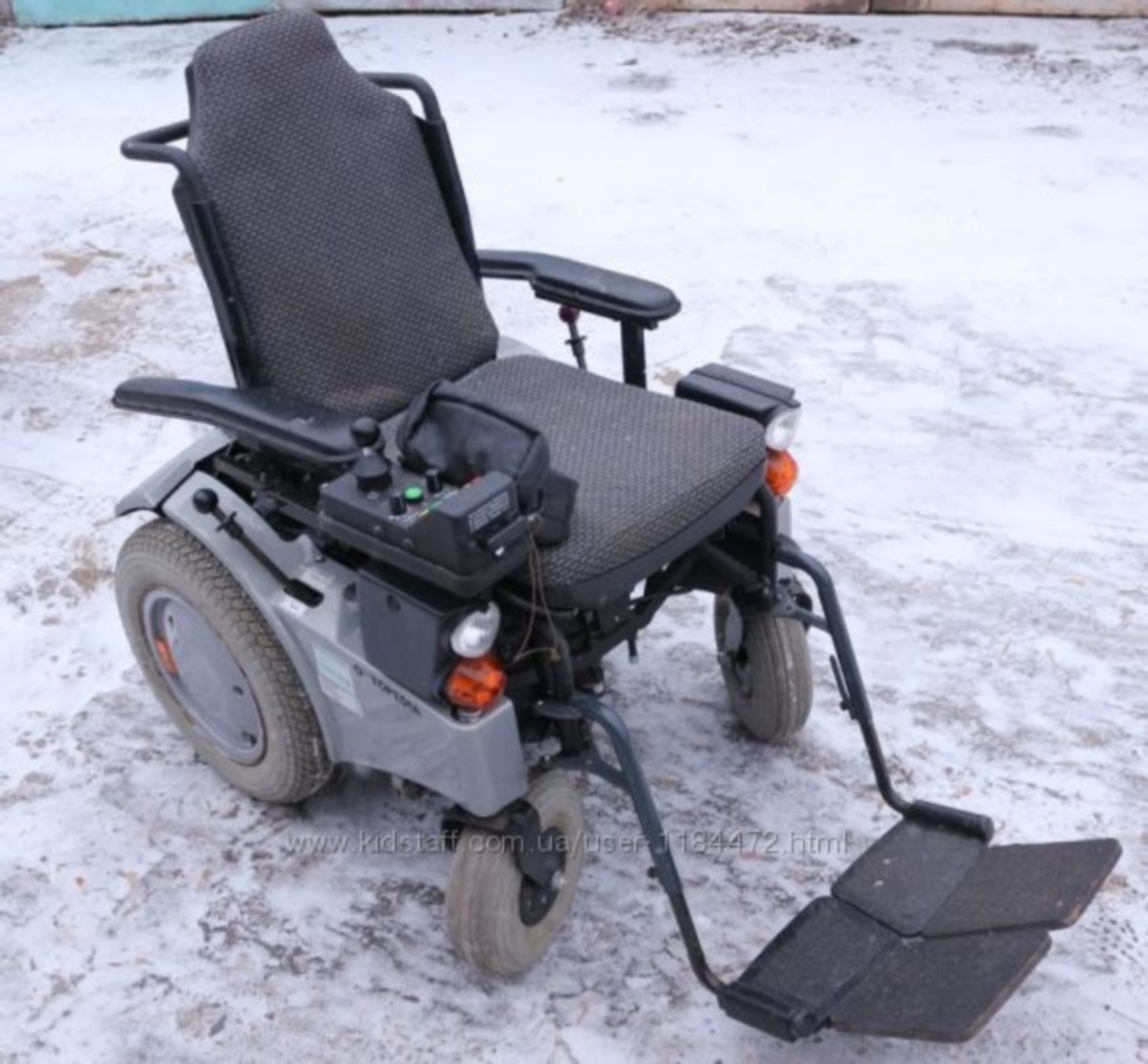

Уважаемые мастера! Если кто то из Вас хорошо разбирается в джойстиках и контроллерах, то попробуйте помочь моей беде. Я поломал свою коляску. Исправляя мелкую поломку в пульте я снял со штырей разъёма платы джойстика верхнюю плату регуляторов. При этом не выключил питание. Обгорел, (но не перегорел) резистор 7.5 ом на плате регуляторов. Раньше при включении 3-5 секунд мигали красная и зелёная лампы. Потом красная гасла, а зелёная горела не мигая. Можно было начинать движение переместив джойстик. Теперь, после моего "ремонта", обе лампы мигают 3-5 секунд, потом короткая пауза 1-2 секунды когда обе лампы не горят и снова мигание обоих ламп. Если в момент этой короткой паузы успеть передвинуть рукоятку джойстика, то коляска иногда едет, управляется и выполняет все команды. Но чаще после перемещения джойстика колёса вращаются только 2-3 секунды, останавливаются и снова мигают обе лампы. Если у Вас есть время и желание мне помочь то зайдите на эту тему. Буду рад любой помощи!

Файлы вложений Эскизы

Ответ
#2
(14-09-2021, 18:58)allarh : снял со штырей разъёма платы джойстика верхнюю плату регуляторов
могла выйти из строя микросхема HCF4066 на плате регуляторов, пробовали её заменить (она установлена в панельке)?
Ответ
#3
Спасибо за то, что откликнулись на мой SOS! Эту и ещё три панельки на плате джойстика впаивал я сам. Все микросхемы на какие падало подозрение я сразу заменил. Пока без перемен к лучшему.

Файлы вложений Эскизы

Ответ
#4

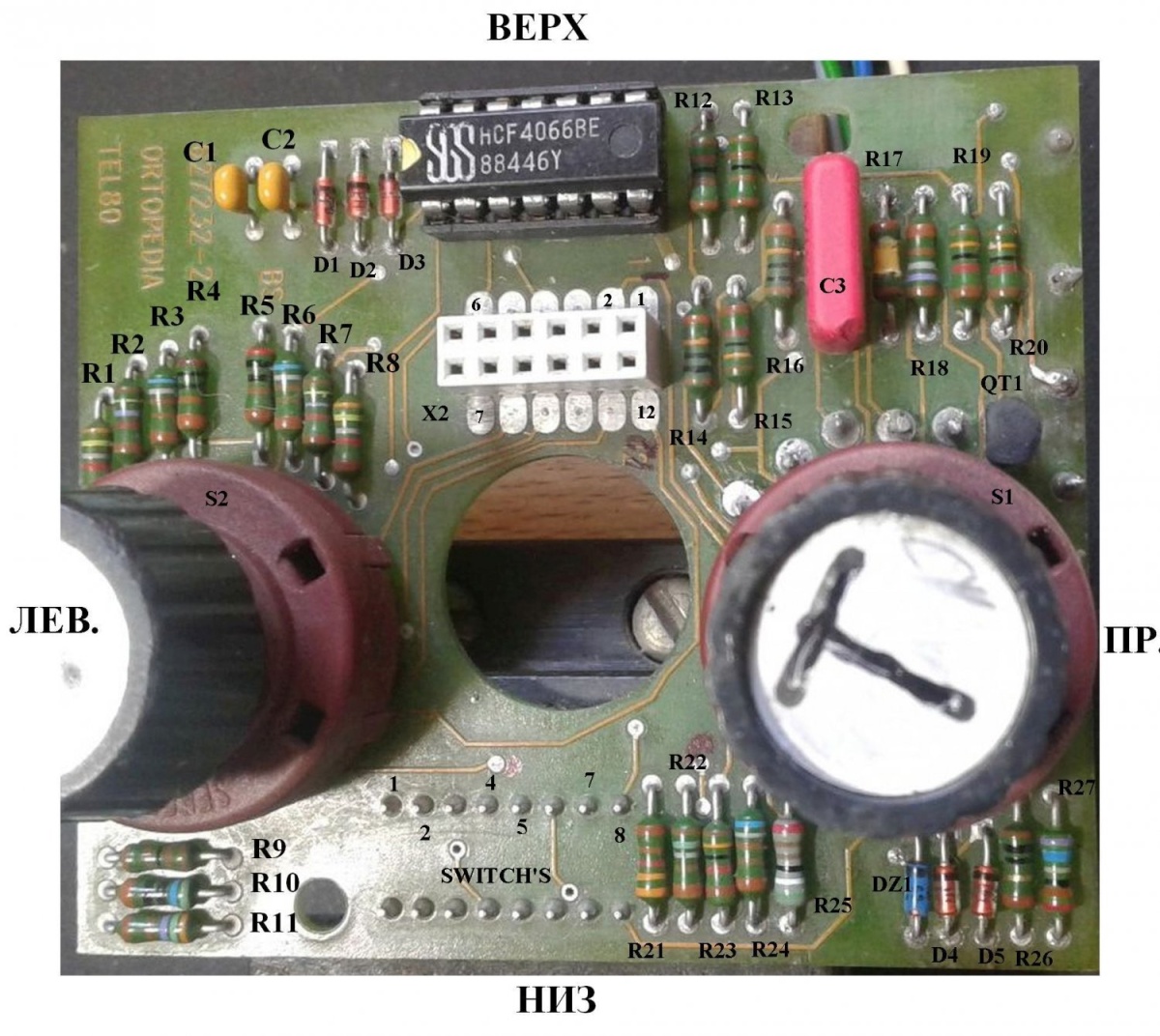

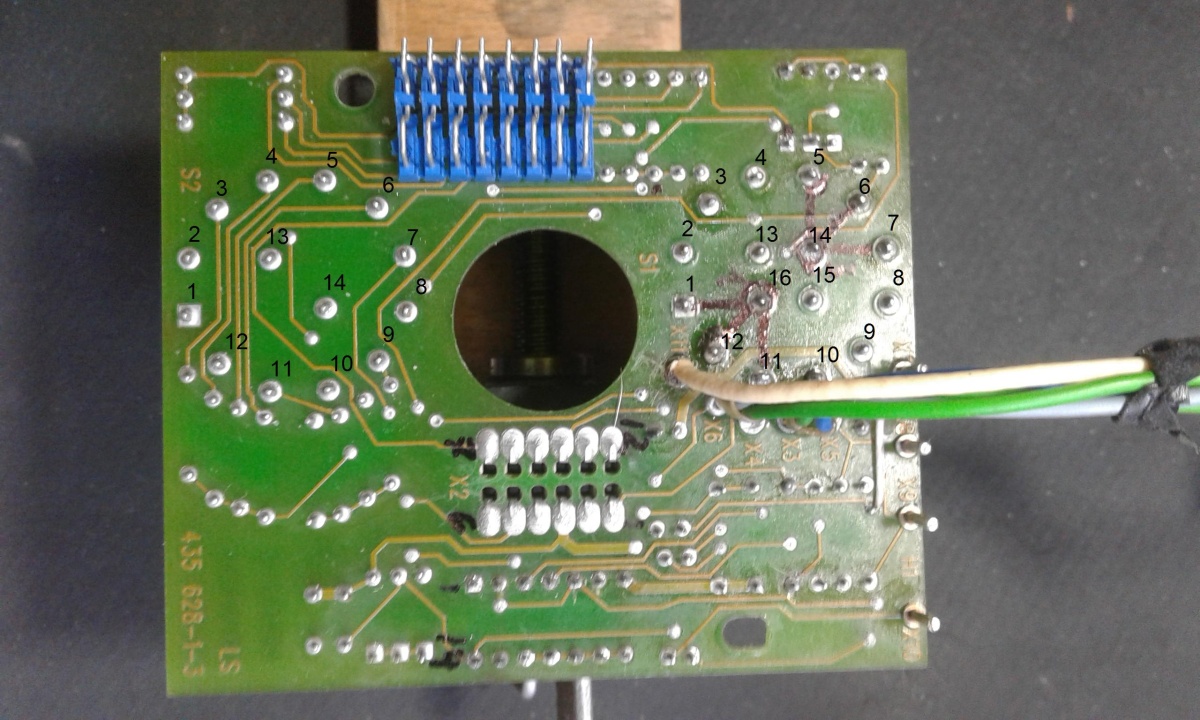

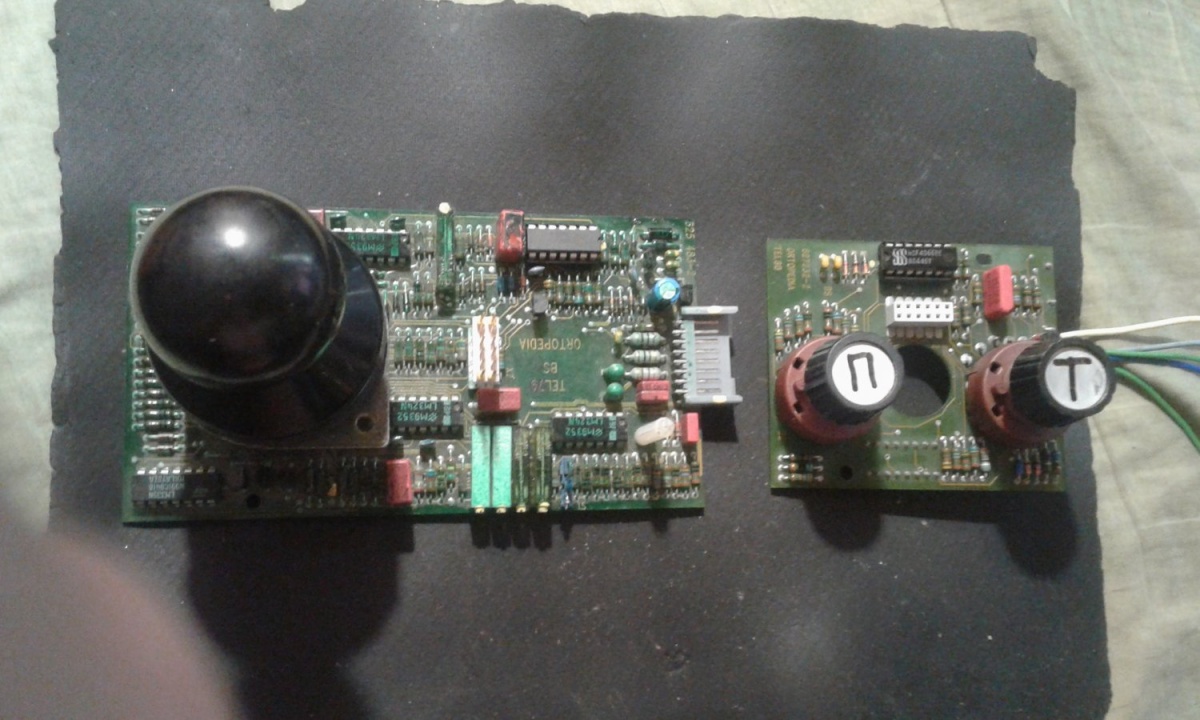

можете выложить фото плат с обеих сторон в большем масштабе или отдельными зонами.. укажите какой резистор подгорел..
Ответ
#5
Вот в панельках и может крыться проблема. Качество панелек сейчас не айс. Лапки у них ломаются. Надо прозванивать насквозь каждую ногу микросхемы.
Ответ
#6
(14-09-2021, 23:32)shah and mat : можете выложить фото плат с обеих сторон в большем масштабе или отдельными зонами.. укажите какой резистор подгорел..

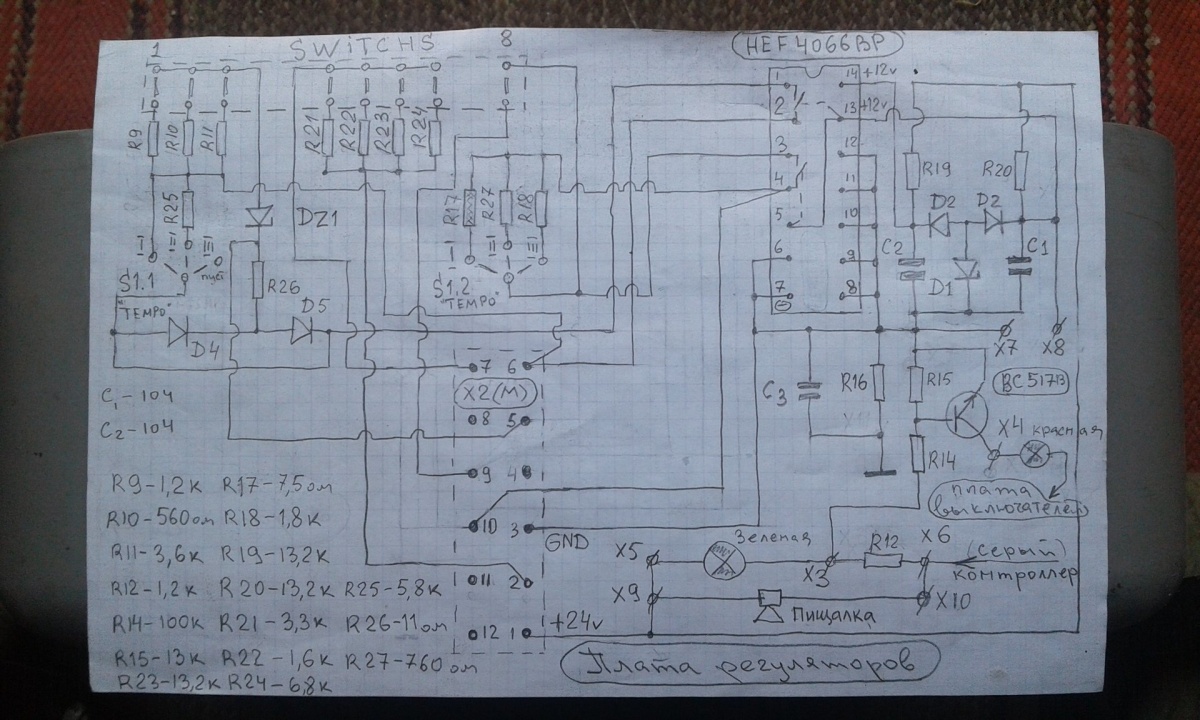

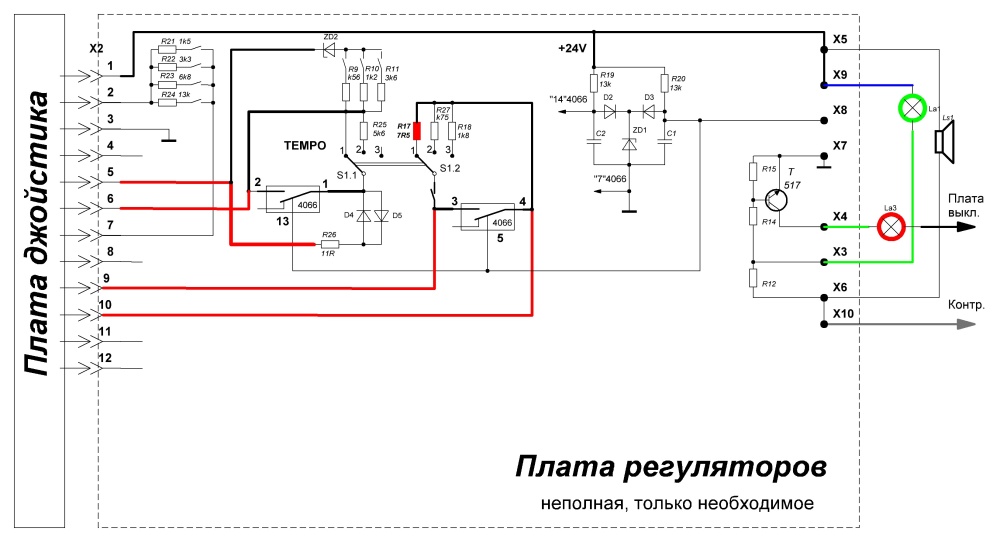

Это всё есть на первой странице. Резистор 7.5 ом обозначен красным цветом. Никто не может точно сказать, почему он обуглился. Какую цепь я подал на него?  Уже многие бились над этой загадкой и всё без толку.

(14-09-2021, 23:34)Sam : Вот в панельках и может крыться проблема. Качество панелек сейчас не айс. Лапки у них ломаются. Надо прозванивать насквозь каждую ногу микросхемы.

Вы правы! Панельки хилые. Но все контакты я прозваниваю. Дело не в панельках.

Файлы вложений Эскизы

Ответ
#7
визуально видно, что немного подгорел только один резистор на 7,5 Ом?
дорожки на платах все целые? диоды и транзисторы проверяли?
надо проверить все элементы которые непосредственно контачат с подгоревшим резистором - дорожки на плате, диоды, транзисторы, резисторы, а также регуляторы (это я так понимаю многопозиционные переключатели?) может отгорел один или пару контактов..

иду спать, завтра на работу.. завтра продолжим..
Ответ
#8
(15-09-2021, 00:05)shah and mat : визуально видно, что немного подгорел только один резистор на 7,5 Ом?
дорожки на платах все целые? диоды и транзисторы проверяли?
надо проверить все элементы которые непосредственно контачат с подгоревшим резистором - дорожки на плате, диоды, транзисторы, резисторы, а также регуляторы (это я так понимаю многопозиционные переключатели?) может отгорел один или пару контактов..

иду спать, завтра на работу.. завтра продолжим..

Это всё проверено. Непонятно какой сигнал идёт на контроллер и какой управляет защитой?
Ответ
#9
19 Может ремонт начать с проверки источников питания ? Ну как учили деды ))
Ответ
#10

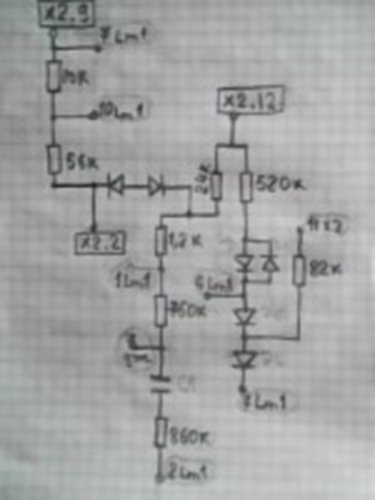

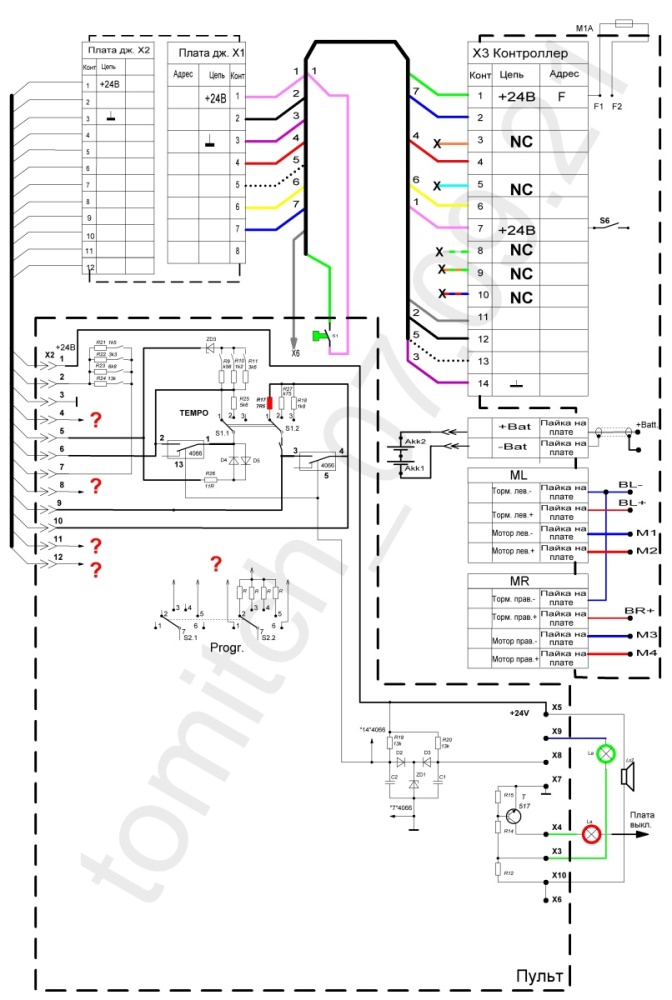

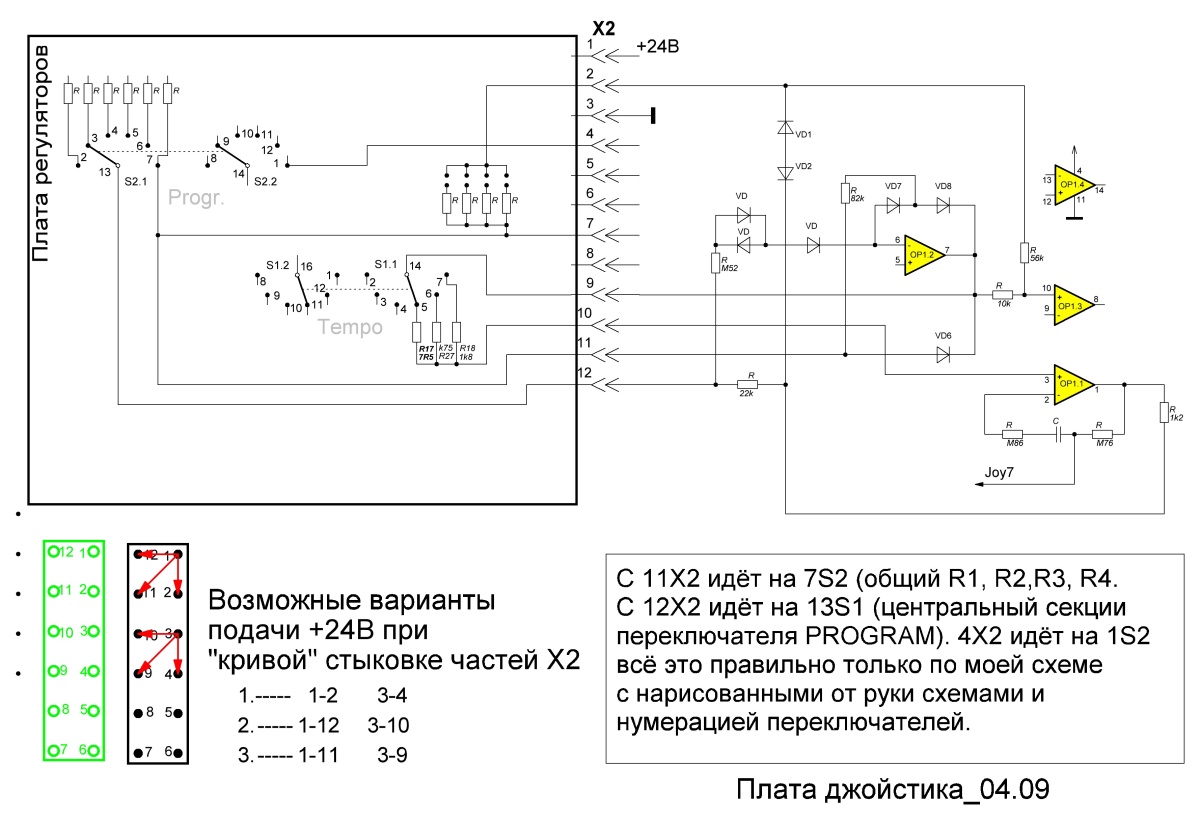

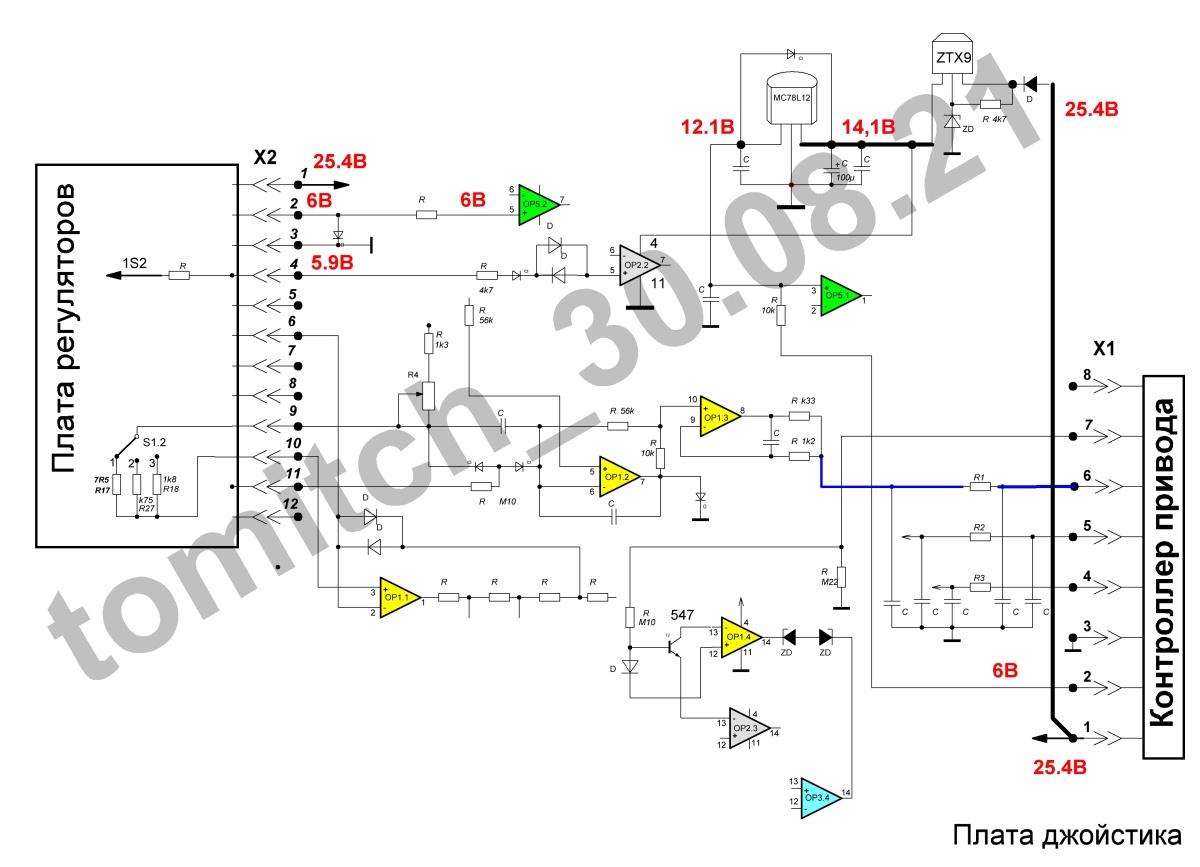

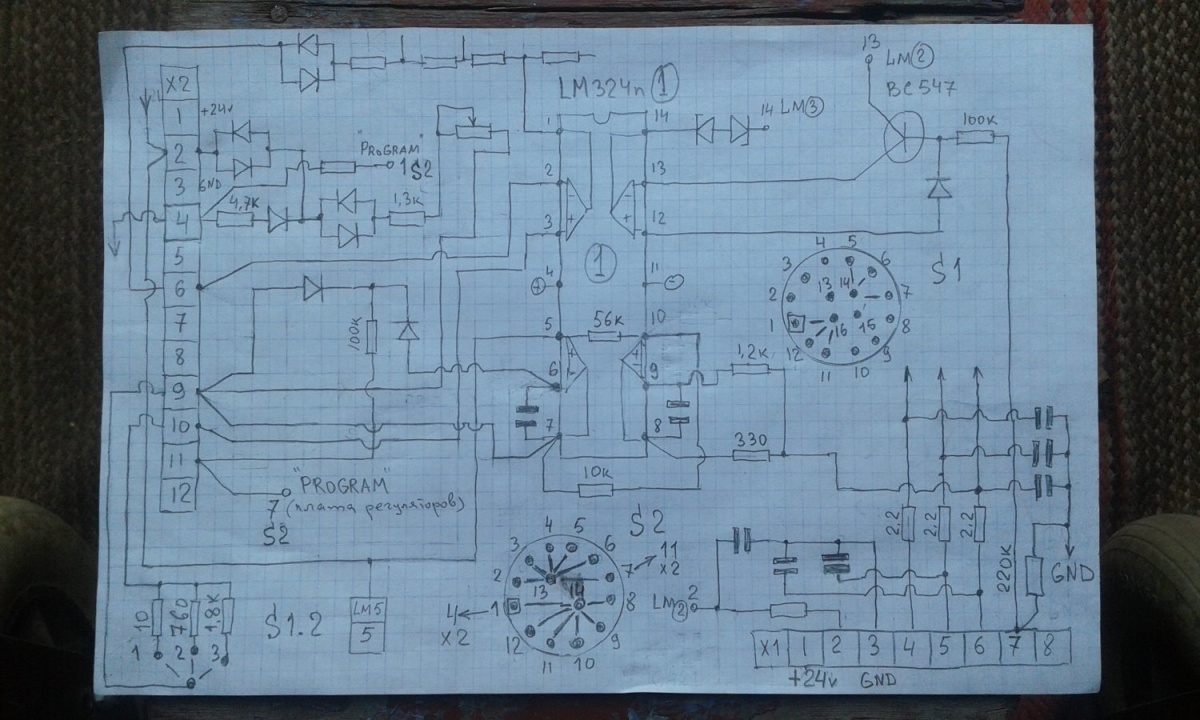

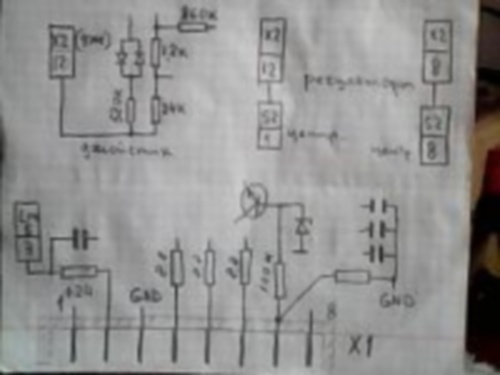

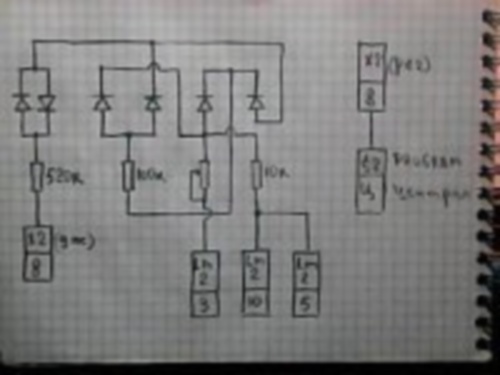

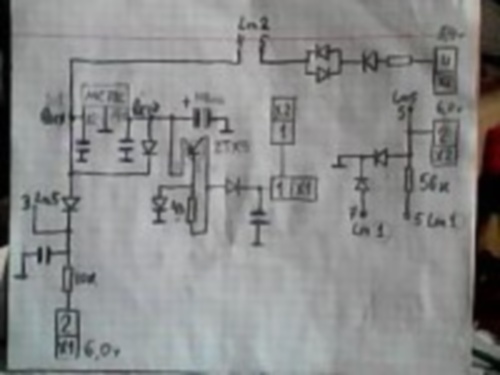

Спасибо, но аккумуляторы новые и я их постоянно заряжаю фирменным зарядным устройством. Проблема в электронике и далеко не каждый специалист понимает в чём именно. На многих форумах пытались мне помочь. Кое, что прояснилось. Мастера помогли по моим каракулям нарисовать куски схем имеющих отношение к проблеме. Но разгадать загадку так и не смогли.
Ответ
