Мощные интеллектуальные модули питания CIPOS Maxi IM818
#1
Самые маленькие блоки питания мощностью почти до 5 кВт от CIPOS Maxi имеют встроенные компоненты питания и управления. Модули предназначены для управления промышленными приводами, насосами, приводами вентиляторов и в качестве активных фильтров для систем отопления, вентиляции и кондиционирования воздуха.

Линейка модулей IM818 включает продукты, основанные на технологии IGBT, которые предлагают мощность до 3,0 кВт при токе 5 A, 10 A и 15 A в классе 1200V. Также году добавлен модуль на основе технологии MOSFET CoolSiC мощностью до 4,8 кВт при токе 20 А.
  • IM818-LCC - 3 кВт, 15 А
  • IM818-MCC - 2,2 кВт, 10 А
  • IM818-SCC - 1,4 кВт, 5 А
  • IM828-XCC - 4,8 кВт, 20 А

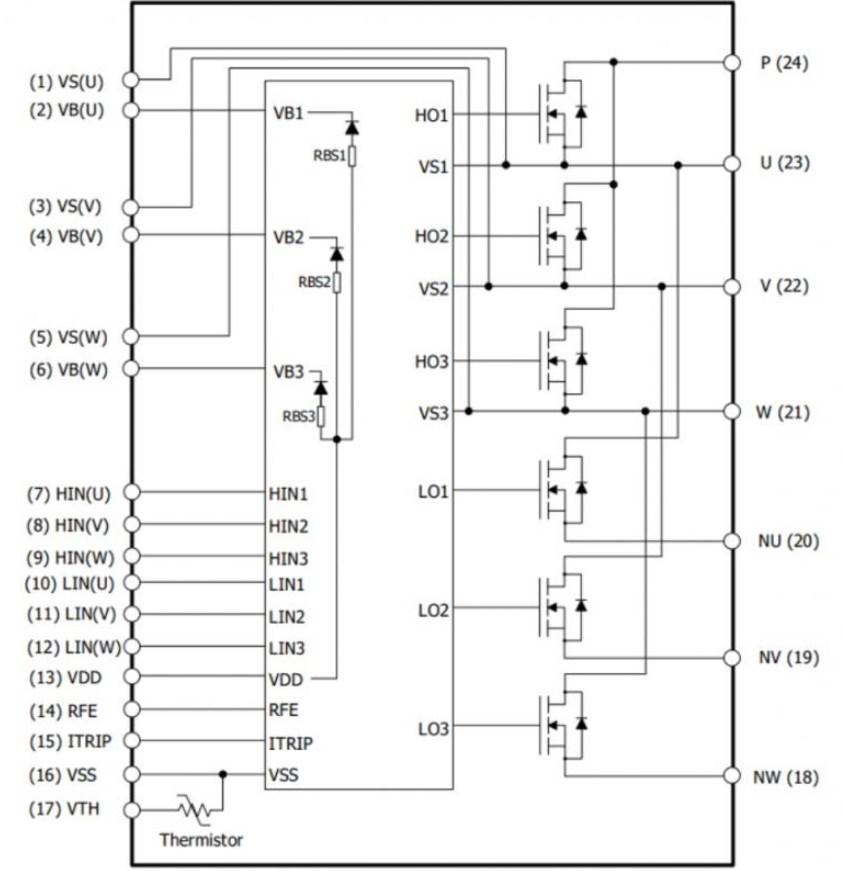

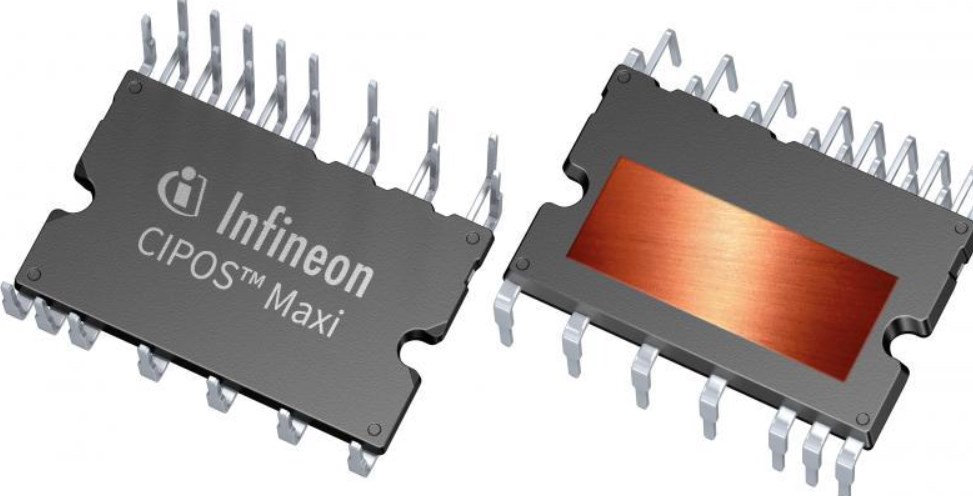

CIPOS IM818 Maxi - это трехфазный интеллектуальный модуль питания для корпуса DIP 36x23D. Он предлагает полностью оборудованный компактный инвертор с превосходной теплопроводностью, сопротивлением 55 мОм и большим диапазоном скоростей переключения (до 80 Гц). Это делает серию подходящей для трехфазных двигателей и двигателей с постоянными магнитами в приводах с регулируемой скоростью, таких как те, которые используются в активных системах отопления, вентиляции и кондиционирования воздуха, промышленных двигателях и насосах.

Модуль также включает защиту от пониженного напряжения (UVLO) на всех шести каналах и функцию защиты от перегрузки по току, дополненную независимым термистором с сертификатом UL для контроля температуры.

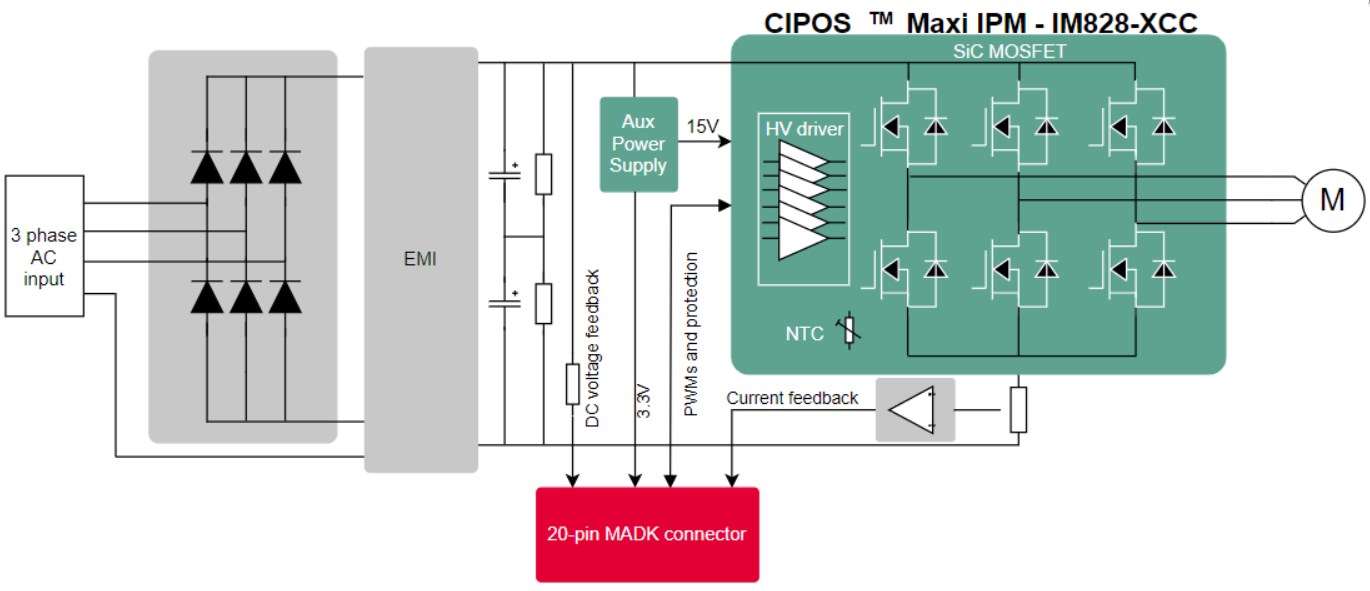

Плата разработки EVAL-M1-IM828-A имеет модуль IM828-XCC, который содержит шесть каналов в виде полевых МОП-транзисторов CoolSiC на 1200 В.

Характеристики
  • Номинальное входное напряжение 380 В переменного тока
  • Максимальная выходная мощность 8 кВт с охлаждением
  • Встроенный фильтр электромагнитных помех
  • Защита от предельного тока
  • Защита от перегрева
  • Контрольные точки для подключения стандартных пробников осциллографа
  • Стандартный 20-контактный интерфейсный разъем MADK M1

Отладочная плата EVAL-M1-IM828-A используется для первого знакомства с модулями питания серии CIPOS MAXI. Она оснащена стандартным 20-контактным интерфейсом MADK M1.
