Починить повышающий DC-DC преобразователь
#1
Привет, нужна помощь знающих.

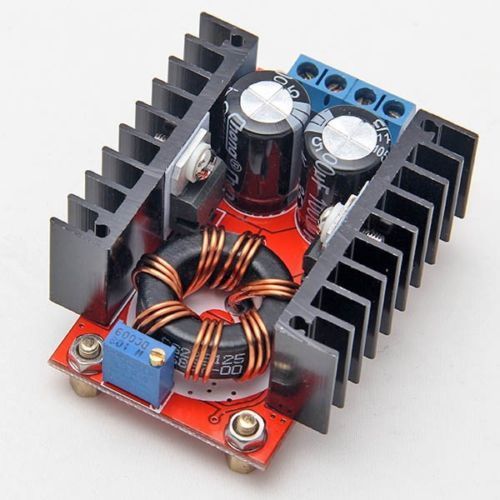

Имеется OSKJ QS-1224CCBD-150W Повышающий DC-DC преобразователь 12-35V фото приложил.
Выпаял подстроечный резистор, и по своей глупости включил подав 12 вольт на вход.
К выходу был подключен вольтметр. Выходное напряжение показало 46+ вольт, я немного оторопел, и тут через 5-10 сек бабахнул выходной кондер 1000х35V. Я сразу же выдернул из розетки.

Кондер поменял на исправный. Вроде никакого криминала нет на плате.
Поставил резистор обратно. В итоге на выходе теперь около 3 вольт. Входящая 12 от исправного мощного БП.

Завтра конечно пойду куплю новый, но может и этот можно в рабочий режим вернуть?


Ответ
#2
UPD

Как выяснилось по входу кз, питающий БП сразу в защиту уходит. На выходе схемы успевает появиться 3V и в падает до нуля соответственно. Померял вход 1 ОМ, навсякий случай по входу снял электролит 1000х35, показало 10 ОМ. Электролит тестером померял, живой. еср и емкость вопрядке.

грешить на 78L09 ?
Ответ
#3

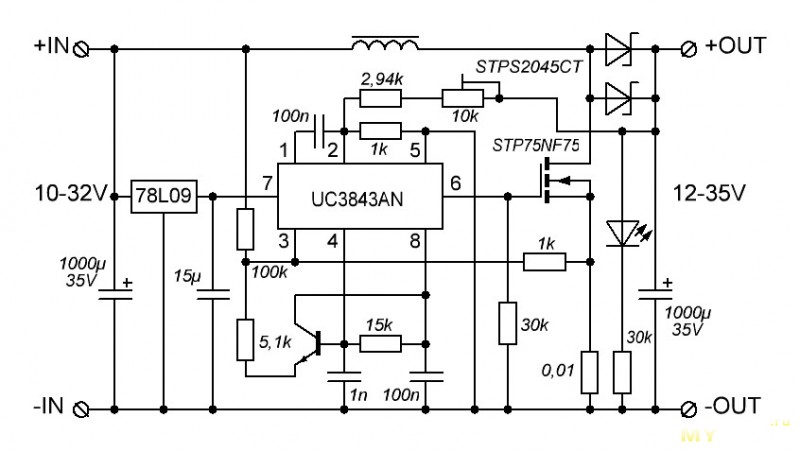

Firestarter, привет тут по схеме коротить может 7809 или ключ, но как стало 10 Ом после выпайки емкости не понятно.
Ответ
#4
UPD2
STP80NF75 был в КЗ. поменяли, и все заработало.
