Разные вопросы по блокам питания

[Лесник]

Т.к. на входе модуля имеется конденсатор, если верить схемам из гугла 10-22мкф, решил не ставить. Зря решил? Конденсатор задымился треснул. Микросхема и мост нагрелись.
Подключал без нагрузки чтоб сначала выставить нужное напряжение.

[VanjkaCHE]

Здравствуйте, помогите пожалуйста. Проблема в том, что бп атх вместо 12 и -12в выдает 10,8в, на что стоит обратить внимание?

[Maestro]

Бывает при подсохших выходных кодерах такое, недавно на ИБП тюнера как раз похожее чинил.

[Malder]

> попробуй подгрузить 12-ти вольтовый канал 0,5А и выше, напряжения должны стать в норму. В старых БП -12 вольтовый канал был совмещен, в апликашинах ноте павер интегратион там подробно описано...

[Shafman]

Проблема в том, что бп атх вместо 12 и -12в выдает 10,8в, на что стоит обратить внимание?

А 5 вольт и 3,3 вольта норма или Вы не мерели ?
Напряжения измеряли с нагрузкой или без ?

[Gremp]

Доброго времени суток!
Не знаю, туда ли я пишу. Пожалуйста, помогите, понять как работает схема. Это регулируемый источник питания для двигателей постоянного тока с последовательным возбуждением.

[baskit]

регулируемый источник питания для двигателей постоянного тока с последовательным возбуждением.

схема интересная но куда смотрят затворы. друг на друга, или на драйверы и тогда, что их питает? если первое надо собрать макетик потестить для фена сжемка?

[Gremp]

IGBT подключены к драйверу всеми контактами. Он их питает. Если нужно я ее попробую прикрепить (большая и сложная). Открывает их с определенной частотой и длительностью, так чтобы получить заданные напряжение и ток на выходе. Ток и напряжение задаются переключателями. Нагрузка на выходе индуктивная (электродвигатель постоянного тока). Полярный конденсатор большой емкости. 2*4.7 mF
Мне понятно что первый ключ открываясь питает нагрузку и конденсатор, но что делает второй?
Макет потестить в программе можно?

[Петрович]

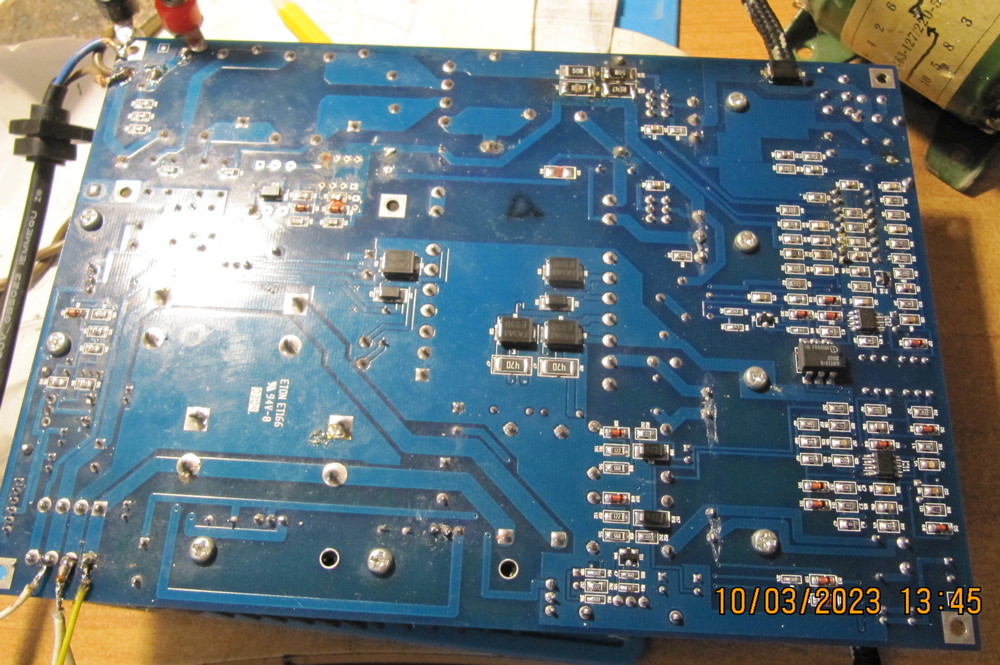

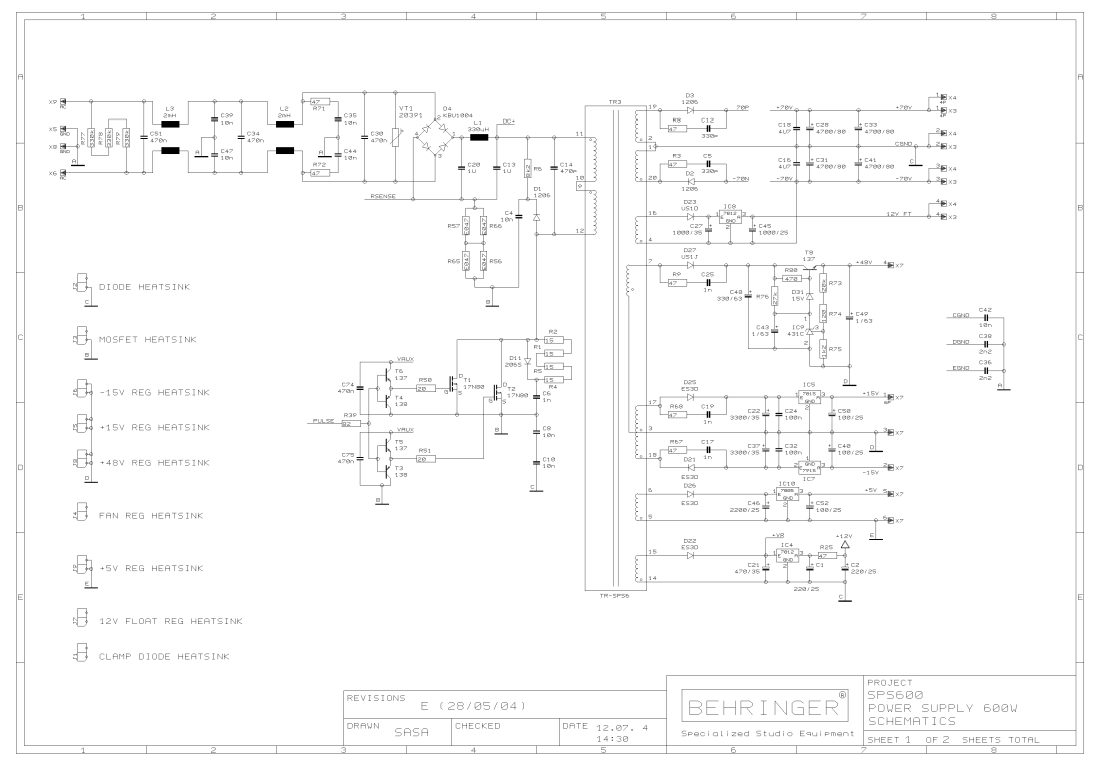

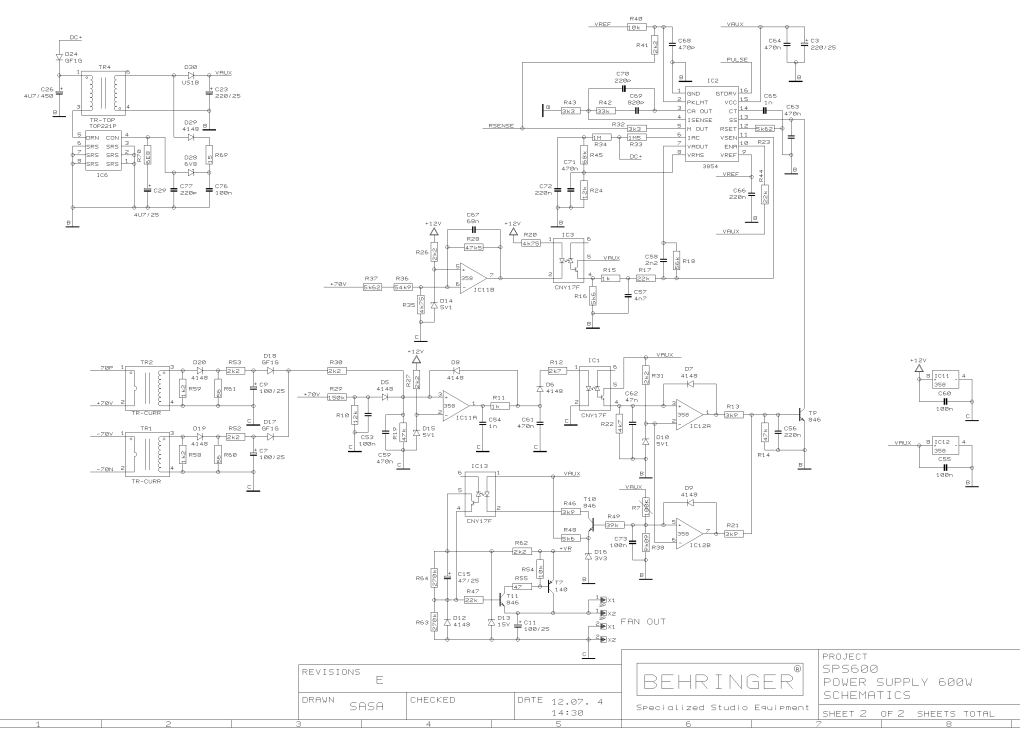

Попал в ремонт БП power- supply sps600. Сгоревшие R65.R56 по 0,47ом. Какая должна быть мощность резисторов? На фото  видна маркировка. Проверил все цепи, транзисторы, диоды и т.д. Всё нормально. Его раньше ремонтировали, дежурка 15в есть, сделали отдельный тр-р и lm7815 ( TR4 и ic6 по схеме) Но сомневаюсь, возможно надо 12в. По этому вопросу тоже подскажите.На схеме не указано. Потому что,  на остальную часть схемы подаётся +12в с обмотки тр-ра БП.  Наверное надо заменить на   lm7812.
Заменил резисторы на 0,4ом 0,25вт нагрузил + и - 70в на лампочки 220в 60вт, включил через утюг. Блок стартанул, лампочки нагрузки засветились, на утюге загорелась лампочка в пол накала. Подержал секунд 10, отключил, снова включил и вылетил резистор 0,25вт 0,47ом. Надо на большую мощность?
