Подключение SD карты к atmega328
#1

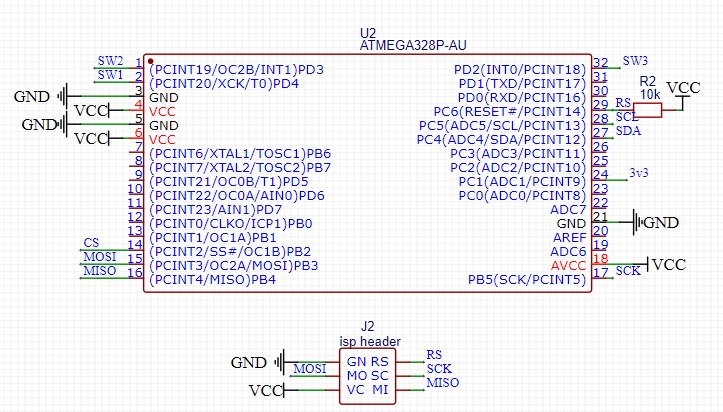

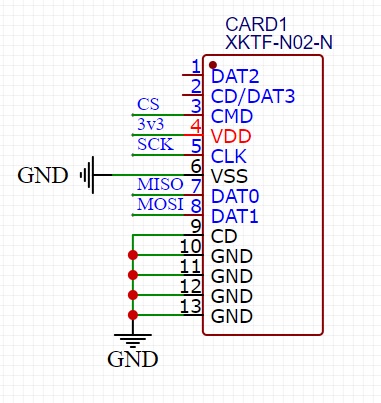

Нужно соединить micro SD карту и 328 атмегу. Правильно нарисовал схему?

Файлы вложений Эскизы

Ответ
#2
SPI подключение?



DI/DO
CMD и DATA0 используются. Дата 3 нет. Это SPI,

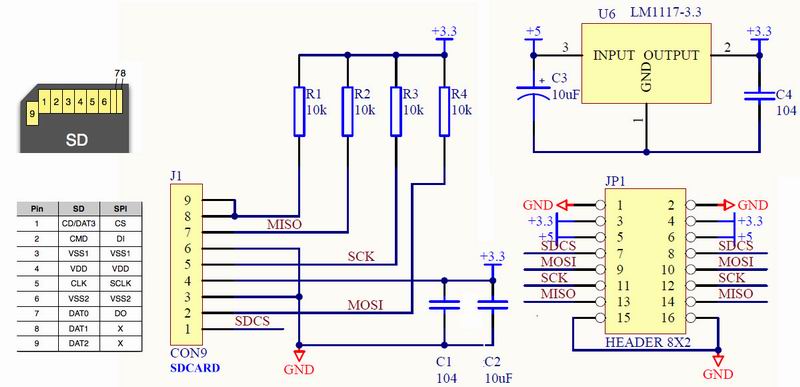

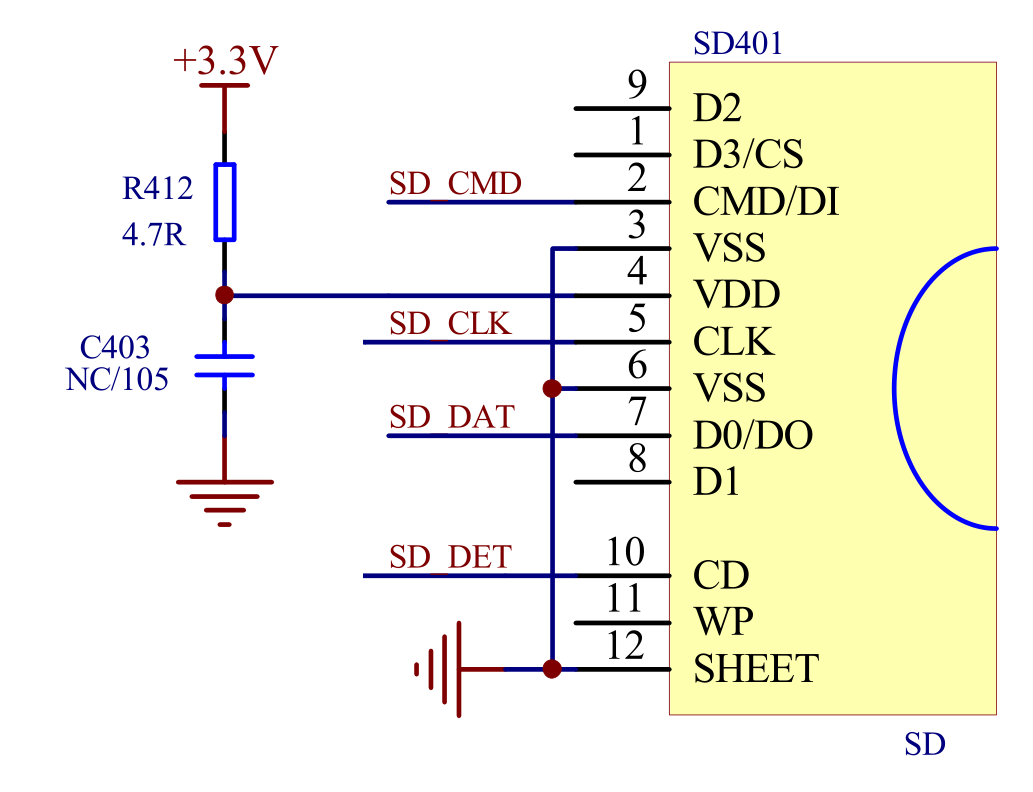

А еще вот.


ДАТА3 в SPI по ходу чип селект. Просто ни когда не юзал чип селект) Не было надобности.
Ответ
#3
MOSI надо подключать к CMD, потому что карта же при включении работает на своём родном интерфейсе, где надо потом отправить комманды на переключение типа интерфейса на SPI, и эти комманды как раз отсылаются по линии CMD.
CS подключается в DAT3, а в остальном всё правильно.

Ещё, если атмега питается от 5 вольт, то линии MOSI/MISO/SCK/CS к карте надо подключать через резисторы хотя бы на 150 ом (ну или через делители, или конверторы уровней...), всё таки карты рассчитаны на работу в системах с питанием 3.3в или меньше...
