(02-02-2022, 15:23)shah and mat : это что полосовой усилитель..? настроенный на резонансную частоту..? Да
(02-02-2022, 15:59)p.lazarev : а каким образом настраивать чувствительность ? Сводим катушки для получения минимум амплитуды в Рх, должны добиться где то 5мв, пин #3 MCP6022, подбираем сопротивление резистора 100к чтобы получить на выходе пин #1 где то 500 мв
(02-02-2022, 15:59)p.lazarev : может у вас есть предложения как улучшить схему ? буду испытывать эту схему
(02-02-2022, 16:09)Aleks85kl : помучатся нужно не нужно, я уже рассказывал как это сделать, что там не понятно ?
DExxTER я просто свои мысли высказал, конечно мне как возможно и многим другим начинающим, хотелось бы - раз и собрал. Я отлично понимаю, что так не получится. Насчёт датчика вы 1000% правы, если делать лишь бы как, то только люки канализационные под листьями искать. По настройке gal - всё понятно, по крайней мере я уверен, что мне всё понятно, а это уже полдела в настройке. Доделаю, а весной проверю.
Для себя решил остановиться на схеме с "полевиком", буду её добивать. Очень хорошо, что есть не равнодушные энтузиасты, так глядишь получится МД получше фирмовых.
Сообщений: 644
Своих тем: 3
Рег.: 11-2021
Репутация:
5

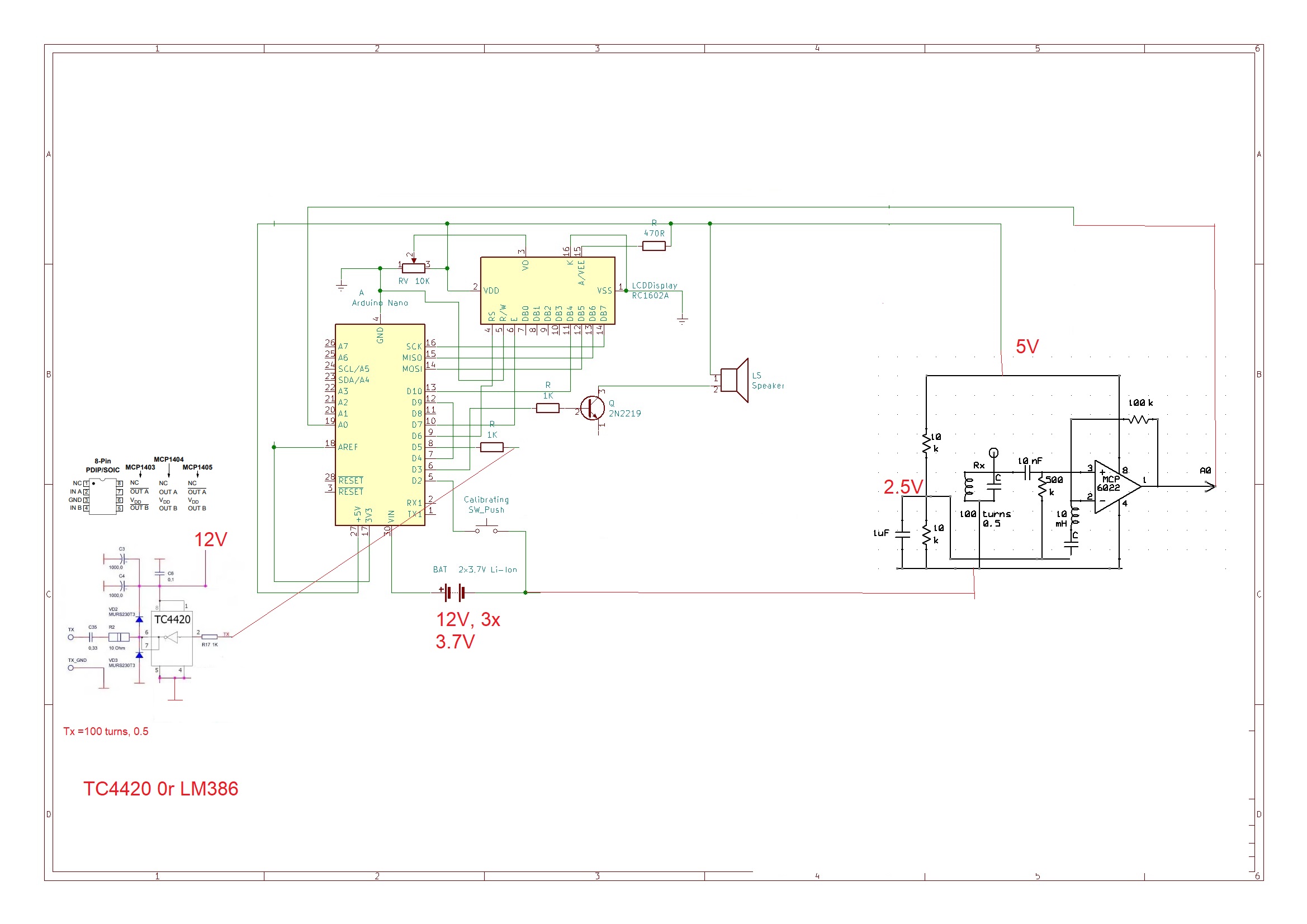

(02-02-2022, 16:09)Aleks85kl : смог повторить даже начинающий. Поэтому сделал схему попроще , вот она
Сообщений: 785
Своих тем: 4
Рег.: 09-2021
Репутация:
56
02-02-2022, 17:57
(Сообщение последний раз редактировалось: 02-02-2022, 18:00 DExxTER.)
gal, , а как Ардуинка воспримет постоянную составляющую на выходе 6022? И, кстати, вторую половину ОУ можно использовать для средней точки, чтобы в воздухе не болталась без дела
Сообщений: 644
Своих тем: 3
Рег.: 11-2021
Репутация:
5
(02-02-2022, 17:57)DExxTER : 6022 Так как в оригинале.
Сообщений: 163
Своих тем: 4
Рег.: 09-2021
Репутация:
7
(02-02-2022, 17:57)DExxTER : а как Ардуинка воспримет постоянную составляющую на выходе 6022? нормально воспримет, АЦП обработает любой потенциал в диапазоне от 0 до 5 В...
(02-02-2022, 16:09)Aleks85kl : а вот с настройкой помучатся нужно кроме, того что написАл gal в посте выше, наверное необходимо упомянуть, что последовательный резонансный контур на инвертирующем входе (2) MCP6022 должен быть настроен на частоту резонанса приемного контура Rx..
Вот у меня вопрос к товарищам, которые в скетче разбираются - нельзя ли как-то к поз. #28 присобачить кнопки, чтоб параметр TIMER1_TOP изменять? Вот было бы здорово и настроить можно было бы быстрее, подумайте, может можно попробовать сделать?
Сообщений: 163
Своих тем: 4
Рег.: 09-2021
Репутация:
7
(03-02-2022, 00:11)Aleks85kl : присобачить кнопки в скетче есть код поддерживающий подключение энкодера к пинам (D2,A1,A2)..
что-то этот энкодер не указан в принципиальной схеме..?
кстати АЦП в этом скетче работает на частоте 1МГц, с разрядность 8..!
А поподробней можно, получается можно все таки попробовать подключить или нельзя? Плохо я в этом волоку, "разжуйте" пожалуйста и если сможете, то конкретно укажите, что и куда "лепить".
Сообщений: 163
Своих тем: 4
Рег.: 09-2021
Репутация:
7
(03-02-2022, 01:35)Aleks85kl : поподробней можно надеюсь вы знаете, что такое энкодер.. похож на потенциометр, но можно вращать и влево и в право, при этом происходят легкие щелчки и замыкаются контакты, а также если нажать на него - работает как кнопка..
так как автор на принципиальной схеме не указал подключения энкодера, то можно только догадываться - контакты кнопки подключаются на пин D2, контакты "+" увеличения наверное на А1, а контакты "-" уменьшения на - А2.. (лучше, если есть возможность уточнить у автора)..
|
