ИБП uc2845 греется всё, почему?
#1
Smile
Здравствуйте!

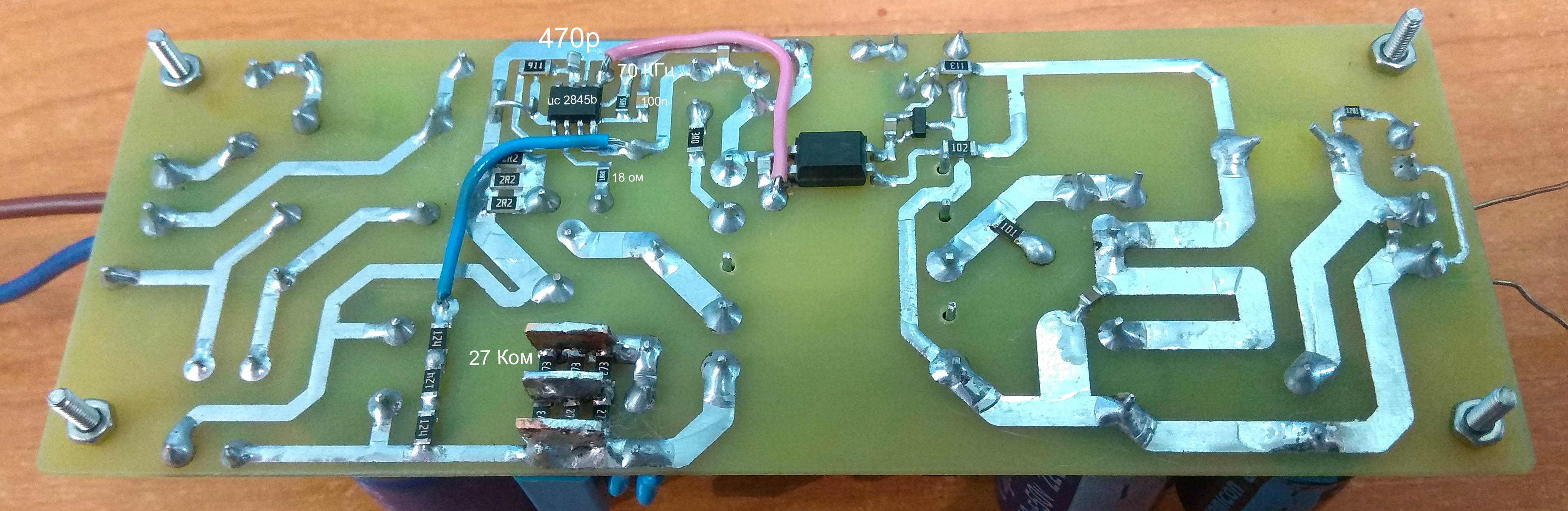

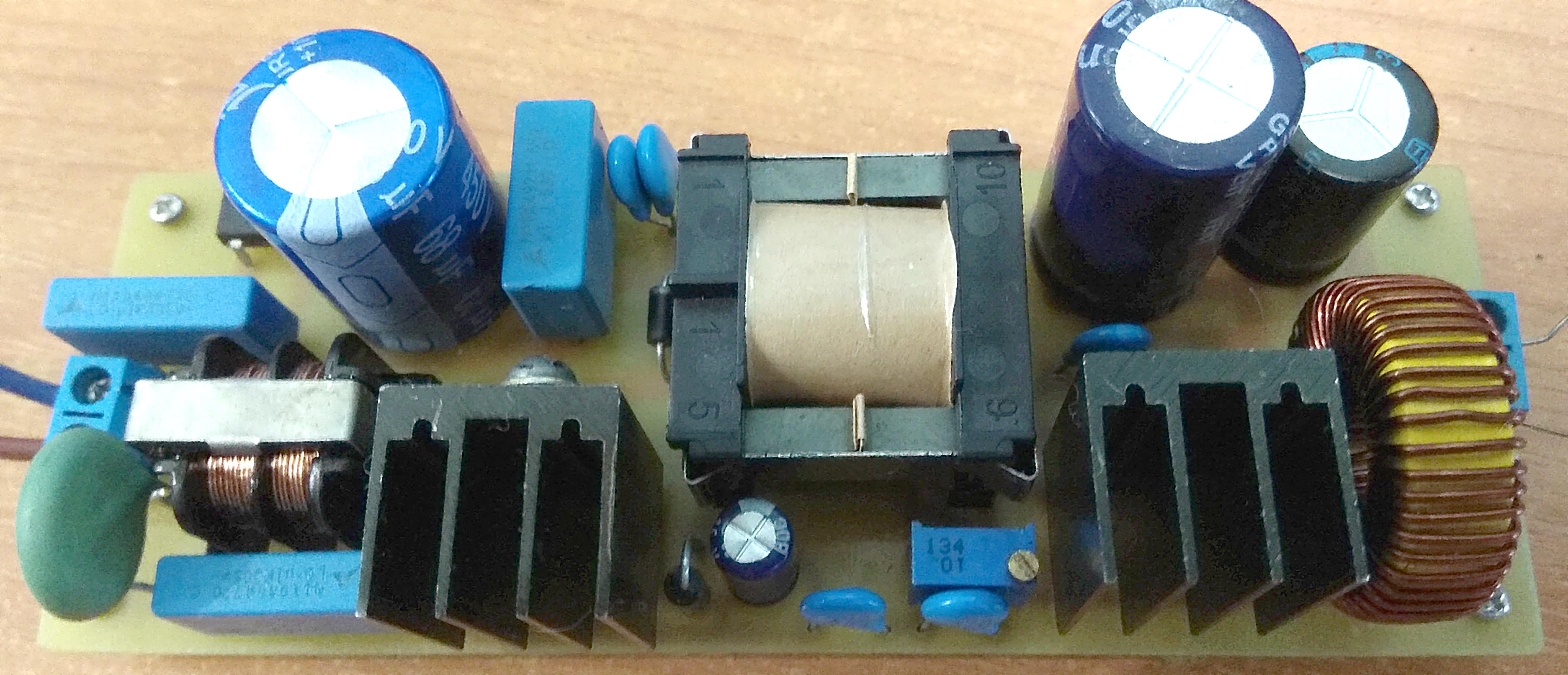

Собрал БП 12v 3A по схеме (с небольшими изменениями)
Расчет трансформатора и снабера - Старичок.
Работает НО на токе в 1А греется всё и мосфет (К3569  600V 10A 0.54om) и трансформатор и диод (шотки 30А 100V ) и снабер.

ПОЧЕМУ? сколько не собирал блоки все греются на мизерных нагрузках, а подобные в адаптерах (для ноутбуков и др.) почти холодные или греются вполне допустимо,  причем в них нет вентиляции. Где эта великая тайна?

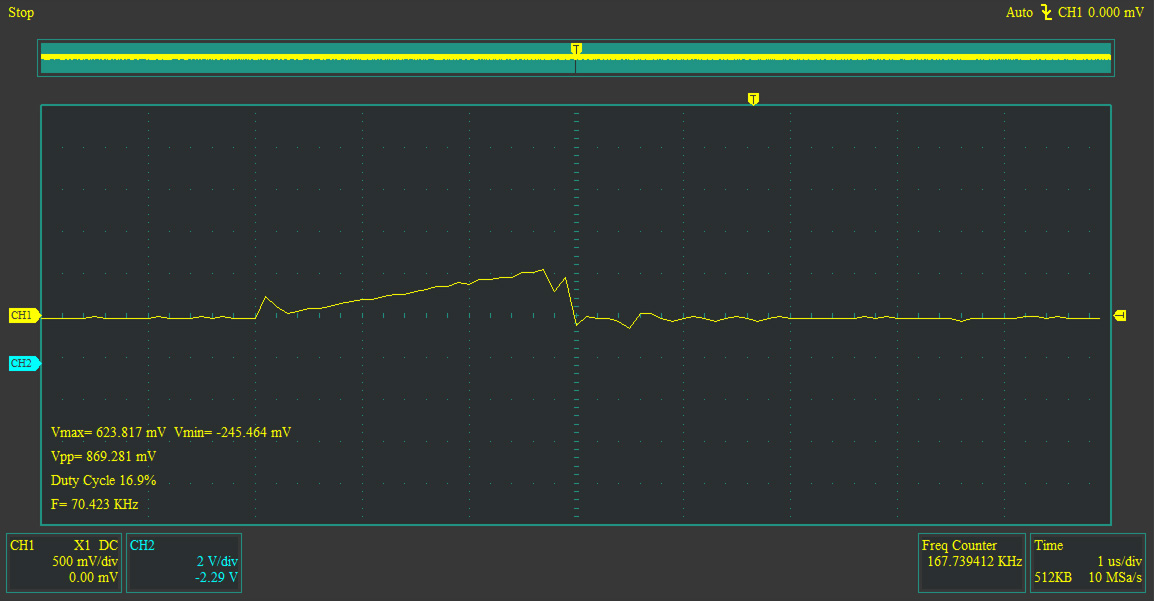

Осцилограма снята с R7

P.S на извращение (охлаждение резисторов снабера) не обращайте внимане

Файлы вложений Эскизы

#2

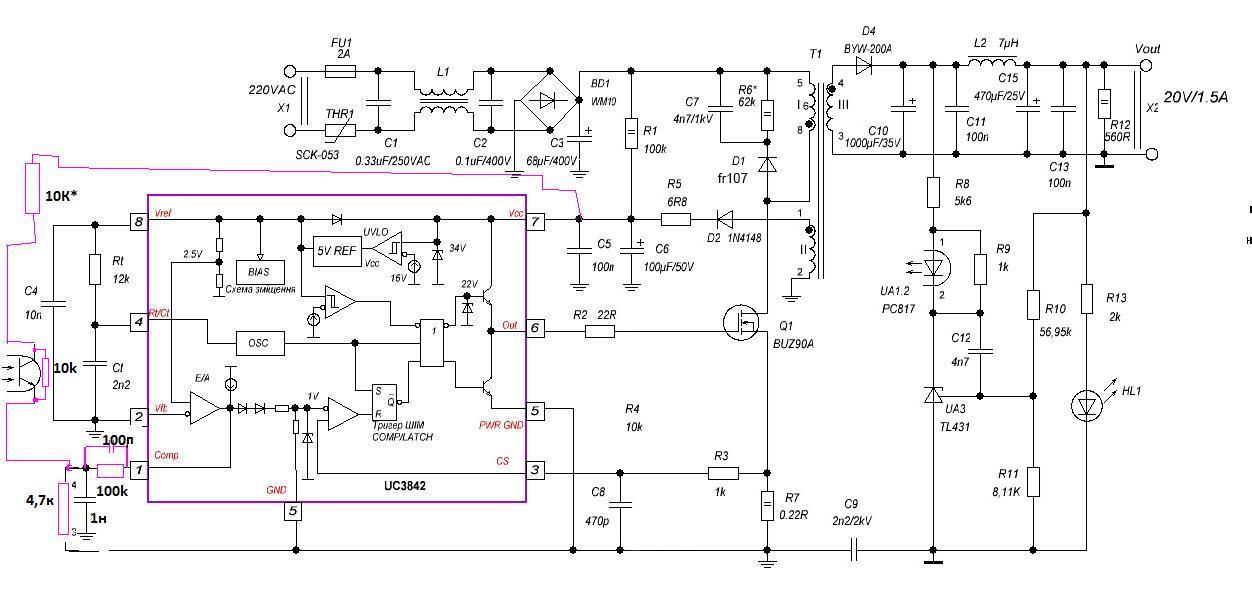

Потому, что схема не верная.  Вот, как надо.

Файлы вложений Эскизы

#3

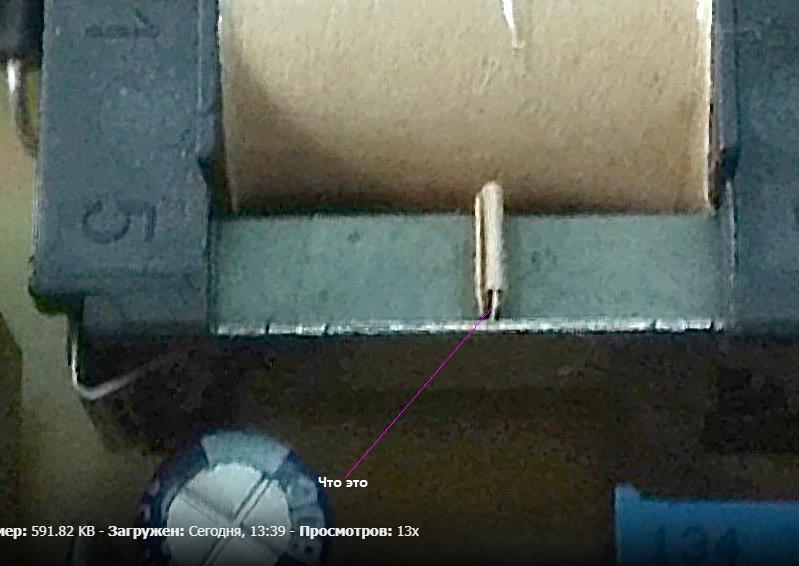

У  меня вопрос,  это случайно не металлическая пластина? Если металлическая пластина, то так нельзя.

Файлы вложений Эскизы

#4
Нет не металл, ламинированная бумага

(18-10-2021, 17:59)dvp : Потому, что схема не верная.  Вот, как надо.

Спасибо! Буду изучать.
#5

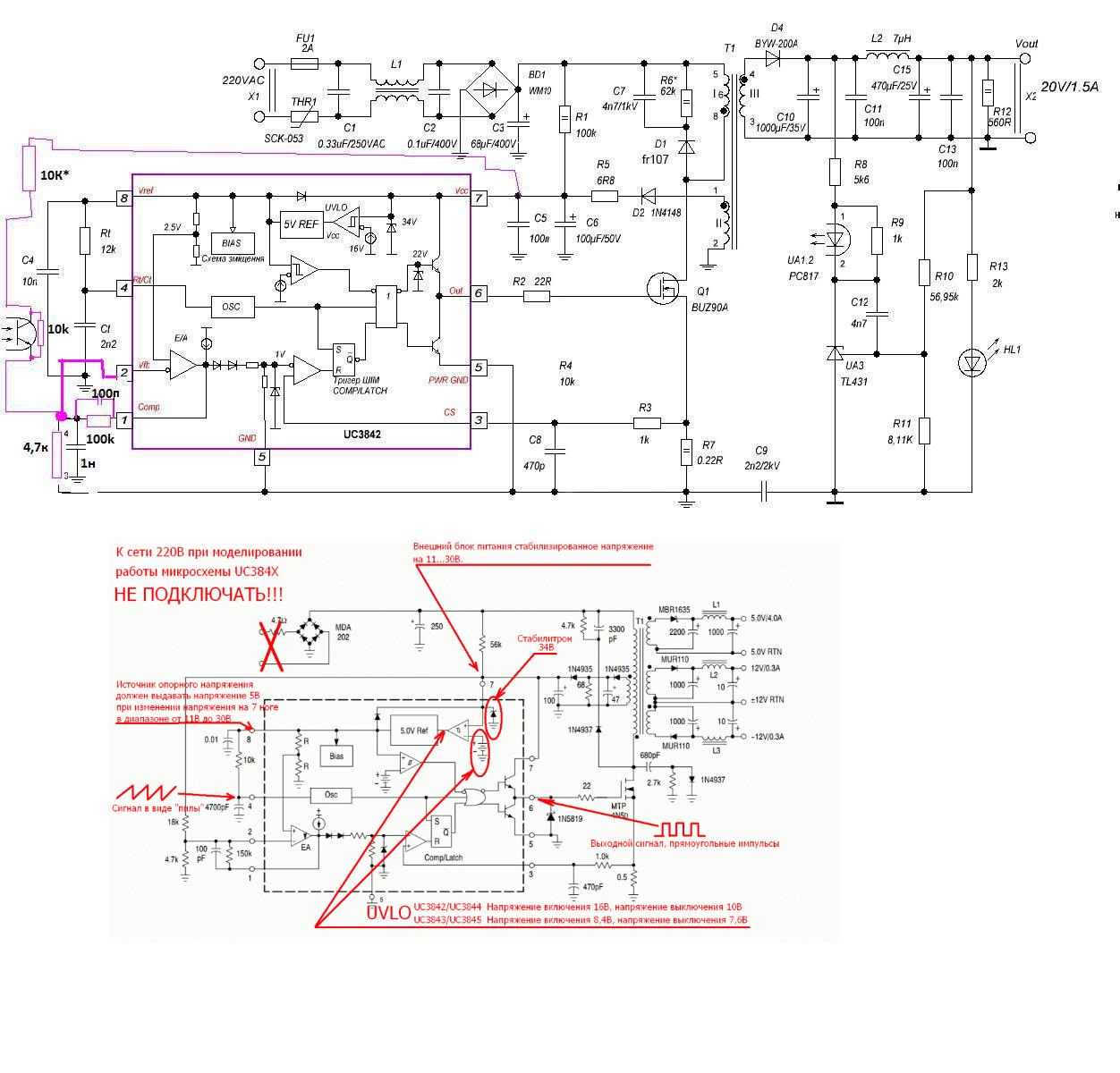

Вот, приношу извинения, ошибка у меня, 2 ножку надо по другому включить.  Внизу  схема с даташита, с комментариями.
Настраивается схема  так, что бы без оптрона напряжение было больше рабочей, но не  палило схему. А оптроном  напряжение схемы  регулируется  а норму. Тогда, при выходе оптрона со строя  схема не спалит  изделие. Например: рабочая  схема выдает 15в. без оптрона схема выдает  16в.  Подобная схема делалась в железе.

Файлы вложений Эскизы

#6
Благодарю, буду модернизировать по Вашей схеме. По результату отпишусь.
#7

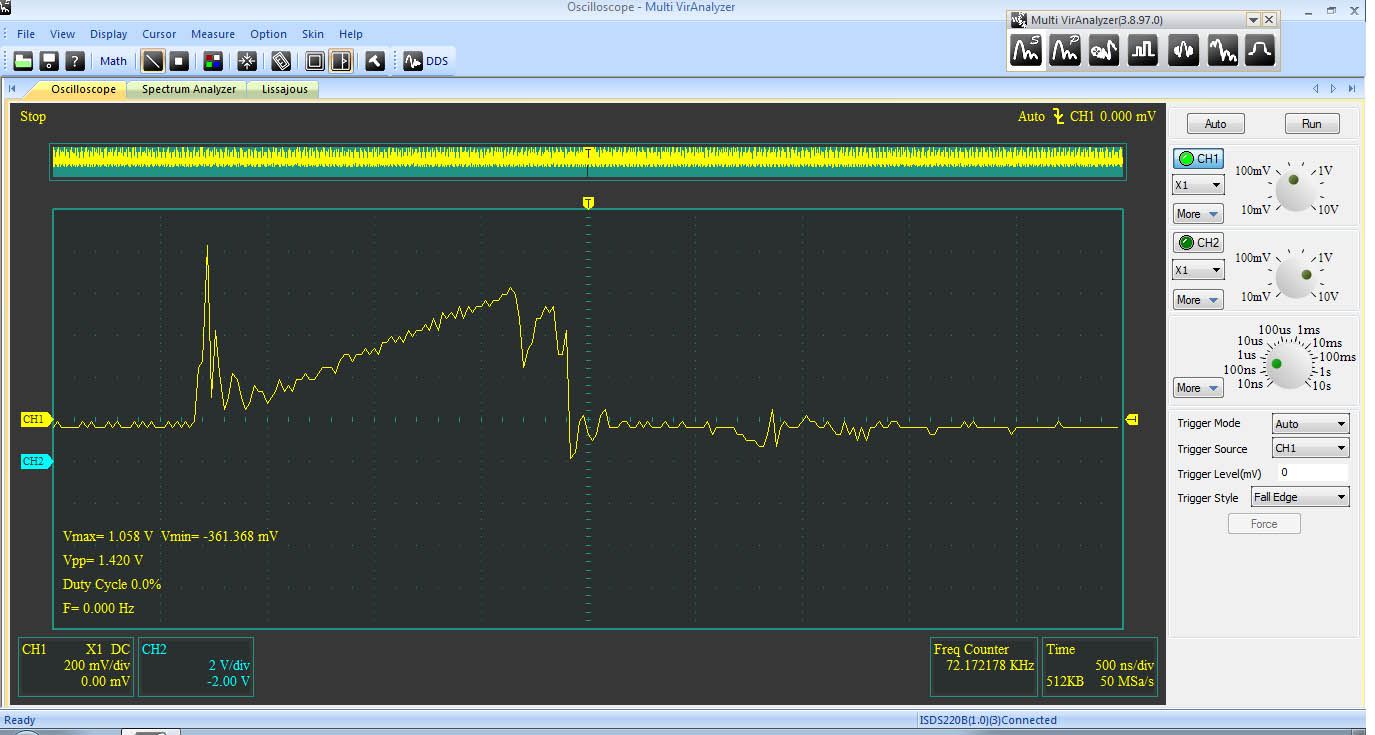

Другая напасть, на холостых работает, на нагрузке "мигает".
Генерация идет, видна даже шим регулировка (перед срывом импульсы становятся шире).
Думал перегрузка, но на R7 0.5 V

Файлы вложений Эскизы

#8
(20-10-2021, 10:46)fzmicer : Другая напасть, на холостых работает, на нагрузке "мигает".

Это говорит о том, что  у Вас  малое напряжение   источника питания.  Питание микросхемы падает, и достигает напряжения отключения. Микросхема отключается, напряжение растет и микросхема снова включается.  Емкость конденсатора , что рядом с  микросхемой,  определяет частоту  выключения.
Для подтверждения этого факта снимите осциллограмму питания микросхемы. Если это так, то надо добавить емкость конденсатора к С6 и 1 виток к обмотке II, даже поверх всех обмоток.
#9

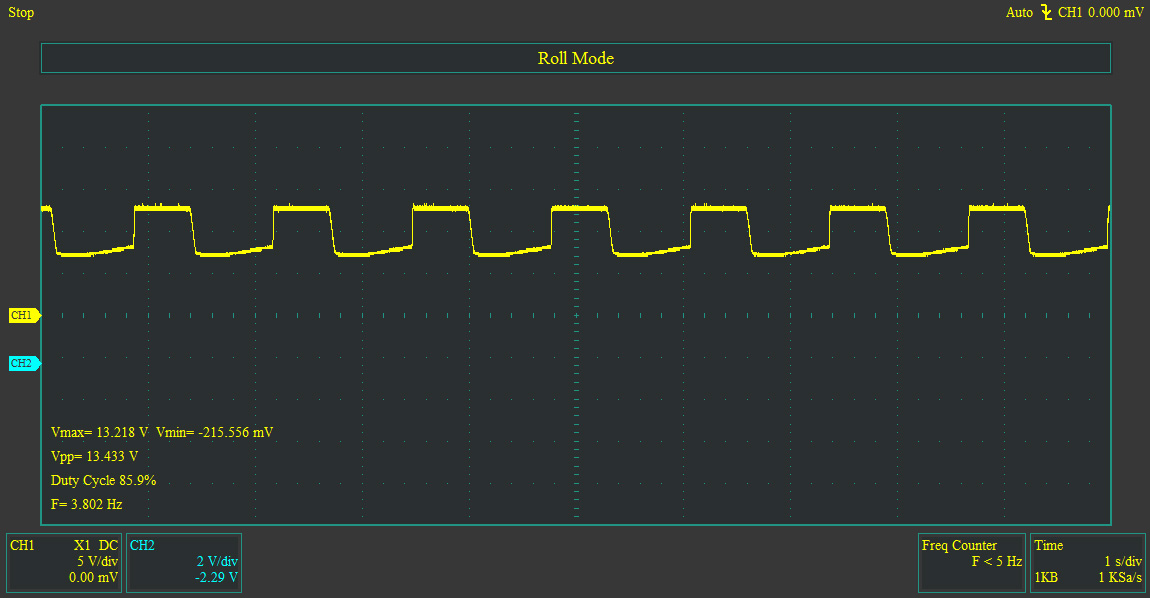

Полка ровная, потом резкий спад, потом плавное нарастание до пуска. Кажется причина в чем то другом.

Файлы вложений Эскизы

#10
Замечено- блок запускается, загорается контрольный светодиод на выходе, через мгновение начинает разгораться страховочная лампа 40 Вт почти до полного накала, все тухнет и так далее.
