(26-10-2021, 20:39)боб : Практически у всех преобразователях выходное напряжение зависит от напряжения питания.
Для всех минус, а вам плюс. Воспользуйтесь этим.

Сомнительный плюс. Ток при заряде то повышаться будет, если напряжение понижать.

Не знаю, куда ссылка делась, поэтому продублирую.
боб На форуме
Опытный
*******
Сообщений: 1052
Своих тем: 1
Рег.: 09-2021
Репутация: 36
#12
26-10-2021, 23:03
Именно поэтому и добавил - практически.

Почему не преобразовать рисунок в читабельный вид, сжав до разумного предела?
Вот с лихвой передаваемый результат     и даже красивше оригинала.
ZuchoK1972 Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 10-2021
Репутация: 0
#13
26-10-2021, 23:05
(26-10-2021, 23:03)боб : Почему не преобразовать рисунок в читабельный вид, сжав до разумного предела?

Пытался сжать, но мне выдало ошибку, что файлы с расширением .jpeg не могут быть больше 1 килобайта.
bulat Не в сети
Начинающий
***
Сообщений: 170
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#14
27-10-2021, 06:22
Осталось срисовать схему и выложить,а там можно думать как его останавливать
Пытался найти схему в сети,не нашел...
Malder Не в сети
Начинающий
***
Сообщений: 58
Своих тем: 2
Рег.: 09-2021
Репутация: 5
#15
27-10-2021, 08:02

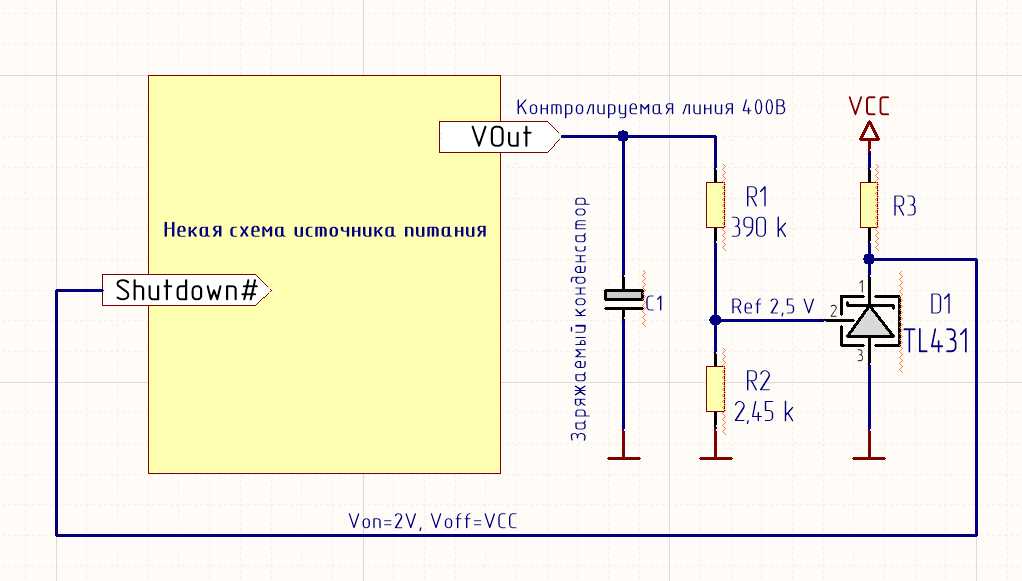

ну если блок питания это ХЗ, то простая схема контроля может быть любой, вот накидал /

bulat Не в сети
Начинающий
***
Сообщений: 170
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#16
27-10-2021, 18:17

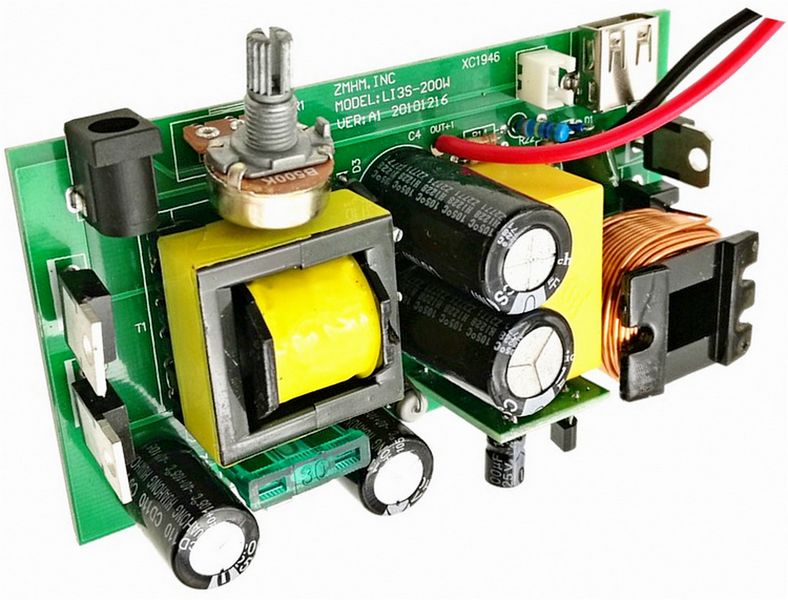

Malder, так надо сначала найти где в устройстве https://aliexpress.ru/item/32795489797.h...4aa6GgQJGl этот "Shutdown"
ZuchoK1972 Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 10-2021
Репутация: 0
#17
27-10-2021, 18:29
(27-10-2021, 18:17)bulat : Malder, так надо сначала найти где в устройстве https://aliexpress.ru/item/32795489797.h...4aa6GgQJGl этот "Shutdown"

Там есть два контакта, при замыкании которых он запускается.
Malder Не в сети
Начинающий
***
Сообщений: 58
Своих тем: 2
Рег.: 09-2021
Репутация: 5
#18
28-10-2021, 07:56
(27-10-2021, 18:17)bulat : Malder, так надо сначала найти где в устройстве https://aliexpress.ru/item/32795489797.h...4aa6GgQJGl этот "Shutdown"

да не проблема, если его там вовсе нет (в чем я глубоко сомневаюсь) то можно FeedBack уронить, 100% результат   ͠° ͟ل͜ ͡°
bulat Не в сети
Начинающий
***
Сообщений: 170
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#19
28-10-2021, 14:09
(28-10-2021, 07:56)Malder :
(27-10-2021, 18:17)bulat : Malder, так надо сначала найти где в устройстве https://aliexpress.ru/item/32795489797.h...4aa6GgQJGl этот "Shutdown"

да не проблема, если его там вовсе нет (в чем я глубоко сомневаюсь) то можно FeedBack уронить, 100% результат   ͠° ͟ل͜ ͡°

А где там FeedBack(не знаю что это,гугл пишет что это "обратная связь",но как ею отключать блок питания на 100% не понимаю)?Я например не вижу и Shutdown(=неисправность,причем тут она?) ,автор держит блок питания в руках и не может срисовать схему,что уж говорить о доработке...(или какая может микросхема там стоит,а по ее даташиту и посмотреть что можно делать,возможно там и есть отключение питания)

И что значит "уронить"? Ударить блоком питания об пол?
Я вижу там переменный резистор,но не думаю что им можно выключать питание на 100% как хочет автор темы
ZuchoK1972 Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 10-2021
Репутация: 0
#20
28-10-2021, 14:24
(28-10-2021, 14:09)bulat : автор держит блок питания в руках и не может срисовать схему, что уж говорить о доработке...

Зачем вам схема данного преобразователя? Почему нельзя просто сделать внешнюю схему, которая будет проверять напряжение на конденсаторах, а после, в тупую, через мосфет, отключит питание на преобразователь?
