Дифференциальный усилитель
#11
Почему все навалились на схему в которой
(17-11-2021, 22:06)dvp : на прямой и инверсный вход идут противофазные сигналы ... работает, как усилитель.
Ведь заданием было не схема, обвязку которой упрости до 3х резисторов и будет работать так же, а пояснить графики
(16-11-2021, 11:12)Khan : при подаче на инвертирующий и не инвертирующий входы синусоидальных сигналов близких частот.
Вот там есть интересные вещи, требующие объяснений.
#12
Вот, в качестве диф усилителя  ставим операционный усилитель TL081 .

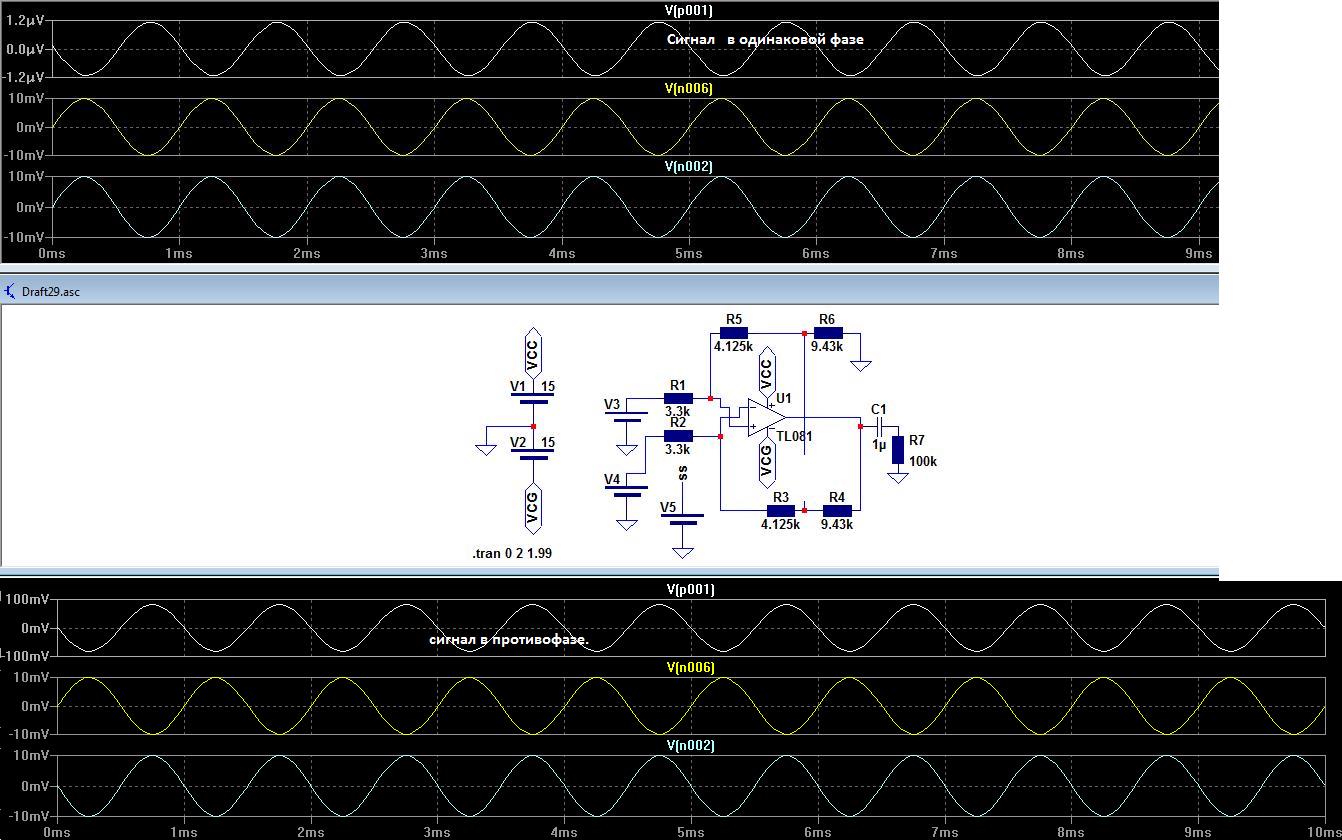

Если на входы подать одинаковые сигналы,  то  они будут  компенсировать друг друга, есть такое понятие: ослабление синфазного напряжения.  Для  TL081 по даташиту  к ослабление синфазного напряженрия - от 70 до 86 дб. У нас  10 мв входные сигналы, выход -1,2 мкв, или в  8333 раз меньше, что будет в децибеллах:  78 дб, т.е. модель точно по даташиту передает этот  параметр.
Теперь подадим сигнал в противофазе.  На выходе имеем 82мв. Или  сигнал усилен в 8.2 раз.
Если бы подавали один сигнал, только на инверсный  вход, то к ус было
  (4,125+9,43)/3,3=4,1.
Если бы сигнал подавался только на прямой вход, то к ус было бы
10*(4,125+9,43)/(4,125+9,43+3,3)*5,1 =4.1 (к ус на подачу сигнала на прямой вход  на 1 больше с той же обратной связью, но прямой сигнал подается через делитель) Итого, суммарно получается 8,2раза. Точно по модели .

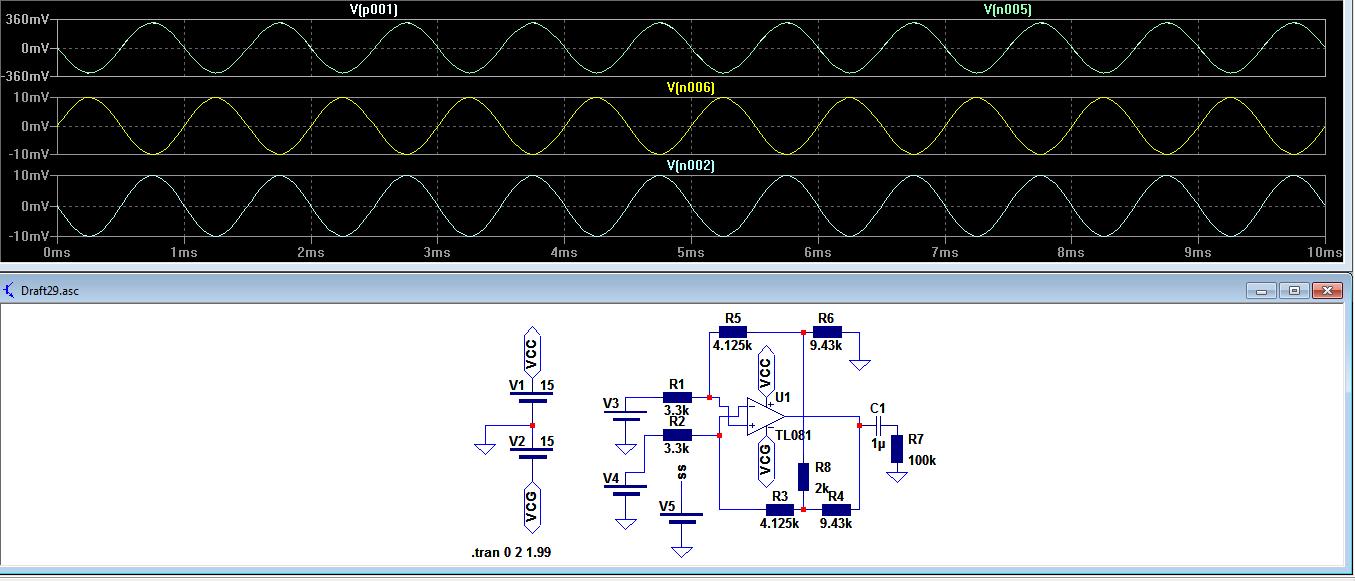

Если поставим резистор,  то   увеличим прямой сигнал (другие параметры делителя на входе), что приведет у увеличению к усиления. С резистором 2к к ус увеличилось  с  8,2 до 32, или почти  в 4 раза .
Что еще можно объяснить?
