Ультразвуковой отпугиватель мышей
#1
Здравствуйте уважаемые участники форума. Интересует кто делал этот отпугиватель мышей:
https://radioskot.ru/publ/realno_rabotaj.../1-1-0-475
Схема рабочая? Если да то нет у кого файла ПП в Лайоуте? А то жена в шоке от этих грызунов. Еще из дому уйдет 1
#2
(26-11-2021, 21:16)alex588 : Схема рабочая?
Уж больно страшная схема, даже если рабочая. Где такие микросхемы достать в наше время? Даже если можно, то зачем это нужно? Наверняка, есть схемы проще на современных деталях.
#3
Не поверишь --- у меня две кассетницы лежат. И 155 серия, и 176 29
#4
(26-11-2021, 21:22)Sam : Где такие микросхемы достать в наше время?
Да их еще как грязи осталось на радио рынках, в домашних закромах, да еще и аналоги имеются.
К561ЛА7 / КР1561ЛА7 / К176ЛА7 — 4011
К561ТМ2 / КР1561ТМ2 / К176ТМ2 — 4013
К561ЛП2 / КР1561ЛП2 / К176ЛП2 — 4030 (отличается распиновкой)
К561ИР10 / КР1561ИР10 / К176ИР10 — 4006
А с другой стороны, в продаже имеются ультразвуковые отпугиватели, по смешным ценам, любые на "вкус" и цвет.
#5
Да и у меня есть эти м-схемы. Но потребляемый ток и все остальное конечно из прошлого. Самый идеальный вариант это конечно контролер и кучка рассыпухи. Но бегло просмотрев что из самоделок есть в инете ничего оригинального не нашел. Может плохо искал. А то что есть из готовых изделий из Китая часто не за копейки уже не интересует. Будете смеяться но жена еще с двумя своими подружками заказала в инет магазине за 200 гривен отпугиватели  R

RIDDEX и с гордым видом его включила. Через пару недель я его вскрыл и посмотрел что там. Оказалось : 3 шт св.диода- три выпрямительных диода- 3 шт. гасящих резистора и два конденсатора. То есть обыкновенный светильник за 200 гривен 1. Под излучатель только место в корпусе и то без отверствий. Претензии бесполезно кому либо предьявлять. Сделать самому отпугиватель не проблемма. Приборы для наладки имеются. Просто нужна проверенная схема и желательно с изменяемой частотой по случайному закону. Эти грызунчики быстро привыкают к одной частоте. И самое интересное что мне жена поверила что приобрела светильник за 200 гривен. А вот ее две подруги не верят и до сих пор пугают мышей и говорят что помогает 1 Вот это сила убеждения! Вот поэтому и обратился к вам . Может кто делал сам и имеет уже отработанную схему.
#6
(27-11-2021, 12:09)alex588 : Самый идеальный вариант это конечно контролер и кучка рассыпухи.

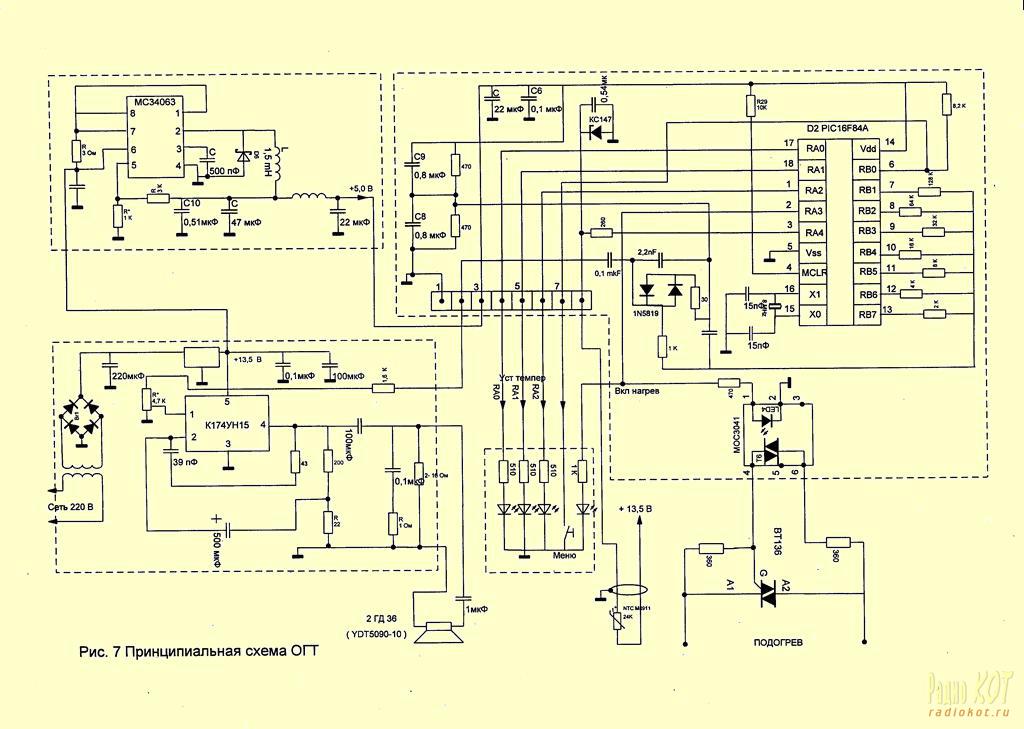

Вот этот посмотри


#7
Эта схема очень похожа, что использовалась в промышленности еще в Советское время на складе в сельхозхимии . Там другая схема, помню, там были еще реле но алгоритм работы похож. И реально много лет работало. Схема работала от сети 220в.
#8
(27-11-2021, 12:17)Sam : Вот этот посмотри
Спасибо. А где посмотреть подробности? Есть ли прошивка? Пока понятно что это довольно мощный УМ нагруженный на вч пищалку- стаб и преобразуй DC/DC. А что за подогреватель? Термостат? Весь функционал внутри PICа?
#9
(27-11-2021, 14:24)alex588 : А где посмотреть подробности?
На скрине подпись сайта.
#10
(26-11-2021, 21:16)alex588 : нет у кого файла ПП в Лайоуте? А то жена в шоке от этих грызунов. Еще из дому уйдет
Чтобы не сбежала жена из дома и с целью сохранения семейных УЗ, ловим плату мышиного пугала.1

Файлы вложений

.rar   плата.rar (Размер: 21.6 KB / Загрузок: 52)
