(14-12-2021, 14:21)Aleks85kl : СА3130 - наш аналог КР544УД2 но у нашей питание двухполярное, вот и "лезет сразу проблема",
Где двухполярное питание? Обычное питание.

Файлы вложений Эскизы

#12
Посмотрел схему --- по-ходу она с ГУНом?
#13
(14-12-2021, 22:46)DExxTER : по-ходу она с ГУНом?
так и есть - ГУН выполнен на 555 таймере... на счетчике формируется задержка и стробирующий импульс, который включает аналоговый ключ.. а аналоговый ключ формирует вырезку из отклика на выходе ОУ..
#14

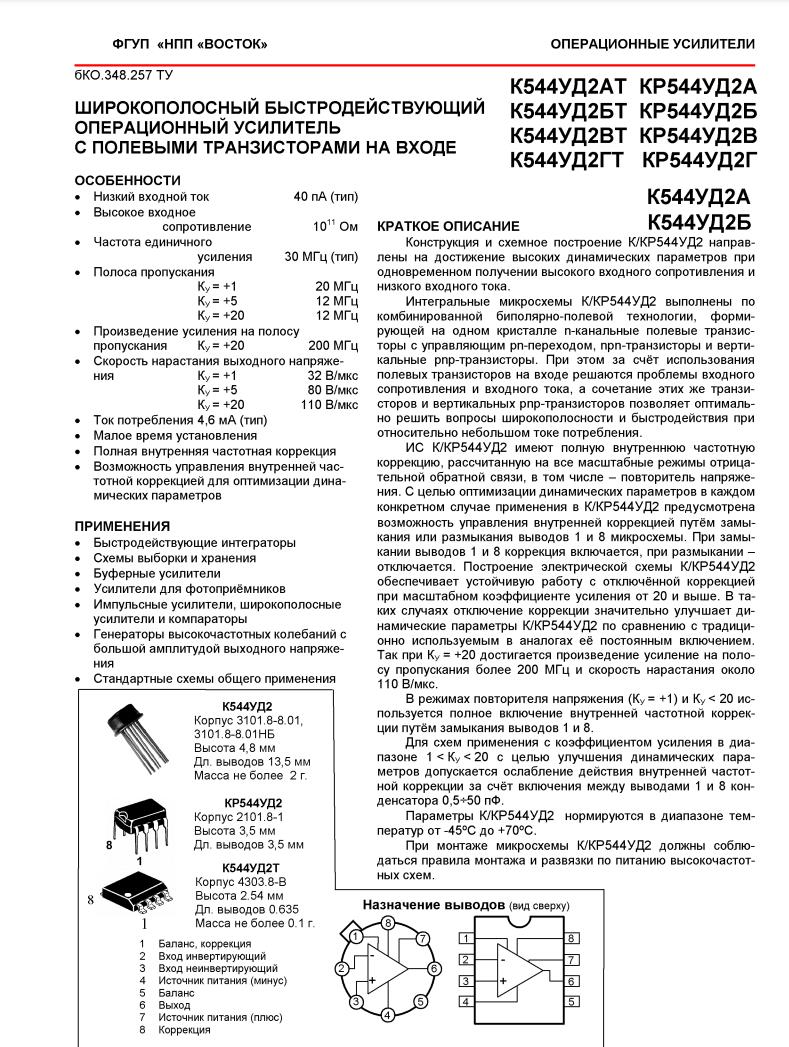

Вы ошиблись, первый рисунок не может быть К544уд2, у него скорость нарастания минимум 30, тут же всего 3, это другая микросхема.

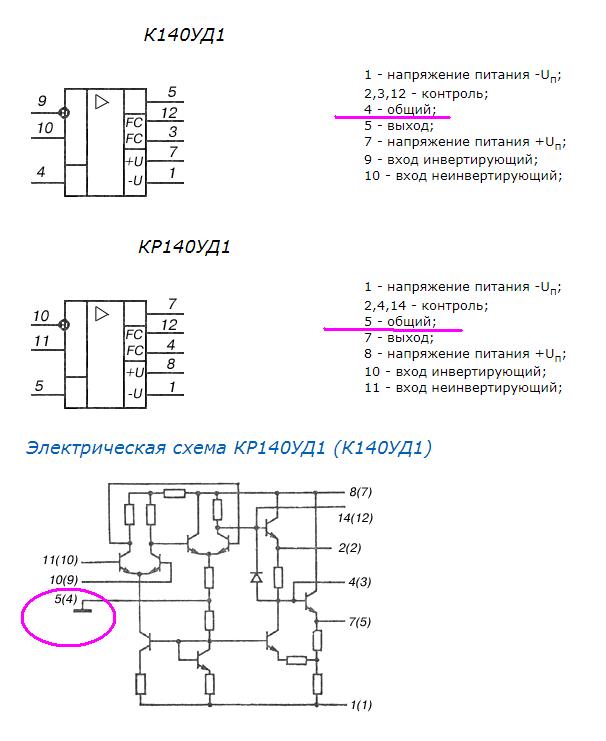

А  насчет подключения двухполярного питания, есть такие микросхемы, они обычно уже устарели, к примеру, к140уд1 там была 4(5) ножка, которую надо было подключать к средней точке,  или делать искусственно среднюю точку (делитель на резисторах) , иначе  микросхема работала не устойчиво. Вот о ней и пишут, только двухлярное питание. Есть еще несколько таких микросхем, где отдельный выход на  среднюю точку (массу)

Файлы вложений Эскизы

#15
Вы ошиблись, первый рисунок не может быть К544уд2(КР544уд2, у него скорость нарастания минимум 30, тут же всего 3, это другая микросхема.

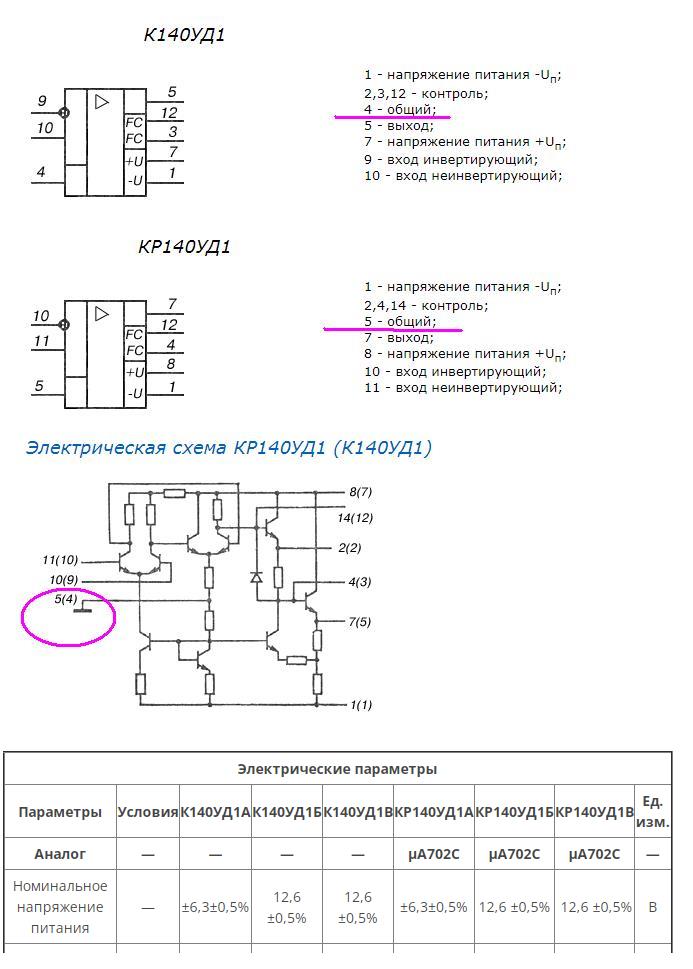

А  насчет подключения двухполярного питания, есть такие микросхемы, они обычно уже устарели, к примеру, к140уд1 там была 4(5) ножка, которую надо было подключать к средней точке,  или делать искусственно среднюю точку (делитель на резисторах) , иначе  микросхема работала не устойчиво. Вот о ней и пишут, только двухлярное питание. Есть еще несколько таких микросхем, где отдельный выход на  среднюю точку (массу). Вот это  называется  питание двухполярное, однополярное, без средней точки  просто не  будет хорошо работать. Если такой точки нет, значит питание  может быть любое.  И такие микросхемы, что требуют  двухполярного питания обычно требуют стабилизированного питания, к примеру К140уд1 с точностью 0,5%. Но, повторяю, они как правило уже не выпускаются.

Файлы вложений Эскизы

#16
(14-12-2021, 23:43)Aleks85kl : Хорошо пусть так, тогда вы обратили внимание на то что написано в описании? Как там написано, так я и понял, мне спор этот не нужен, заранее согласен с вами.
Я и не спорю, я просто констатирую факт, как оно считается на практике, или по стандарту.
Есть разные аналоги, :полный, тут все сходится. Не полный, тут может что то и отличаться. к примеру, цоколевка. КР574УД1 и AD513., это не полные аналоги, у них не сходится цоколевка,хотя и схемы одинаковы и есть функциональный аналог, там даже схемы отличаются, но могут в работе заменять друг друга, (с учетом цоколевки). Операционники , как правило не полные аналоги друг другу. Пример, металлоискатель Пират, есть схемы на TL072 и К157уд2, это функциональные аналоги.
#17
все правильно, там же сброс счетчика через 100 мкС..
#18

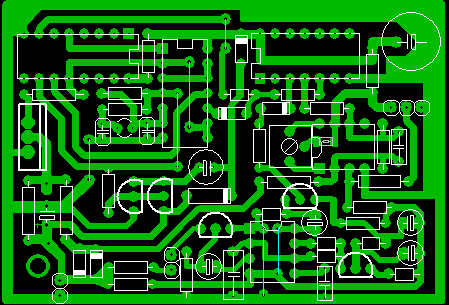

в печатке была ошибка-архив перезалил
