Замена микросхемы cd4040 в импульсном МД
#1

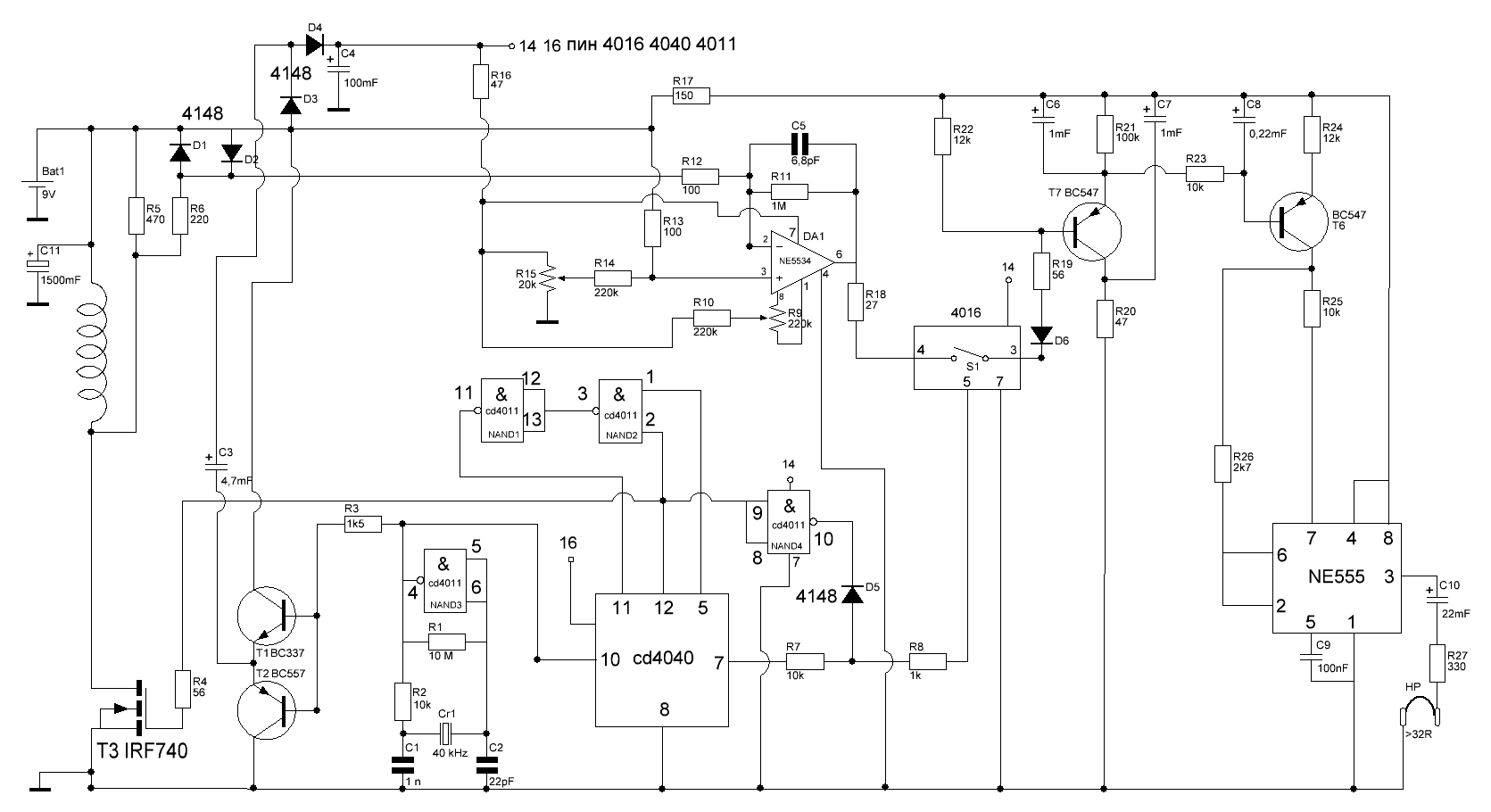

Всем привет,надыбал вот такую схему импульсника,если не ошибаюсь то его собирал Мyntmaster,и меня возникла трудность в том что нет cd4040 ,сравнил ее структурную схему с cd4024 то похожи но выходы по другому расположены,реальна ли замена cd4040 на cd4024?посоветуйте возможна ли такая замена?
#2
Здравствуйте, вот аналоги отечественные, но будет ли работать в вашей схеме не знаю. Нужно сравнивать цоколевку и даташиты. Насчёт вашего вопроса, я думаю что они разные, вряд ли можно заменить, но это только моё мнение, возможно всякое.

Файлы вложений Эскизы

#3
(12-12-2021, 16:20)transistor856 : реальна ли замена cd4040 на cd4024?посоветуйте возможна ли такая замена?
нет такая замена не прокатит, так как 4040 - двенадцати разрядный двоичный счетчик, а 4024 - только семи разрядный.. в приложенной схеме задействованы ноги - 7, 5, и 12 (соответственно - второй разряд, четвертый и девятый)..
есть еще 4020 (561ИЕ16) - четырнадцати разрядный двоичный счетчик, но вот засада у него нет выводов от 2 и 3 разряда.. по этому также не подойдет.. короче без пляски с бубном не обойтись.. и еще - где собираетесь брать кварц на 40кГц..?

да и вообще, не нравиться мне эта схема.. лучще уж тогда собрать Hammerhead..
#4
"transistor856" добрый день, а где можно почитать про этот металлоискатель, вы можете скинуть ссылку на эту конструкцию? CD4040 полно на AliExpress, причём не дорогие.
#5
(12-12-2021, 16:20)transistor856 : нет cd4040
Да это не проблема. Можешь сам заказать в Космодроме, DIP, SMD корпусе, могу я, трусцой сбегать в магазин, купить и выслать. 1

Файлы вложений Эскизы

#6
Aleks85k, shah and mat благодарю

Dom на космодроме дороговато,я в имраде закупаюсь и в никоме
#7
(14-12-2021, 14:11)transistor856 : космодроме дороговато,я в имраде закупаюсь и в никоме
Как для меня, то в городе магазинов по продаже радио компонентов хватает, плюс огромный радио рынок, я только по домашнему, никаких почт, пересылов. Имеются в продаже некоторые детали, у которых цена даже ниже, чем с китаези заказывать.
#8
"Как для меня, то в городе магазинов по продаже радио компонентов хватает, плюс огромный радио рынок"
А у нас геноцид торгашей на "железном" рынке в АРМАВИРЕ,,ждут мордобоя как в Казани,правда там очнулись вдруг,началась разруха,,продавцов разогнали без QR ,,а теперь дама родила ,что оказывается мОжно иметь QR, при наличии антител,,,типа, перегнули
#9
(14-12-2021, 19:24)KRAB : А у нас геноцид
Володь, приезжай к нам, затаришься и назад.
#10
в первом посте в схеме ошибка,не дорисовал кондер на не555
