MD Surf PI
#1
Предыдущая тема

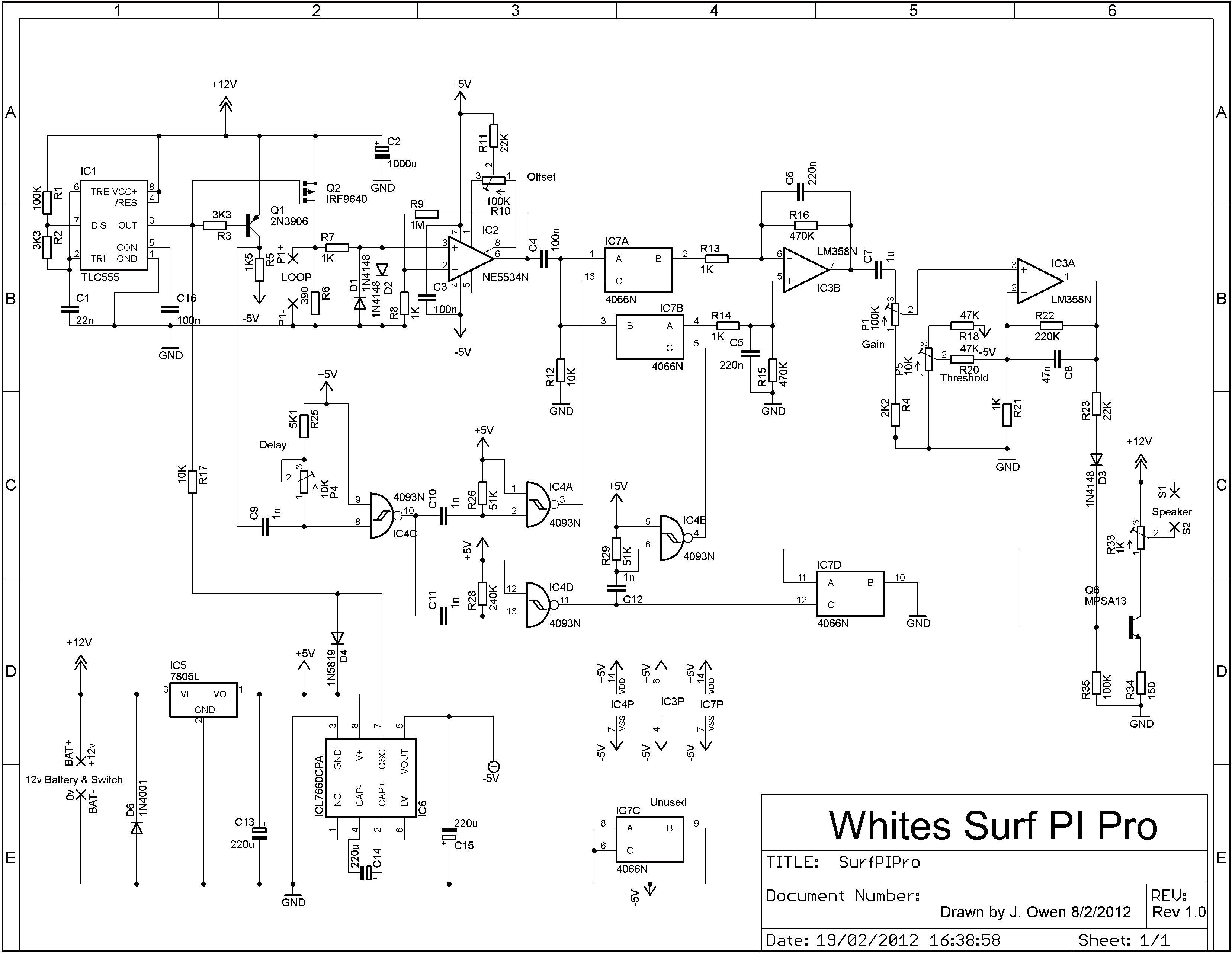

Кину здесь. печатки нет, я собирал давно и с сильными изменениями схемы. был вариант на ардуино, он то же утерян.

Файлы вложений Эскизы

#2
Я на него так же глаз положил, на соседнем форуме подсмотрел с доработкой...на ne555 с гуном есть еще.
#3
-vlad-, Гун там не только на 555 можно, есть варианты на 4046.
#4
Интересная схема. А чуйка какая у него на пятак?
#5
Sam, Можно вытянуть 30 см легко. Нужен осцил.
#6
Там демпфер катухи нужно настроить и тайминги. Если комплектуха норм, то прибор запускается с пол тыка. Нужен подбор деталей в формирователе управляющих импульсов (четыре триггера с времязадающими рц цепочками) и в дифинтеграторе. Если прибор работает хворо, тогда щупать осликом.
#7
(21-12-2021, 17:13)Boltyara : на 555
Я вот про эту схему. Я уже списочек набросал для Чип и Дипа.

Файлы вложений Эскизы

#8
Это старая схема без SAT.
#9
Добрый вечер, ув. Boltyara не эта ли "печатка" под схему что вы в сообщ. "скидывали".
Сильно не искал, почти сразу увидел этот "импульсник" с дискримом.

Файлы вложений Эскизы

#10
По печати ничего не скажу, их полно в сети. Я собирал с изменениями в схеме. Дискрима там нет, кстати. С DD катушкой кой чего можно там поймать, в смысле различия цвет не цвет....
