Усилитель D-класса
#1
Здравствуйте!
Не слишком силён в математике... прошу не пинать

Кто нибудь подскажите пожалуйста! пробовал усилить сигнал 3 кГц -синусоида, уселком д-класса, а он мне фазу сдвинул, подскажите чем усилить без искажений - просто синусоида 3 кГц, ступенчато регулируется от 0-5В, и не более 250мА, нагрузка 7-13 ом.
Спасибо!
#2
Повторите, пожалуйста техзадание, только подробнее, каково напряжение на входе, на выходе. Какова нагрузка, динамик, или просто резистор, каковы нужны нелинейные искажения.
#3
На входе от 0-5 вольт, на выходе 15-20, нагрузка резистор искажения не знаю, надо проверять, думаю фазу 0.1 гр пока, а что дают современные уселки вобще, какие проценты?
#4
Вам нужен не д класс. А "А".
#5
(22-12-2021, 20:54)Bobeer : На входе от 0-5 вольт, на выходе 15-20, нагрузка резистор искажения не знаю, надо проверять, думаю фазу 0.1 гр пока, а что дают современные уселки вобще, какие проценты?
Радиодетали имеют задержку, в данном случае задержка должна быть не более:
у нас частота з кгц, сдвиг фазы менее -0,1 градуса.
Или задержка будет: (1/3000)/(360/10)=9.5е-8=95нСек.
Обычные усилители (для воспроизведения в звуковом диапазоне) не обеспечат такую малую задержку, даже самые высококлассные.
#6
а если 1 градус? 950 нС получиться - тоже не возьмут?
а входные конденсаторы фазу не сдвигают?
спасибо за ответы!
#7
(22-12-2021, 22:41)Bobeer : а если 1 градус? 950 нС получиться - тоже не возьмут?
а входные конденсаторы фазу не сдвигают?
спасибо за ответы!

Это реальное время. Я как то измерял время задержки на TL081, использовал микросхему в качестве компаратора для защиты, и мерял время, через сколько сработает защита, так у меня получилось, на микросхеме TL081 ок 500нСек. А это не самая быстрая микросхема. То порядка 300 -500нСек можно добиться такой задержки в готовом усилителе, на быстрых микросхемах и транзисторах, а это порядка пол градуса на 3 кгц.

Конденсаторы так же сдвигают фазу, но меньше, в основном время задержки за счет задержки прохождения сигнала в активных деталях,
#8
Спасибо большое! попробую ещё раз, а если опять фаза поедет - какой выход - фазовращатель ставить что ли?
#9
(22-12-2021, 23:19)Bobeer : какой выход - фазовращатель ставить что ли?
А чем он поможет? Надо скоростные операционники и быстродействуюшие транзисторы, тогда на 300нсек можно выйти. Лучше, конечно, вообще без операционников обойтись.

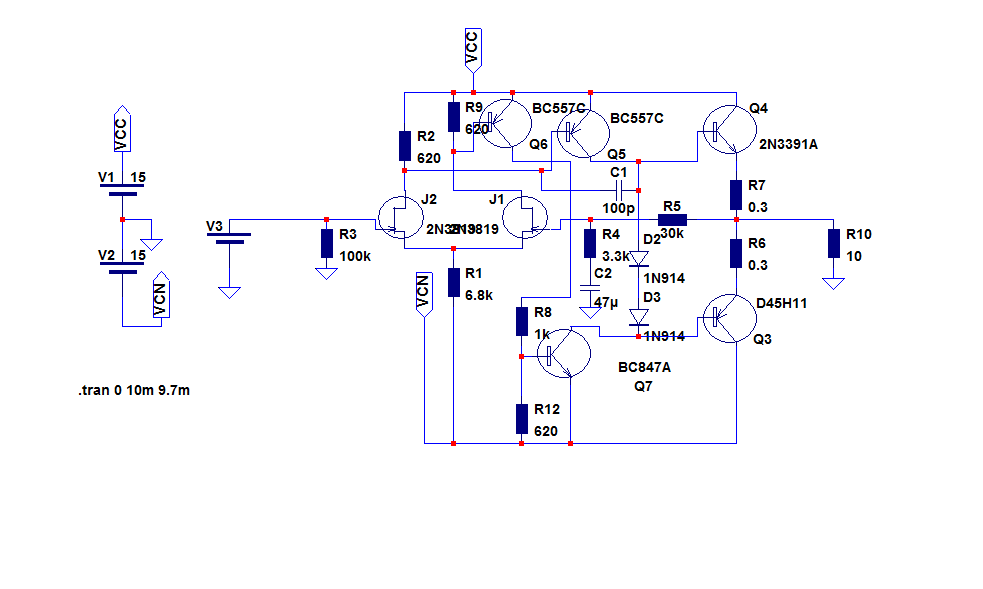

Вот, такой усилитель, что бы  меньше конденсаторов было,  с двухполярным питанием. Без  конденсатора С1  усилитель возбуждается на частоте 4 мгц, значит задержка порядка 250нСек. Это простой усилитель, будет искажения порядка 1%, но быстрый, минимальные задержки.

Файлы вложений Эскизы

#10
А что скажете насчёт этого:

ОПИСАНИЕ ФУНКЦИЙ
23 LM6171 представляет собой высокоскоростной со стабильным напряжением с единым коэффициентом усиления • (Типичное, если не указано иное).
усилитель с обратной связью. Он обеспечивает высокую скорость нарастания
• Простая в использовании топология обратной связи по напряжению 3600 В/мкс и полоса пропускания с единым коэффициентом усиления 100 МГц
• Очень высокая скорость нарастания напряжения: 3600 В/мкс при потреблении всего 2,5 мА питающего тока. То
• Продукт с широкой полосой пропускания с единым коэффициентом усиления: 100 МГц LM6171 обладает очень впечатляющими характеристиками переменного и постоянного тока
, что является большим преимуществом для высокой скорости
• Частота − 3 дБ при AV = +2: 62 МГц для обработки сигналов и приложений для видео.
• Низкий Ток питания: 2,5 мА
Источники питания ±15 В обеспечивают большой сигнал
• Высокий CMRR: колебания на 110 дБ обеспечивают больший динамический диапазон и передачу сигнала-
• Высокий коэффициент усиления разомкнутого контура: коэффициент шума 90 дБ. LM6171 имеет высокий выходной ток
• Указано для работы с напряжением ±15 В и ±5 В
