Есть P-канальный мосфет, А03401. Е него макс. напряжение затвора = 12В, а сток-исток = 30В.
Пока напруга не выше 12в = все прекрасно, но как закрыть эту сволочь если напруга 24В?
Я пробовал стабилитроны, делители напряжения, шаманский бубен и заговоры. Я искал способы включения, но про мофеты P канала ничего найти не смог, типовое включение да, а вот ситуации, если рабочее напряжение выше затвора - нет. Искал среди H мостов, тоже ничего, там все транзисторы с напругой затвора выше, чем рабочее напряжение.
Если напряжение на затворе менше чем сток-исток - он не закрывается, а если поднимаю напругу затвора - он просто горит(
Во первых - Напругу затвора нельзя поднимать выше чем в ДШ указано, по этому и горит.
Во вторых - П канал закрывается подачей напряжения на затвор, открывается - если затвор подтянуть к стоку.
И да, п канал ставится по "плюсу". Не напутали с сток-исток?
А лучше покажите схему по которой включаете.
И что за нагрузка?
(19-01-2022, 17:54)Dan-man : Есть P-канальный мосфет, А03401. Е него макс. напряжение затвора = 12В, а сток-исток = 30В.
Имейте ввиду что макс. напряжение затвора = -12В, а сток-исток = -30В.
Питание - однополярное, если это важно, схемы рисовать не в чем, накатал в разводке плат, элементов мало, сложно запутаться.
До повышения напряжения - все ок, скажем на 5В или 12В вообще ни каких вопросов.
Ошибся, до диода зенера от управляющего контакта конечно же ставится сопротивление, что бы его не поджарить, но суть такая. Да и не работает это(
Так. Эта схема работает, если напряжение на затворе (контакт G) не превышает 12В. Подскажите вариант схемы, в котором это будет работать на 24В, с учетом того, что макс. напряжение затвора = 12В.
Почти((( Выключить - выключили, теперь его надо еще и включить))) Для диода - работает, но стоит навесить нагрузку в 270 ом - мы садимся до 0,6в, транзистор почти закрыт.
(19-01-2022, 20:14)msmmmm : Поставь последовательно с выключателем сопротивление 20кОм и будет счастье. Напряжение ЗИ не поднимется больше 8В.
Еще раз, это P-N-P, мосфет, его надо закарыть, для этого ему в идеале нужно сунуть 24в на затвор, но от этого он сдохнет, вот и вопрос, как его ЗАКРЫТЬ, не убивая его.
P-N-P мосфетов не бывает, есть Р-канальные. Как работает мосфет знаю прекрасно. С разомкнутым выключателем транзистор должен быть закрыт. А открывается он как раз подачей отрицательного напряжения относительно истока. Если работает не так, значит:
негодный транзистор;
косяк монтажа.
Схема, которую дал Сергей не идеальна, но работать должна.
(19-01-2022, 21:20)Dan-man : этого ему в идеале нужно сунуть 24в на затвор
Если разомкнешь выключатель, на затворе и будет 24В.
Выкладывай фото, чего там напаял. Со стороны деталей и дорожек.

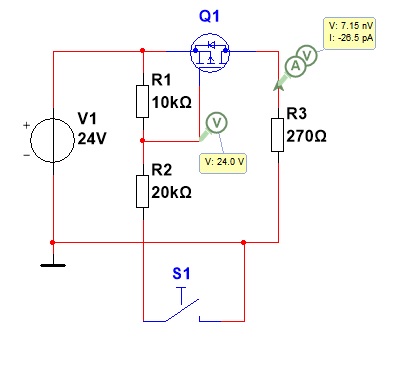

Запихал в симулятор:
Я повторю это завтра, но это я уже пробовал, транзистор в таком включении умирает. У него не должно быть более 12В на заворе. Если бы классическое включение транзистора, по сути полное зеркало от N-канала работало - я бы не лез на форумы. Я уже собирал устройства, да, я не эксперт, но паяльную станцию, контроллер полива, датчик протока и по мелочи - уже делал.
