Помогите определить неисправность БП
#1

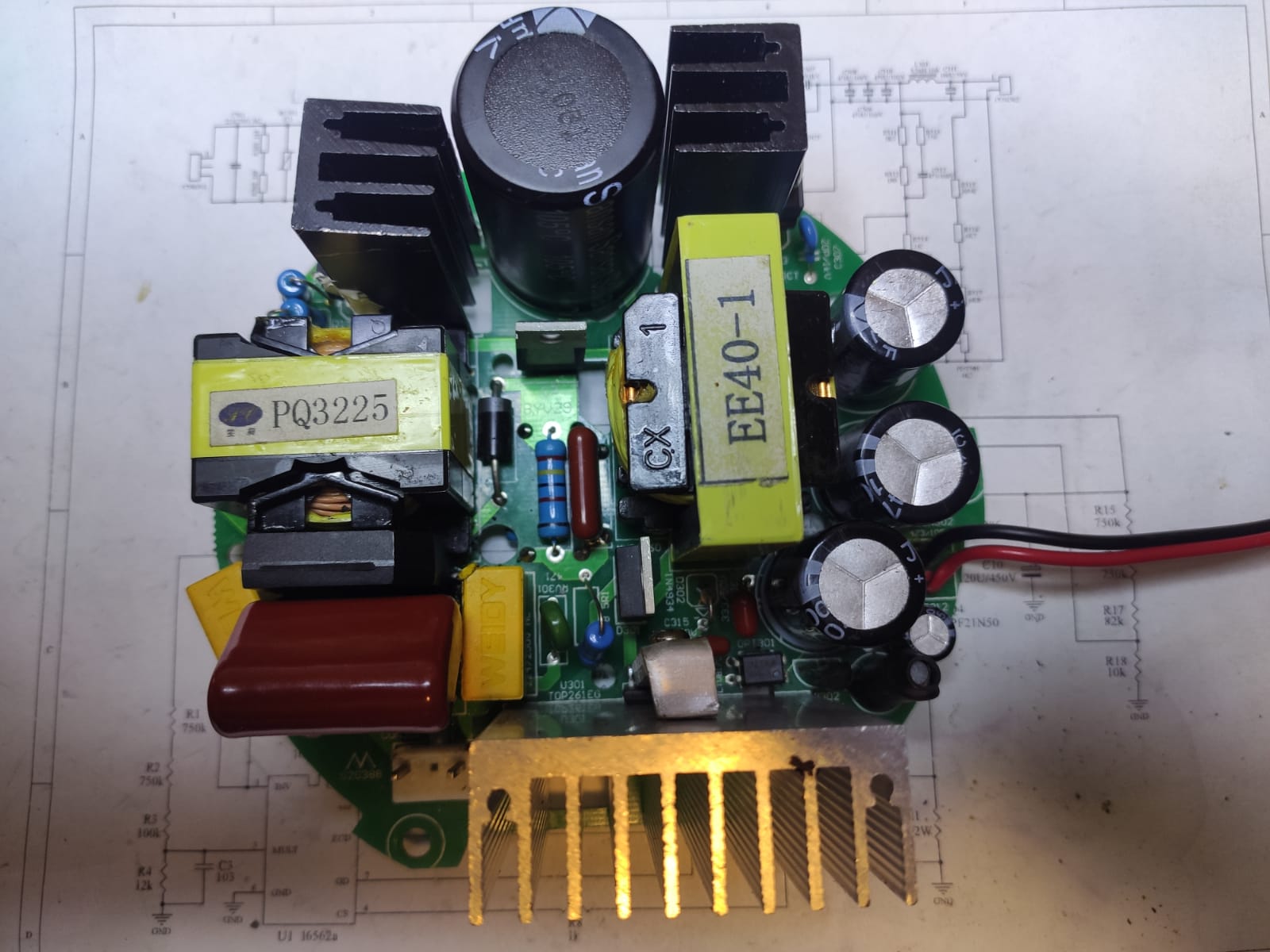

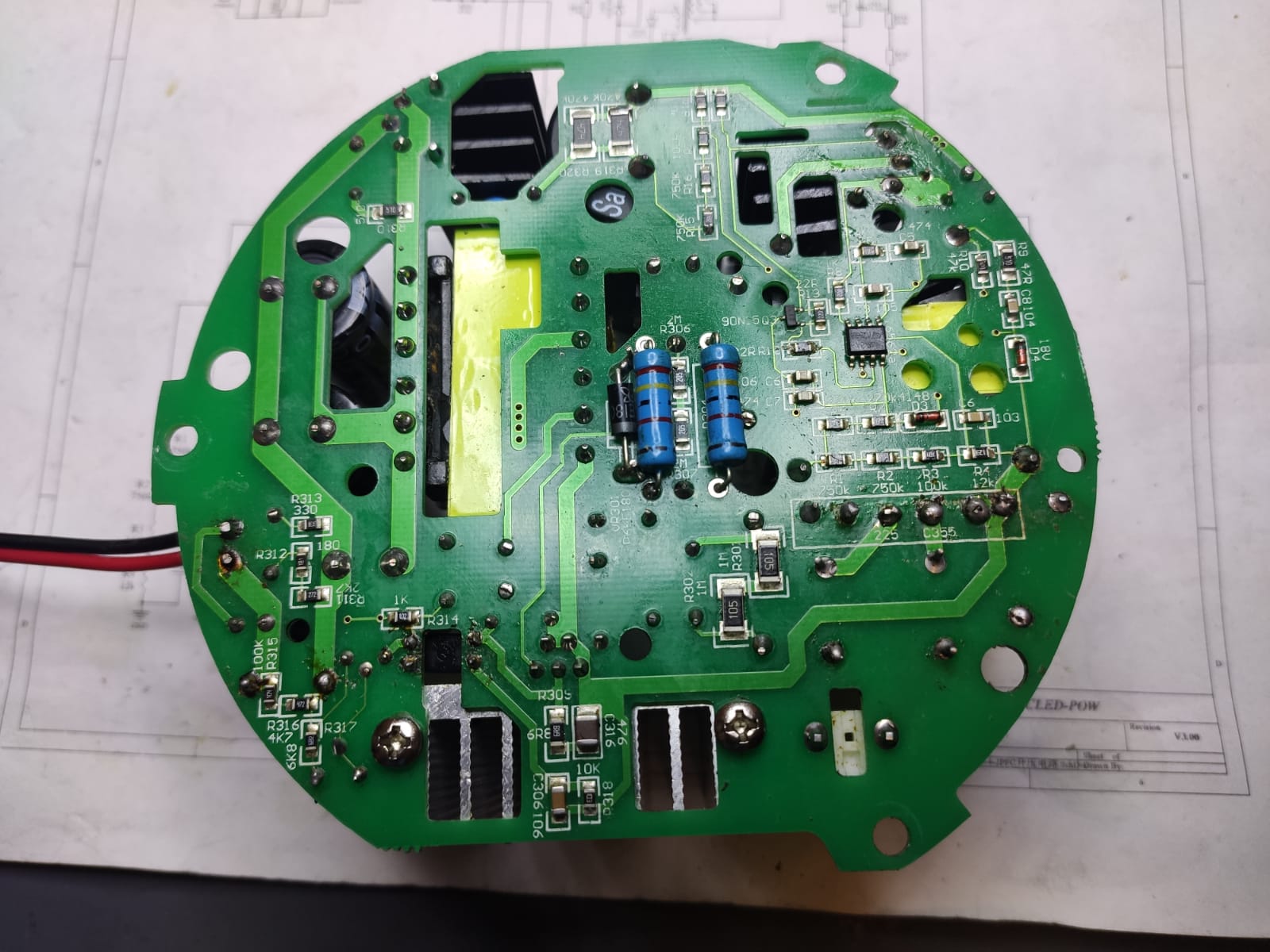

Уважаемые, прошу помощи в определении неисправного элемента в БП.
Видимых  повреждений нет

Выходное напряжение  скачет в небольших пределах 39-43  В.
Измерения без нагрузки.
БП  с исправного устройства стабилен.

Что проверить, заменить в первую очередь?
Заранее благодарен за конструктивные советы)

Файлы вложений Эскизы



.pdf   LED-SCH.pdf (Размер: 162.96 KB / Загрузок: 28)
#2
Напряжение начинает скакать на диодном мосте. при отсечении цепи (выпаянном) Q4
скачки на диодном мосте исчезают.

под нагрузкой не проверял, но эталонный БП ведет себя стабильно без нагрузки.
#3
С10 , С6. Померяй параметры, особенно С10 -там может быть пару нан вместо 120мк. Схема подпитки мощности высушивает входной лит просто вхламину!
#4
А ничего что это драйвер светодиодов а не блок питания и без нагрузки может работать как захочет?
#5
(04-02-2022, 19:38)bulat : А ничего что это драйвер светодиодов а не блок питания и без нагрузки может работать как захочет?
Как бы то что я вижу ничем не выдаёт источник тока.
#6
О чем вы?
Схему посмотри
#7
Какую?
То что я вижу в первом посту стабилизирует 431 напряжение на выходе БП. Всё остальное что в ПДФ откинуто и мне нах не интересно.
Но оно видимо не интересно и ТС, так что спорить не вижу смысла.
#8
Я тоже с вами спорить не буду,датчик тока собран на трансформаторе L1 PQ3220-при большой нагрузке пульсации выпрямляются диодами на D3-D4-C7-C6
Автор пишет что если отключить Q4,то есть отключить ограничение тока,то напряжение стабильно-это и понятно,получится обычный импульсный блок питания
Я бы проверил конденсатор который подключен к 431 к управляющему электроду и катоду
#9
(05-02-2022, 12:55)bulat : датчик тока собран на трансформаторе L1 PQ3220
С каких пор трансформаторы стали именовать L1 ??? Да,да -это и есть дроссель -источник пульсаций, потому что С10 сухой, а с L1 кидает то просадку, то выбросы... Когда же ключ снят -это кусок проволоки и напряжение на выходе стабильно.
#10
(05-02-2022, 17:10)Курилы : С каких пор трансформаторы стали именовать L1

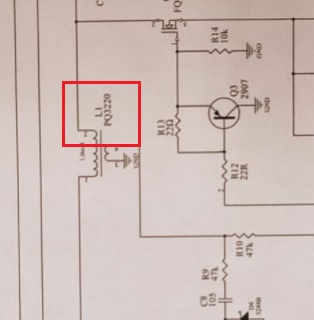

Разуй свои зенки и посмотри на схему,не я так трансформатор на ней обозначил

(05-02-2022, 17:10)Курилы : Да,да -это и есть дроссель
это трансформатор-читай даташит на PQ3220 ,там так и написано-"POWER TRANSFORMER MODULES"
https://datasheetspdf.com/pdf-file/1204715/FPE/PQ3220/1
