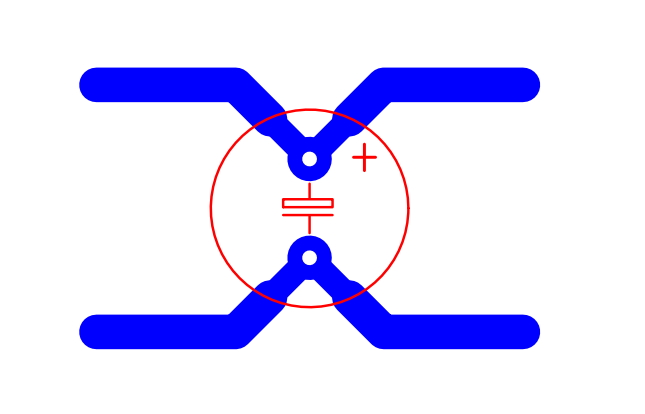

На форумах аудиофилов дорожки к электролитам делают вот так...

Файлы вложений Эскизы

боб Не в сети
Опытный
*******
Сообщений: 1390
Своих тем: 1
Рег.: 09-2021
Репутация: 47
#274
26-01-2022, 14:48
(26-01-2022, 14:28)DExxTER : делают вот так.
Это для цепей питания.
С каждой ветки конденсатор на себя забирает помеху и, т. к. каждый изгиб на дорожке является еще и индуктивностью, служит дополнительным заграждающим фильтром для прохождения помехи во второе плечо. Заметьте, с этой целью еще сделаны потоньше медью и вставки условных резисторов в 0. 00хх ома.
Правило - чем меньше изгибов на дорожке и чем короче сами дорожки, тем ценней монтаж.
DExxTER Не в сети
Модератор
*****
Сообщений: 788
Своих тем: 4
Рег.: 09-2021
Репутация: 56
#275
26-01-2022, 14:56
боб, изгиб дорожки в 135 градусов считается оптимальным, если без такового не обойтись
боб Не в сети
Опытный
*******
Сообщений: 1390
Своих тем: 1
Рег.: 09-2021
Репутация: 47
#276
26-01-2022, 15:05
(26-01-2022, 14:56)DExxTER : изгиб дорожки в 135 градусов считается оптимальным
Именно поэтому его и сделали 90°, превратив индуктивность.

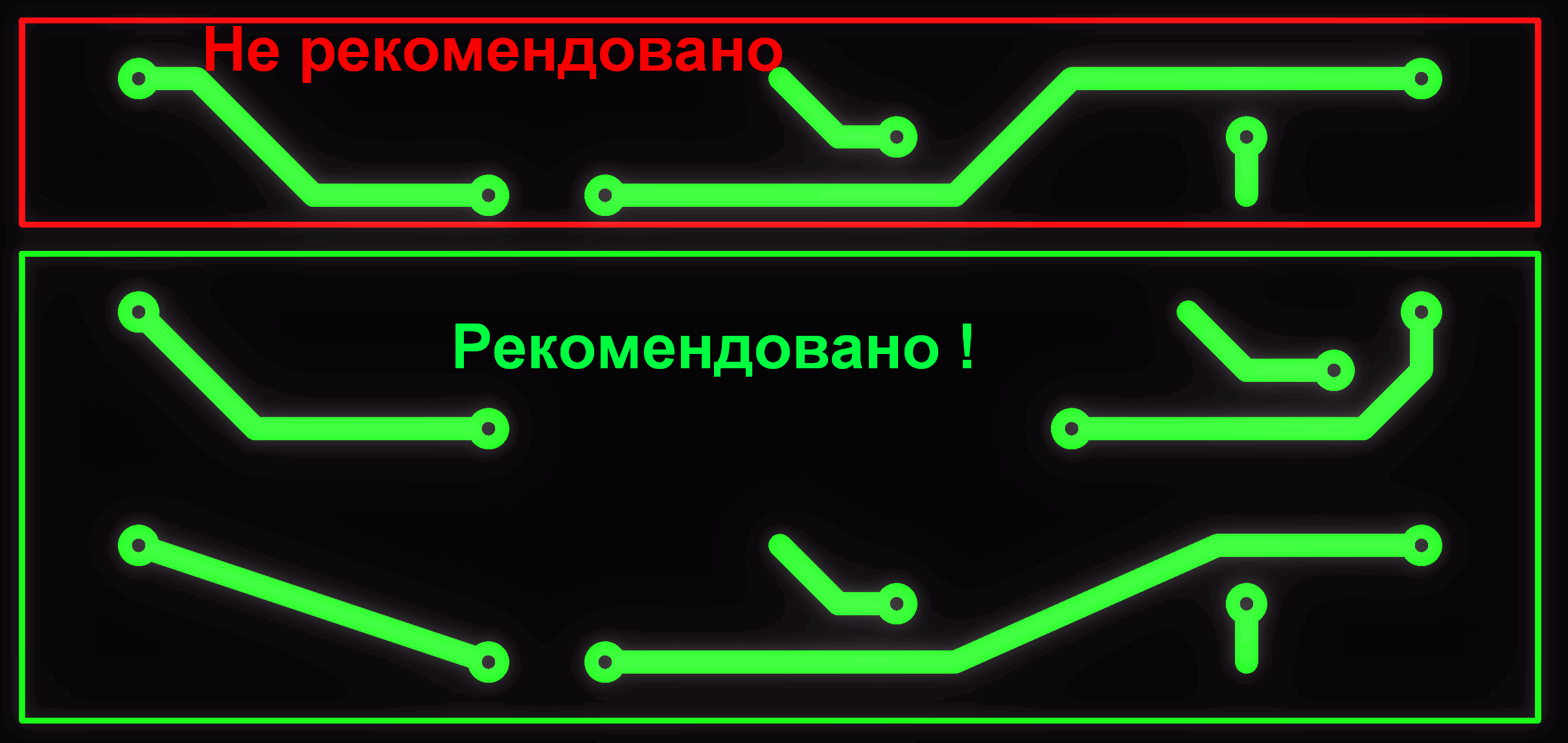

Еще одно правило - все продольные изгибы делаем 150°, и при изгибе в 90° два по 135°, с длиной пробеге 45градусной дорожки длинней ее ширины с внутренней стороны изгиба.
