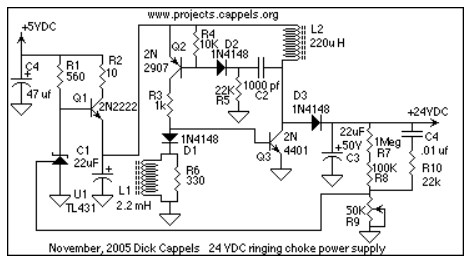

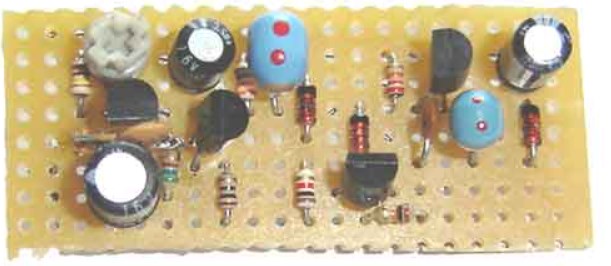

Как-то потребовалось несколько миллиампер при +24 В для цепи смещения варикапа. Поскольку всё питание состояло в регуляторе на 5 вольт, это означало что пришлось придумать источник питания с напряжением 5–24 В постоянного тока. Получающийся в результате преобразователь DC-DC и схема регулирования описаны здесь.

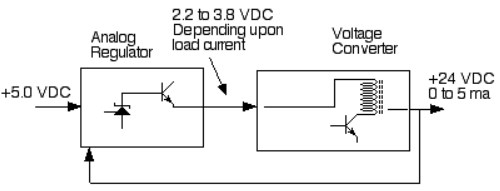

Аналоговый регулятор представляет собой микросхему TL431. За ним следует Q1, 2N2222, который обеспечивает больший выходной ток и сдвигает напряжение на падение база-эмиттер ниже. TL431 регулирует ток через катод и, таким образом, через резистор 500 Ом для поддержания 2,5 В на опорном входе. Делитель напряжения на выходе источника питания делит +24 вольт до +2,5 вольт. Добавлен потенциометр для регулировки выходного напряжения, так как увеличение допусков могло привести к ошибке более чем на вольт.
Напряжение на катоде TL431 является функцией тока, потребляемого TL431, и это напряжение буферизуется 2N2222. Резистор 10 Ом, включенный последовательно с 2N2222, ограничивает пиковый эмиттерный ток, который может изменить C1 во время включения, а также в случае больших колебаний тока нагрузки. Элементы C4 и R10 уменьшают усиление замкнутого контура на высоких частотах, чтобы TL431 не колебался.
Поскольку катод TL431 рассчитан на работу при +2,5 В, падение напряжения на база-эмиттере 2N2222 гарантировало, что напряжение, подаваемое на преобразователь, может быть ниже 2,0 В для работы без нагрузки. Значение R1 было выбрано таким образом, чтобы обеспечить минимальный требуемый ток через TL431 при работе с максимальным выходным напряжением и при этом обеспечить достаточный базовый ток для подачи эмиттерного тока более 40 миллиампер.
Дроссели мотать не нужно - берутся готовые.
Аналоговый регулятор представляет собой микросхему TL431. За ним следует Q1, 2N2222, который обеспечивает больший выходной ток и сдвигает напряжение на падение база-эмиттер ниже. TL431 регулирует ток через катод и, таким образом, через резистор 500 Ом для поддержания 2,5 В на опорном входе. Делитель напряжения на выходе источника питания делит +24 вольт до +2,5 вольт. Добавлен потенциометр для регулировки выходного напряжения, так как увеличение допусков могло привести к ошибке более чем на вольт.
Напряжение на катоде TL431 является функцией тока, потребляемого TL431, и это напряжение буферизуется 2N2222. Резистор 10 Ом, включенный последовательно с 2N2222, ограничивает пиковый эмиттерный ток, который может изменить C1 во время включения, а также в случае больших колебаний тока нагрузки. Элементы C4 и R10 уменьшают усиление замкнутого контура на высоких частотах, чтобы TL431 не колебался.
Поскольку катод TL431 рассчитан на работу при +2,5 В, падение напряжения на база-эмиттере 2N2222 гарантировало, что напряжение, подаваемое на преобразователь, может быть ниже 2,0 В для работы без нагрузки. Значение R1 было выбрано таким образом, чтобы обеспечить минимальный требуемый ток через TL431 при работе с максимальным выходным напряжением и при этом обеспечить достаточный базовый ток для подачи эмиттерного тока более 40 миллиампер.
Дроссели мотать не нужно - берутся готовые.
