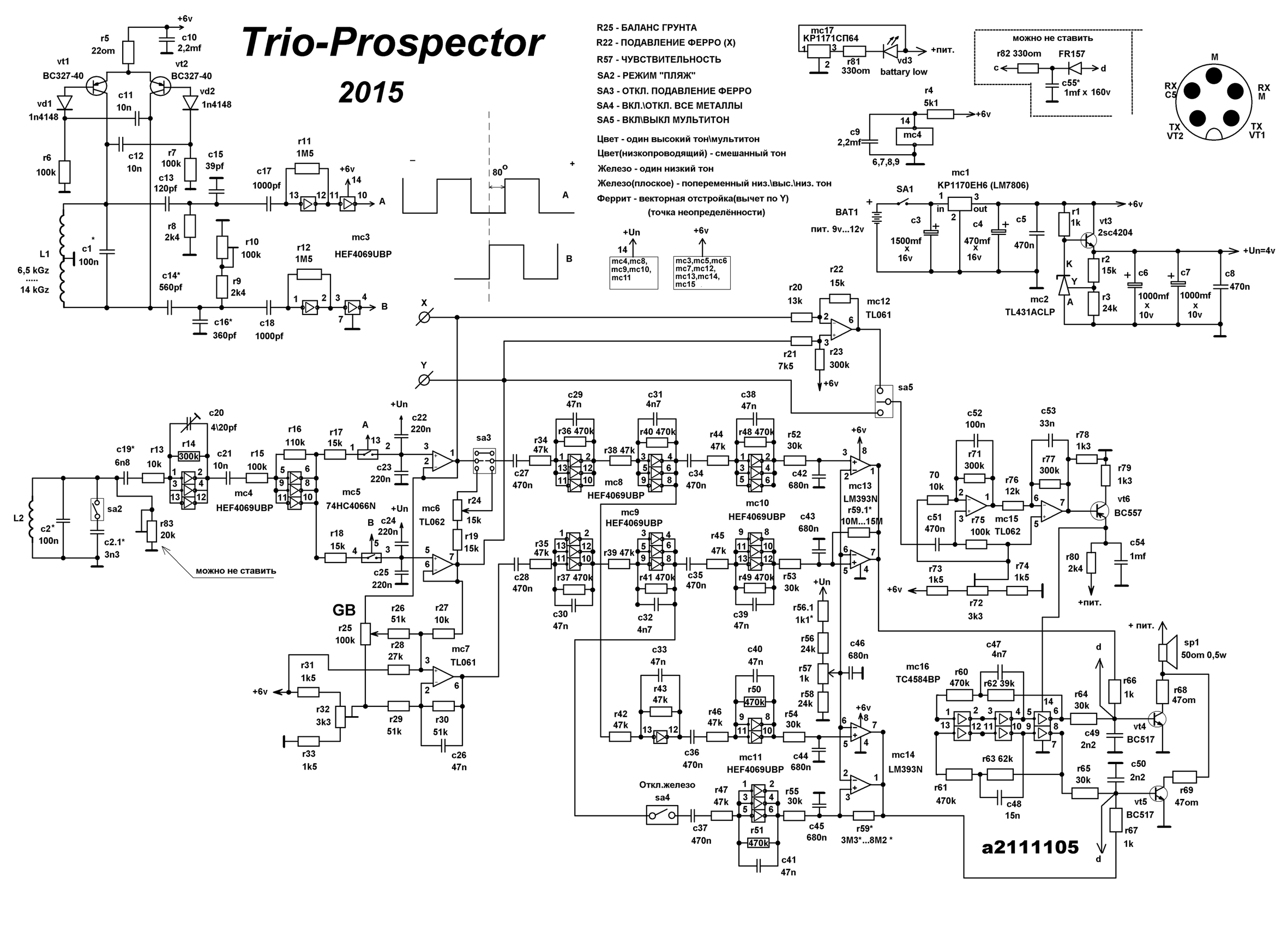

ребят посмотрите можно заменить мс4 по схеме на оу к примеру lf357 , ne5534?а то чесно говоря надоело подбирать 4069
#2
(18-02-2022, 21:09)transistor856 : можно заменить мс4 по схеме на оу к примеру lf357 , ne5534?
мс4 в этой схеме питается от +6В, а для перечисленных (357,5534) надо питание по более, так как они не "рельс-ту-рельс",
во второй схеме вами приведенной, для нормальной работы ОУ необходимо и минусовое питание (или искусственное смещение делителем на входе), при однополярном питании эта схема будет обрезать на выходе отрицательную полуволну..
кроме того в оригинальной схеме для 4069 применена ООС которая смещает логически элементы на половину питания - 3В...
можете попробовать МСР60ХХ со схемой сдвига (задания смещения), см. схему приемника МД Квант.. но такой гибрид похоже никто ещё не собирал, вы будете первопроходцем..
#3
И что вам даст замена мс4 ?? В трио этих хефок вагон нужен и их всех надо подбирать по максимальному усилению. А не только одну )
#4
ну ведь можно переработать схему проспектора заменив 4069 операционными усилителями?вон на схем нет даже тема, есть правда там обычного терма переделали.shah and mat я думал поставить на вход мср601 со своим стабилизатором по схеме квазар авр
#5

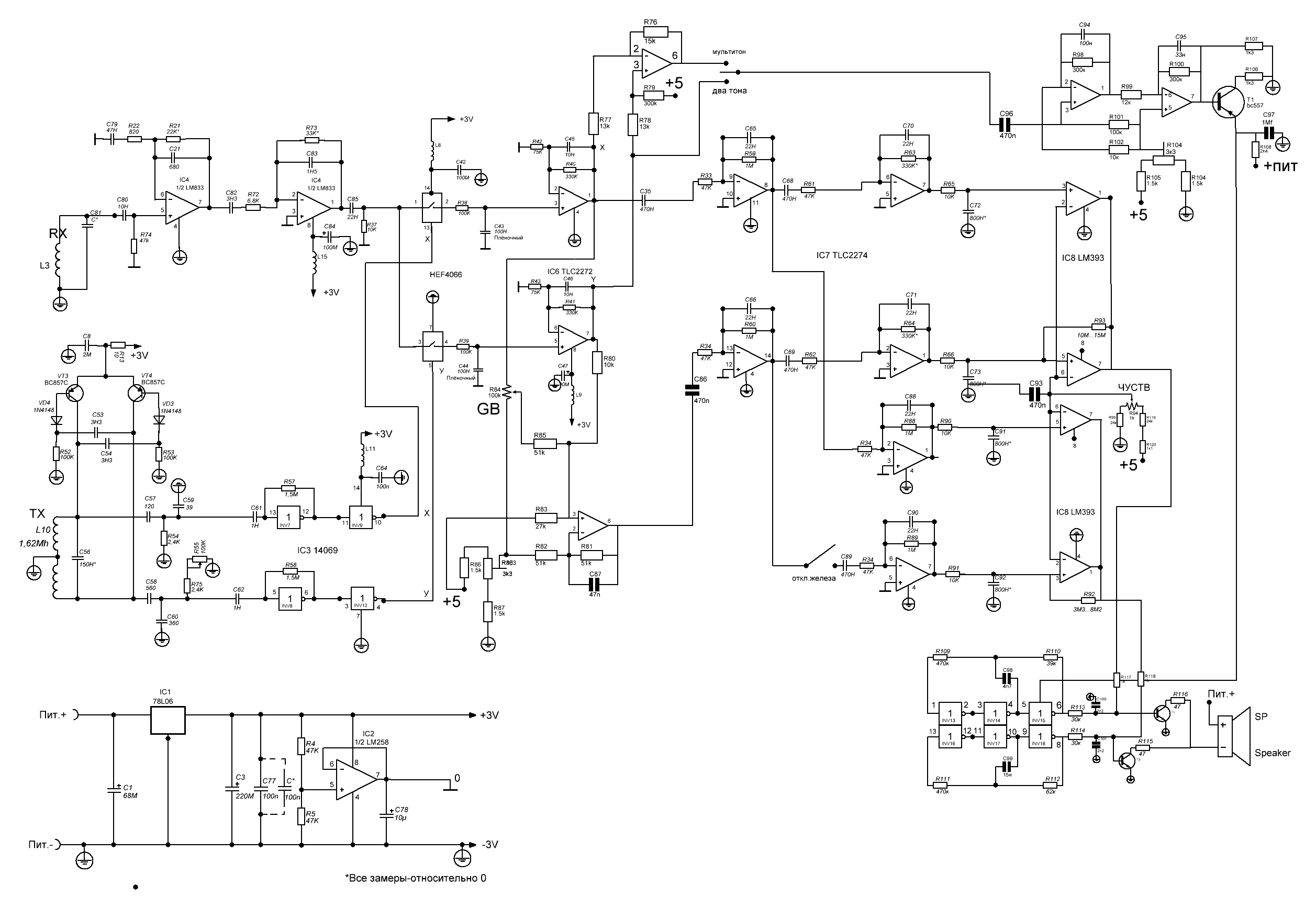

вот что то на подобии такого
#6
(22-02-2022, 00:36)transistor856 : что то на подобии такого
прежде, чем рисовать "такое" вы хотя бы в даташит LM833 заглянули..
у вас питание +/-3В, а 833 требует +/- 15В (и при +/-15В питании на выходе будет +/- 13,5В).. вопрос сколько амплитуды будет при питании +/-3В.. ответ - не более +/-1,5В..

вот даташит на LM833

Файлы вложений

.pdf   LM833.PDF (Размер: 206.22 KB / Загрузок: 32)
#7
shah and mat питание там от балды,как было нарисовано так я в кучу и собрал,вопрос был не в питании
#8

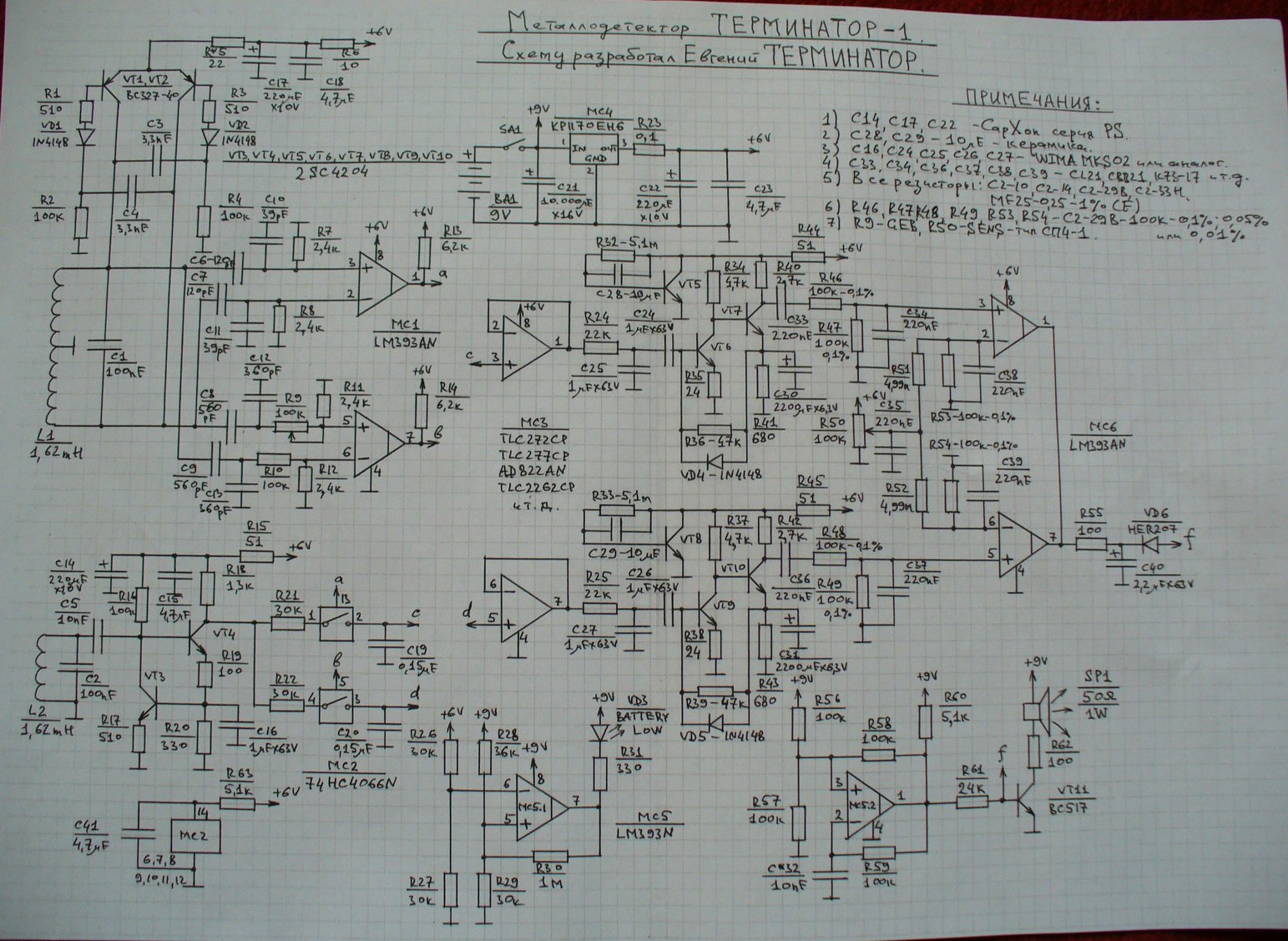

    а такой терм никто не собирал?
