GW Instek Sfg-2110 (Генератор сигналов специальной формы)
#1
Добрый день!

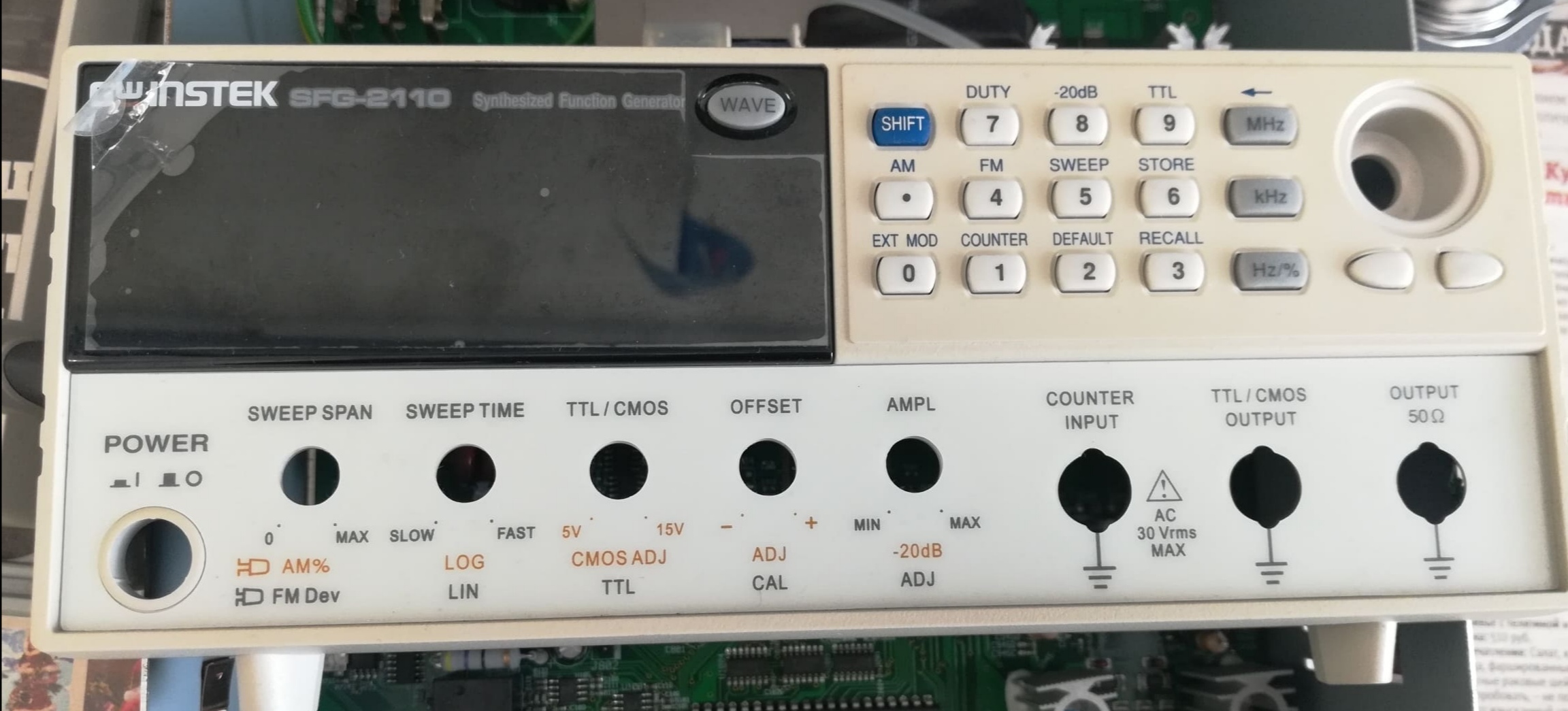

В нерабочем состоянии достался GW Instek Sfg-2110 (Генератор сигналов специальной формы).
Вердит был установлен и виновники выпаяны, но... потеряны.
Схему найти не удалось.

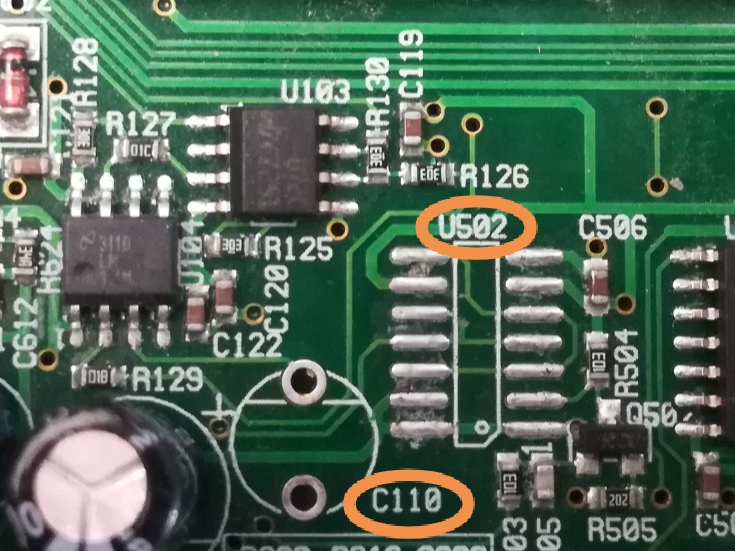

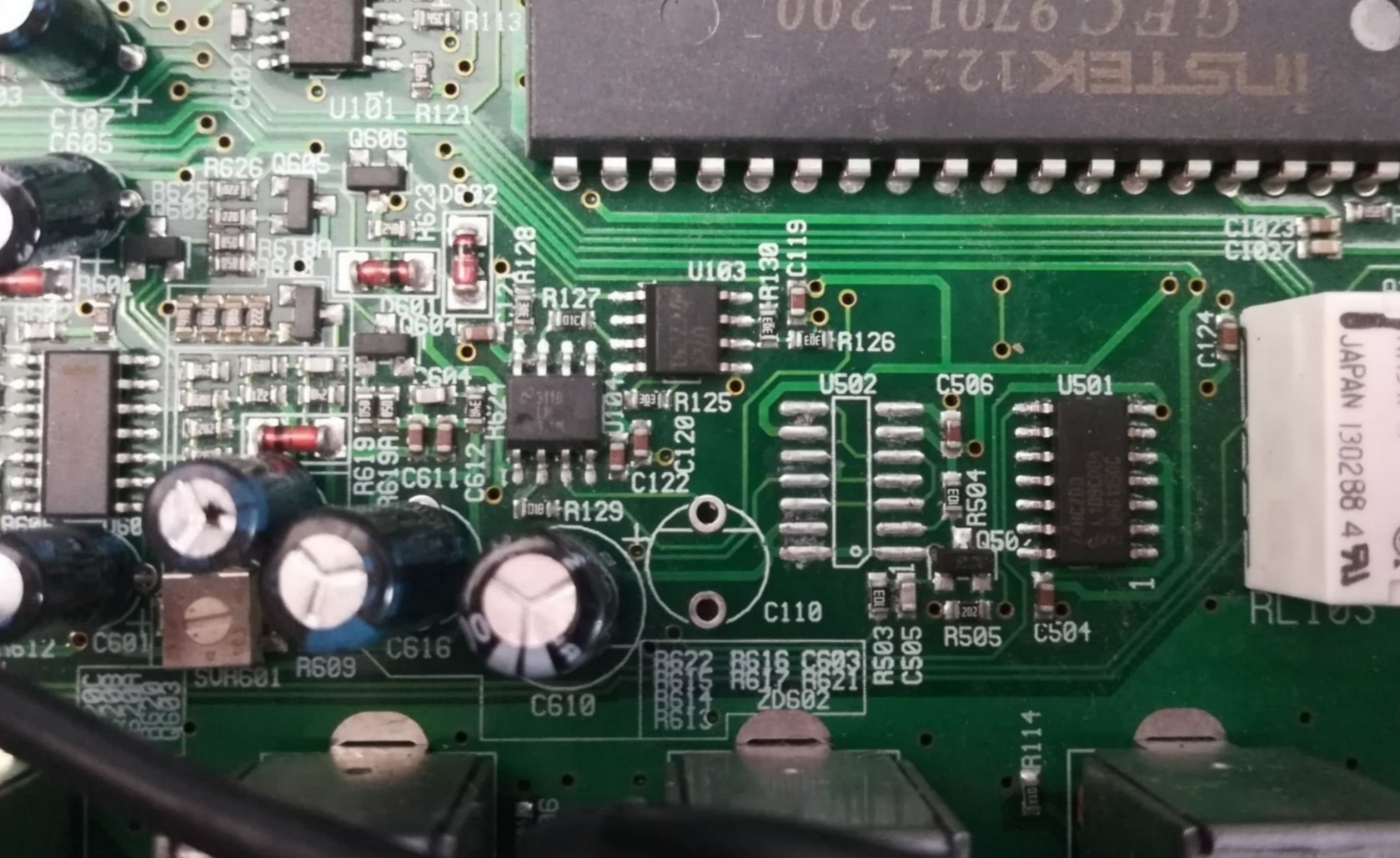

Прошу оказать содействие в уточнии номинала конденсатора C110 и типа микросхемы U502.



#2

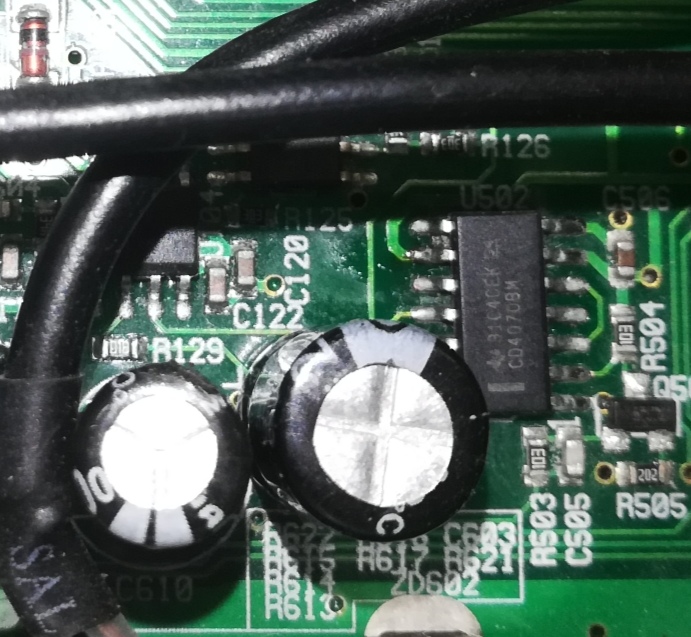

Проблема решена.
Конденсатор 220мкФ на 25В.
