15-08-2022, 21:18
Мотаете все обмотки в одну сторону. Потом , просто, подключите СХ к ТХ встречно (конец ТХ с концом СХ). Воском пропитывать не надо --- лучше сильноразведённым нитролаком или клеем Дракон...
Whites IDX PRO Настройка, начало работы.
|
15-08-2022, 21:18
Мотаете все обмотки в одну сторону. Потом , просто, подключите СХ к ТХ встречно (конец ТХ с концом СХ). Воском пропитывать не надо --- лучше сильноразведённым нитролаком или клеем Дракон...
15-08-2022, 21:25
Спасибо за рекомендации, но я если буду делать, то строго по вашей инструкции, а-то так и запутаться не долго. "Кольцо" ещё не разу не приходилось делать, а тут что-то схема попалась этого мд, детали все есть, а как появится время начну делать потихоньку.
15-08-2022, 21:29
Будут вопросы, пишите в личку
15-08-2022, 21:43
Благодарю за предложение, если возникнут вопросы напишу. Прибор вроде не сложный, с настройкой и катушками тож понятно теперь. Осоцил нужен ещё, но это найдётся думаю.
16-10-2022, 20:37
Доброго времени суток уважаемые. Хотел поделиться инфой по данному мд, а то тема есть и всё - ни схемы нет, ни печатки проверенной. Есть надежда, что не все собирают на мк или покупают готовый мд, поэтому делюсь. У меня он в процессе - плата почти готова, датчик тож почти, времени совсем нет.

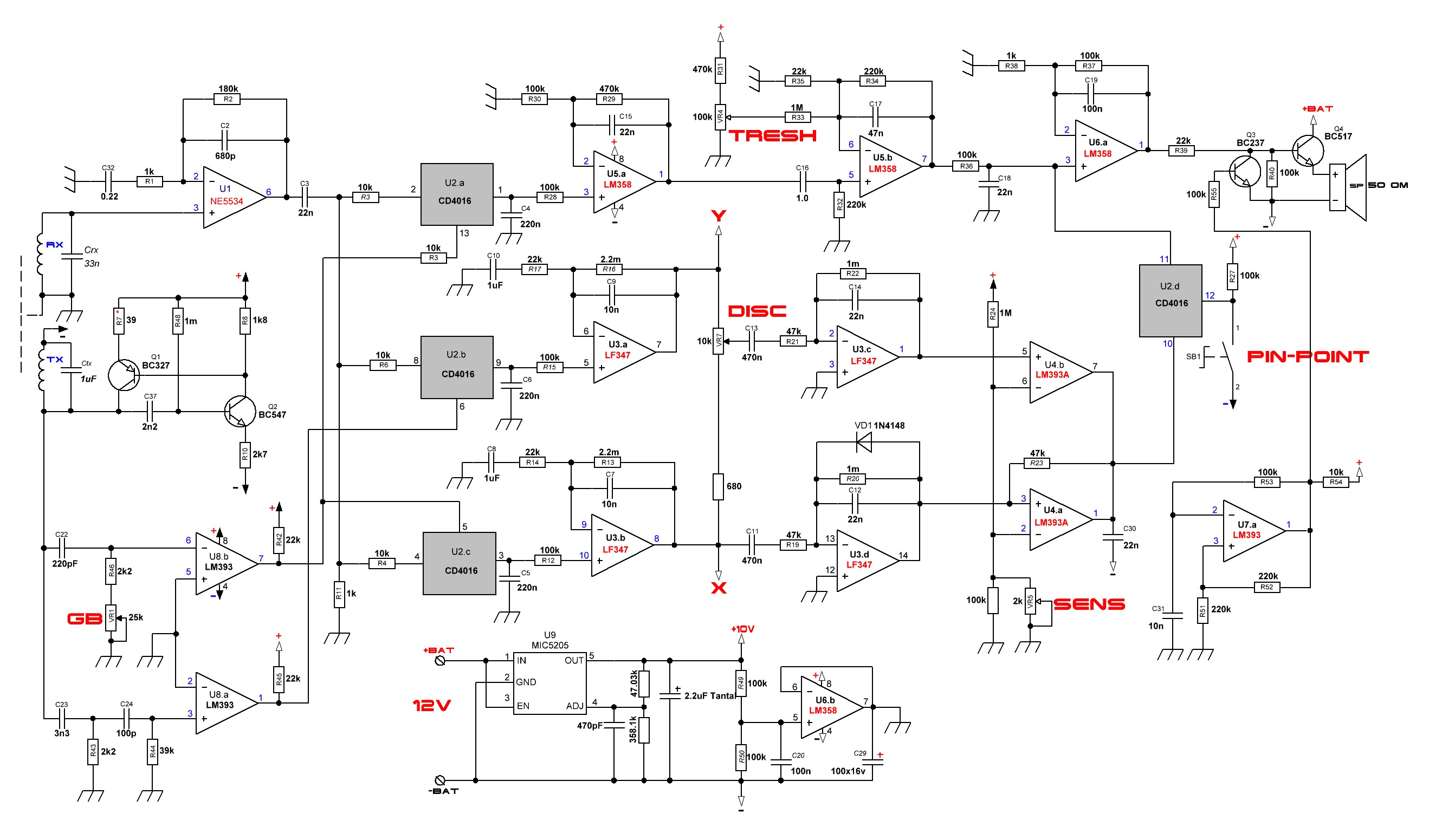

Вот, более новая версия. Изменения коснулись питания и узла SENS
16-10-2022, 23:34
Раз такое дело, то архив с vdi добавлю, может он и устарел, не знаю. По крайней мере работал с этим мд нормально вроде.
А у вас DExxTER случайно печатки lay нет под усовершенствованную схему? Был бы тогда комплект полный.
17-10-2022, 00:15
Печатка не меняется. На отдельной платке собирается стабилизатор и на плате корректируются номиналы обвязки SENS. Остальное навесом.
Стаб.rar (Размер: 173.47 KB / Загрузок: 163)
01-12-2022, 08:23
Ну вот он какой получился . Индикатор батареи : 12,5 max, 10,4 min - пока хватит, потом если что подкорректирую, рез R2 6,8к. Потребление 13 mA всего девайса, думаю из-за дисплея так немного, но это и к лучшему.
01-12-2022, 15:54
Корпус уже сть?
|
