Блок питания SIEMENS WR50
#1
Приветствую Всех!
Прошу помогите , чем можете, своими знаниями. предположениями. Буду сердечно благодарен!

Это очень важно для меня, нигде не могу найти схему подключения.

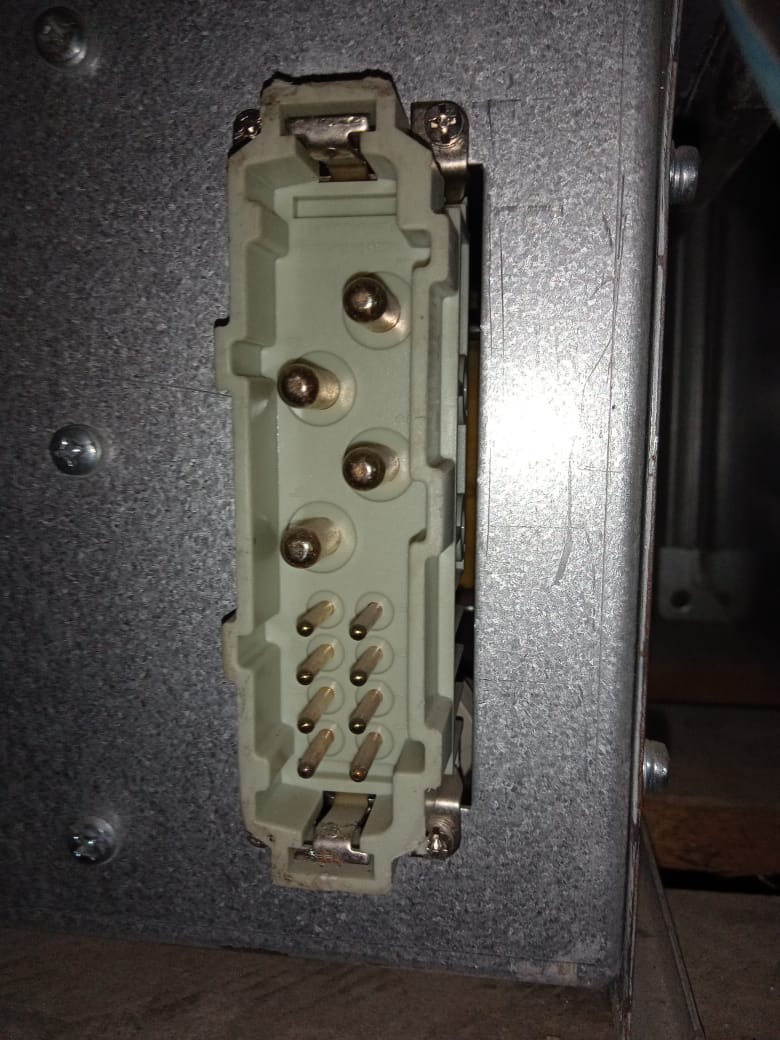

У блока сзади есть разъем , редкий, специальный. На нем нет никаких опознавательных знаков, надписей.

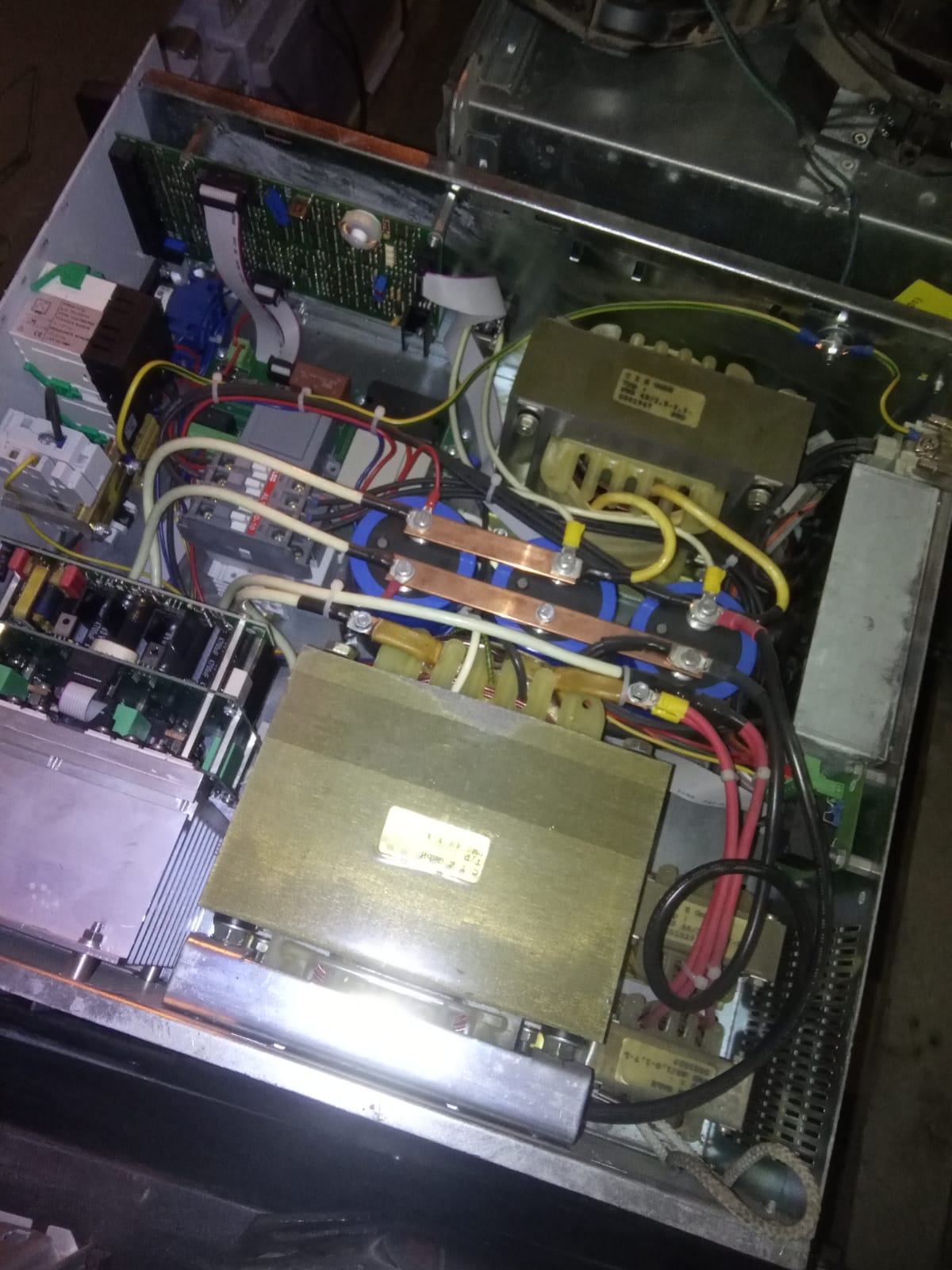

Провода к этому выходному разъему приходят из закрытой запаянной черной коробки , поэтому нет никакой технич. возможности проследить от какой детали, откуда идет тот или другой провод, чтобы хоть как то разобраться по подключению. Поэтому нужна схема подключения на аппарате  к этому разъему.  Он там всего один, куда вероятно
выходят и входные и выходные провода , в  том числе и аккумуляторные провода.

Мануал, характеристики я не нашел на блок. Быть может есть аналоги??? И по ним держать ориентир?

P.S: Если у Вас есть возможность нарисовать такую схему, я буду очень признателен.




П
#2
(22-06-2022, 15:53)tsimb : У блока сзади есть разъем
Так покажи этот разъём
#3

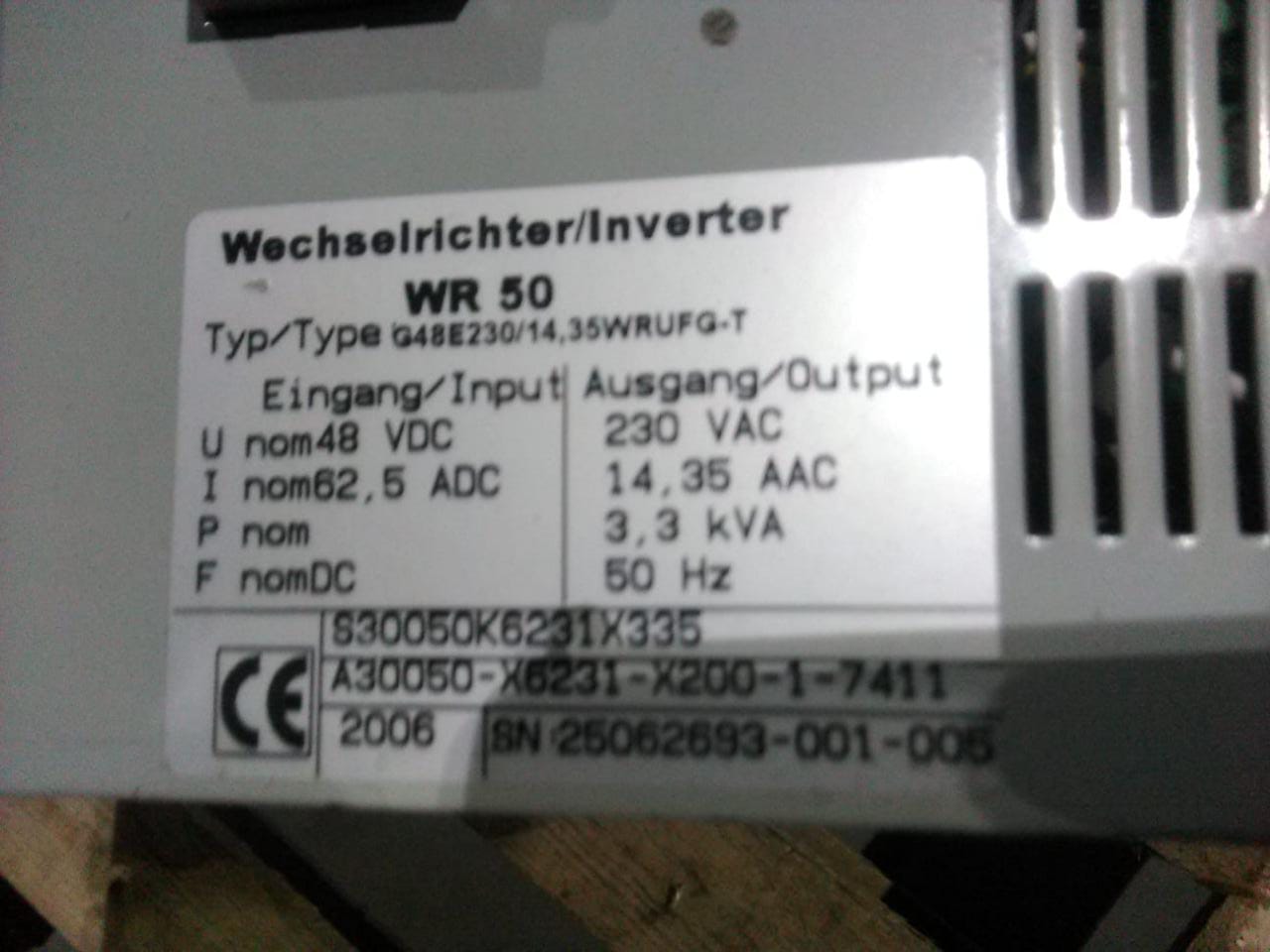

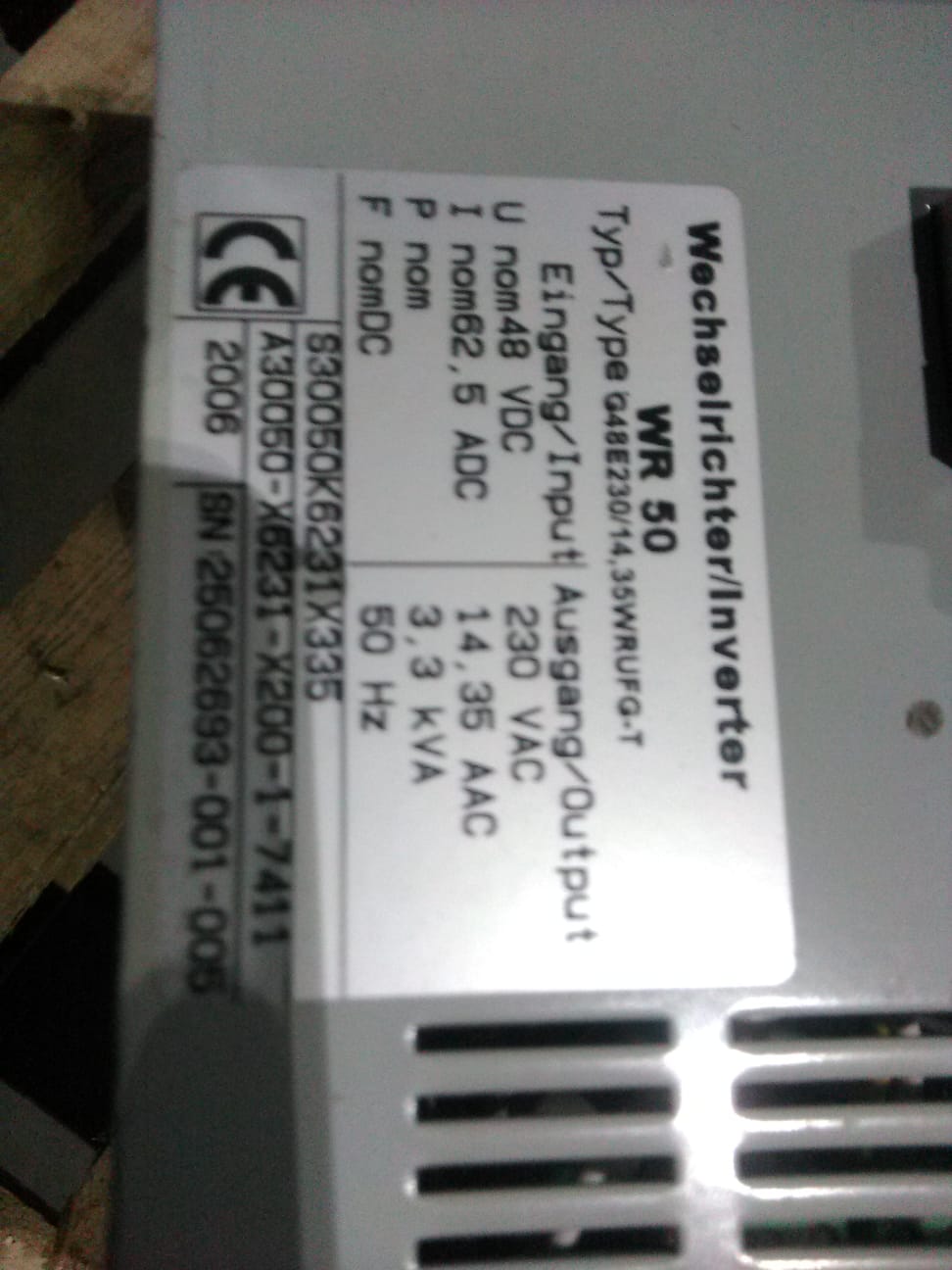

....Ну блок питания для этого модуля название весьма условно, мне кажется более интересней здесь название преобразователь ну да ладно. Это запчасть - инвертор.Ано делает из постоянки переменку в данном случае. Инвертор какого то упса и там написаны характеристики его входа а именно что в него входит питание аж целых 48 вольт а наружу из блока получаете переменное 220 частотой 50герц  мощностью 3.3 ква.Значит входит в него напруга в 48 вольт с какой нить  акк.батареи...Выход переменка что хотели обеспечить бесперебойным питанием.
Ну уж если нет на него никакой схемы и по проводам совсем никак!? то тут только одно - осторожно его разобрать, а там будет видно какие будут провода питания с акумов то есть вход силы а какие выход силы.
#4
(22-06-2022, 17:39)caha2011 :
(22-06-2022, 15:53)tsimb : У блока сзади есть разъем
Так покажи этот разъём
Сделаю фото! Благодарю.
