Импульсник водолаза
#1
        печатка в спринте

.rar   Водолаз Пи.rar (Размер: 85.25 KB / Загрузок: 48) ноль настраивается как и обычно осциллом - по той части периода где импульса нет, в конце хвоста или до импульса. успехов 8
#2
Это издевательство над Форумом или главное участие? Топикстартер хоть открывал файл залитой печатки? Где схема? Где Тайминги? Другие рекомендации по настройке? Этот прибор, судя по косой печатке- Гаррет XL 500 зеахантер. Говно ещё то....
#3
Boltyara успокоитесь Вы. Все в свое время будет.
Это импульсник ирландца Эрика Фостера. Називается он «Aquapulse AQ1B» т.е. «Вода пульс».

https://translated.turbopages.org/proxy_.../aq1b.html
[Изображение: aq1b.jpg]



Цена прибора в настоящее время 87,5 тысяч рублей. В комплекте: блок управления, катушка 25см с короткой ручкой, бонефон и зарядное устройство.,
https://translated.turbopages.org/proxy_...202022.pdf

То что мне интересно это временная диаграмма стробирующих импульсов для воды а особенно морской. Ведь так можно легко настройть «Пират» для подводного поиска.
#4
(30-07-2022, 16:53)Bryansk20172018 : Все в свое время будет.
Так в чем проблема? Надо было приготовить материал и залить, а не кормить интригами. Причем залить в подобающем виде. Вы вообще сами видели, что слили? Это можно выводить на печать под ЛУТ?  Какие 87,5 тыщь рубасов?  За то "Г"?. Я ж ясно написал: это Гаррет пятисотка. Сюрфмастер тож стоит немало. Так и что с того? Плата делается за день, стоит копейки. И этот прибор действительно эффективно работает и на пляже и в зоне прибоя (мокрый песок) и в самой морской воде. А пират тут вообще никак не "прилепишь". То же ещё сравнение. 6

(30-07-2022, 16:53)Bryansk20172018 : временная диаграмма стробирующих импульсов для воды а особенно морской
Где??? не видно. Я на печатке увидел 33мкс Main Delay. А зачем так много? Морская вода позволяет меньшее время. Что можно обнаружить на такой задержке?
#5
(30-07-2022, 01:55)Bryansk20172018 :  Водолаз Пи.rar (Размер: 85.25 KB
Это же в каком редакторе удалось так загнуть лайку до 3D формата, что электролиты друг на друга позалазили. Тоже в восторге от такой подачи материала пусть даже с перспективой.
#6
Печатка срисована с шаблона, который, видимо, отсканировали немного согнутым..ИМХО
#7
Ну да, в какой то программе можно вертеть рисунок, что то с 3d связаное. Но точно не layout.
#8

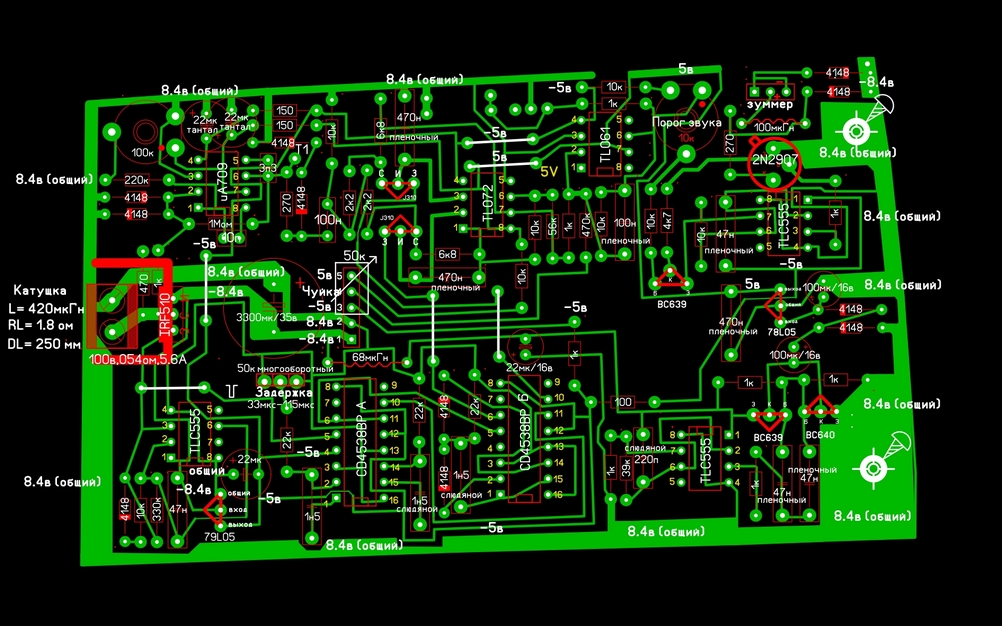

Вот старый как какашка мамонта Гаррик и аквапульс.....

А Эрик Фостер давно занимается другими приборами......

плата....

Файлы вложений Эскизы



.zip   подвода.zip (Размер: 284.45 KB / Загрузок: 22)
#9

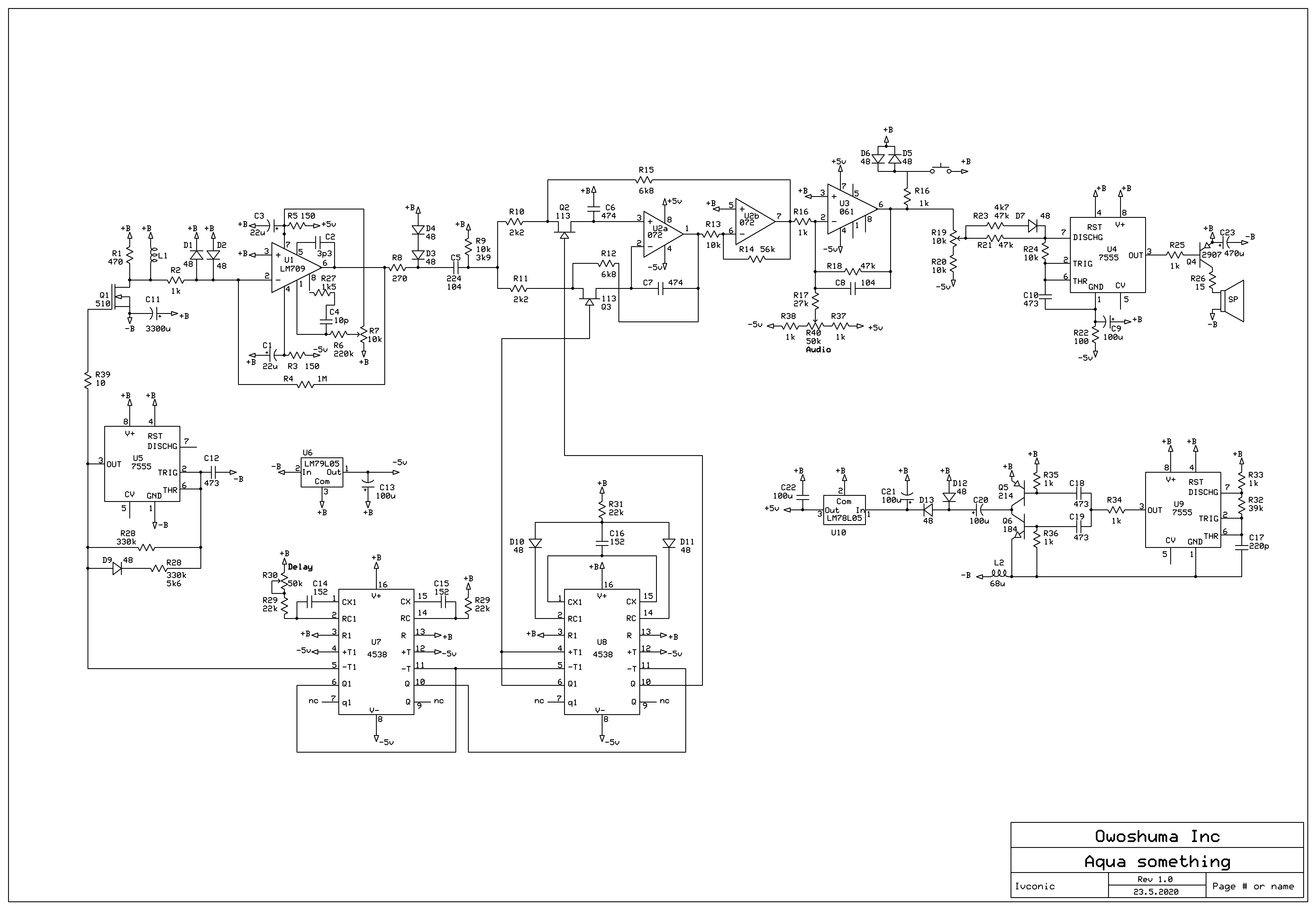

Схема в ExpressPCB и печатка гербер в ZofzPCB





.zip   Aква схема.zip (Размер: 56.35 KB / Загрузок: 36)


.rar   Аква гербер.rar (Размер: 165.59 KB / Загрузок: 23)

(30-07-2022, 18:59)Boltyara : Вот старый как какашка мамонта Гаррик и аквапульс.....
А Эрик Фостер давно занимается другими приборами......
плата....

Boltyara. Так точно. Я с этой платы срисовал печатку в спринте.

Вот растровое изображение.


Там есть изменения в схемы входного каскада звука. На печатке которую я срисовал выходной каскад звука позаимствован из голдскан-4.

#10

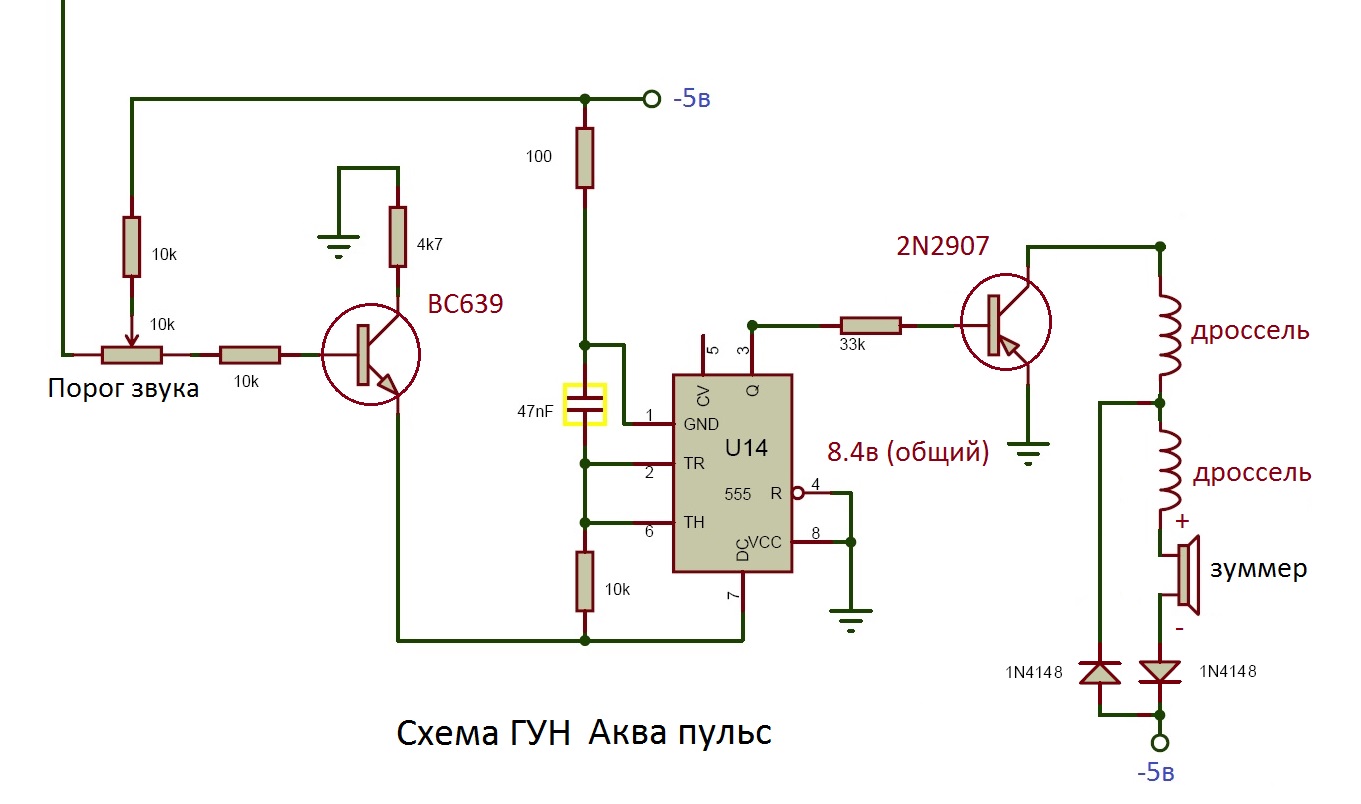

Вот схема ГУН по фото печатки от Boltyara.

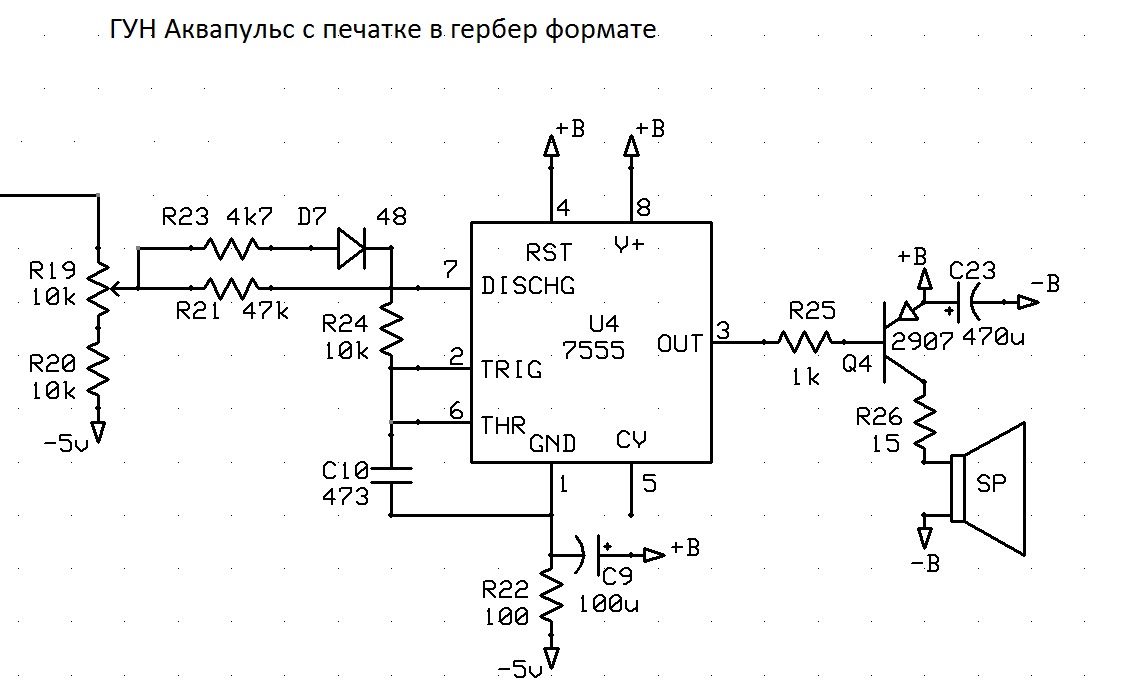

Схема с гербера


(30-07-2022, 18:51)-vlad- : Ну да, в какой то программе можно вертеть рисунок, что то с 3d связаное. Но точно не layout.

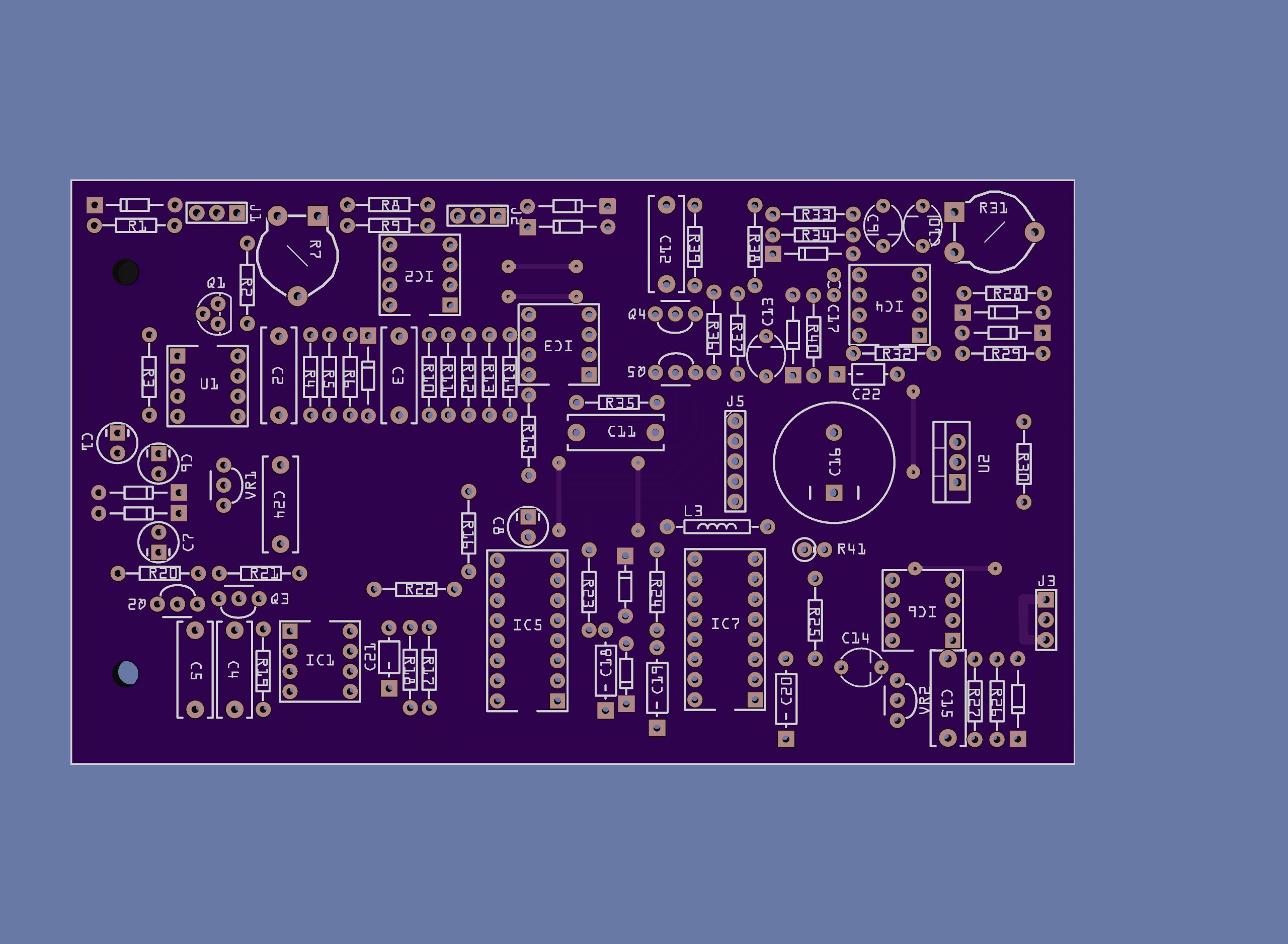

Влад верно. Программа называется ZsozPCB 3D Viewer - просмотрщик 3D гербер.
Ссылочка: https://translated.turbopages.org/proxy_...fzpcb.com/
