04-09-2021, 21:46
народ покритикуйте печать,хочу спросить,будет ли работать?и что еще нужно подправить для более менее правильной разводки
TGSL v5 79.rar
(Размер: 51.93 KB / Загрузок: 404)

TGSL печатка
|
04-09-2021, 21:46
народ покритикуйте печать,хочу спросить,будет ли работать?и что еще нужно подправить для более менее правильной разводки
![]()
04-09-2021, 22:14
Не могу глянуть что за печатка Но на старом форуме мне комрад дал печатку в дир корпусах Спасибо ему )) С телепона смотрю сорри
04-09-2021, 22:21
04-09-2021, 22:27
не могу картинку скинуть,ограничение срабатывает
BIOS, да вот и она
05-09-2021, 21:06
05-09-2021, 21:11
Причем, компактно, с максимальной плотностью, с минимумом перемычек)
05-09-2021, 22:26
Есть и в смд,правда двухстороняя,а также печать эльдорадо ,размер 90 на 30,с одной стороны приёмник,с другой передатчик
05-09-2021, 22:42

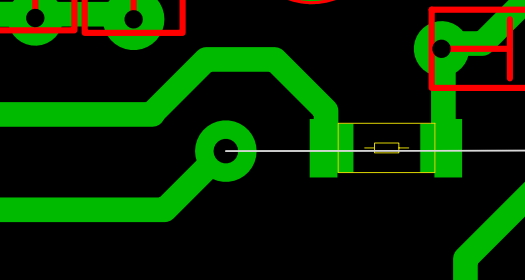

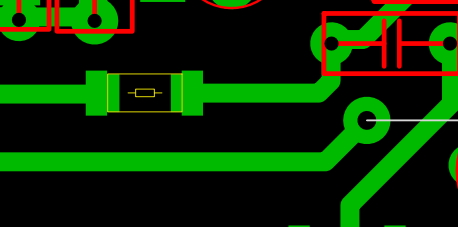

А мне нравится комбинированный монтаж. С одной стороны чуть практичнее в сборке, с другой --- удобнее при настройке и подбору ОУ. Немного причесать (пример на скринах) и получится зер гут!
06-09-2021, 01:25
Мне и самому такой смешанный монтаж по душе,а за подсказки спасибо исправлю
Если честно то это 5 версия печатки,создавалась около месяца,есть и версия с теми оу что в оригинале,но из-за трудностей с приобретением лм308 и её аналоги пришлось так выкручиваться,сам прибор мне нравится
06-09-2021, 01:51
У меня тоже много времени уходит на доводку плат. Каждый день открываю плату и что-то обязательно подправлю --- люблю когда всё красиво. Да и паять красиво разведённую плату гораздо приятнее, нежели абы как начерченную.
|
