А если не коротить?

Thr 12

---

Поменял датчик, в вертикальном положении , Thr4, чуйка на 5 коп 30 см.

[KEN]

Так, что-то странное, перепаял я выводы АЦП, залил v1.5 и никакого двойного отклика, все сразу чётко заработало и отстройка феррита и отклик. Вопрос, что было у -vlad- и будет ли такое у других? И как это учесть в коде, делать что-ли отдельный пункт меню?

gal  у вас сразу был одиночный отклик?

Проверил оба датчика, всё чётко, одиночный отклик, порог реально можно опустить ниже.

[gal]

gal  у вас сразу был одиночный отклик?

Пока испытывал 3 датчика, один шумит, второй имеет два отклика (так и оставил ), третий (тот последний ) один отклик сразу .

[KEN]

Подозреваю что фаза переворачивается при поиске резонанса.
-vlad- если не сложно проверить один момент.

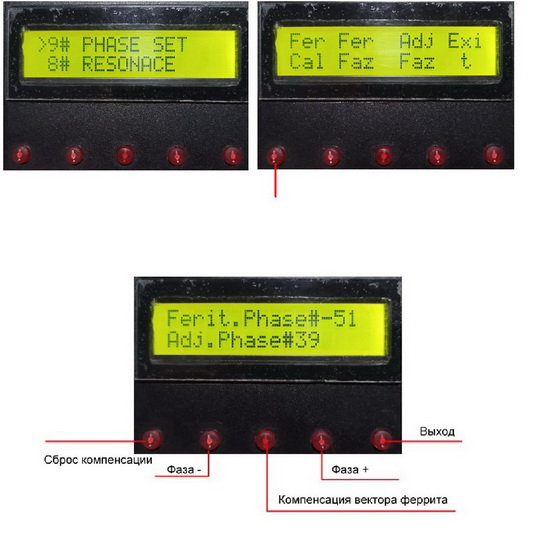

Надо уже на отстроенном датчике, перейти в меню "PHASE SET" потом на крайнею левую кнопку "Fer Cal" потом опять на крайнею левую кнопу "Сброс компенсации" и провести отстройку феррита. Интересно появиться ли опять двойной отклик, ну или у кого-то пропадёт.

[gal]

Датчик двойной отклик "PHASE SET" :
сделал как сказано не получилось, потом поиграл кнопками +/-
сброс, компенсация вектора и получилось получить одиночный отклик. На сколько сдвинул фазу не знаю, нажимал несколько раз эти кнопки пока не получился одинокий отклик.

[-vlad-]

Обязательно проверю. Что интересно на двух датчиках был двойной отклик. После (-1) все встало на свои места.
Датчики у меня абсолютно разные по технологии( и баланс у них разный, да и вообще один, тот что белый,он с экраном из графита,а тот что в черном корпусе,он РХ-экран конденсаторная фольга.
Еще один нюанс, я как то не заострял внимание в какой плоскости датчики(горизонально,вертикально) я настраивал, так же перепроверю.

[-vlad-]

проверить один момент

Видео наверное больше раскажет. Что лежачий, что вертикально - как то разницы нет.
Делаю сброс - потом МЕНЮ и проверил монетки, а там:Какафония+где то проскакивает двойной.
Далее настройка и все нормально.
////
Если хотите, могу залить скетч без (-1) изменения, там уже будет отчетливый двойной отклик.
Видео 4 минуты, может долго грузится у вас.
https://youtu.be/jL6FQqnHlGQ

[-vlad-]

Подозреваю что фаза переворачивается при поиске резонанса.

Сейчас я ещё одну вещь проверю. Только надо будет мне залить скетч без (-1) и кое что перепроверить.

[-vlad-]

Да была мысль одна, но не то, о чем подумал. У меня датчики один сведен на 120mv, а другой в районе 100mv(даже 90mv). Я знаю, что сводить ближе к (0) нельзя, возможен переворот.

Залил v1.4 и получил двойной отклик.
Зашел в меню (servis) и там с помощью маленького кусочка феррита (подклеил) довел баланс до 200mv, а другой датчик довел до 300mv.
Потом резонанс сделал и все равно двойной отклик был.
Мысль была, что Квант не справляется с датчиками менее 100mv, но при 200,300mv так же был двойной отклик.
Меня спасло только (-1) если прописать в скетче.

[-vlad-]

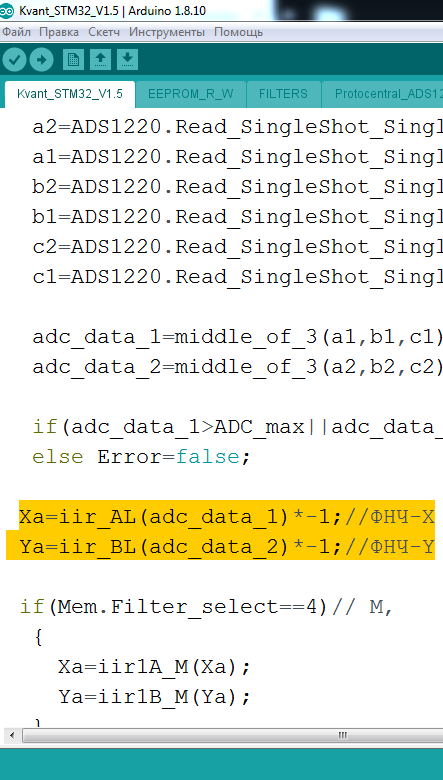

После v1.4 залил v1.5, так же двойной отклик, меняю на (*-1) перезаливаю и у меня все отлично работает.

---

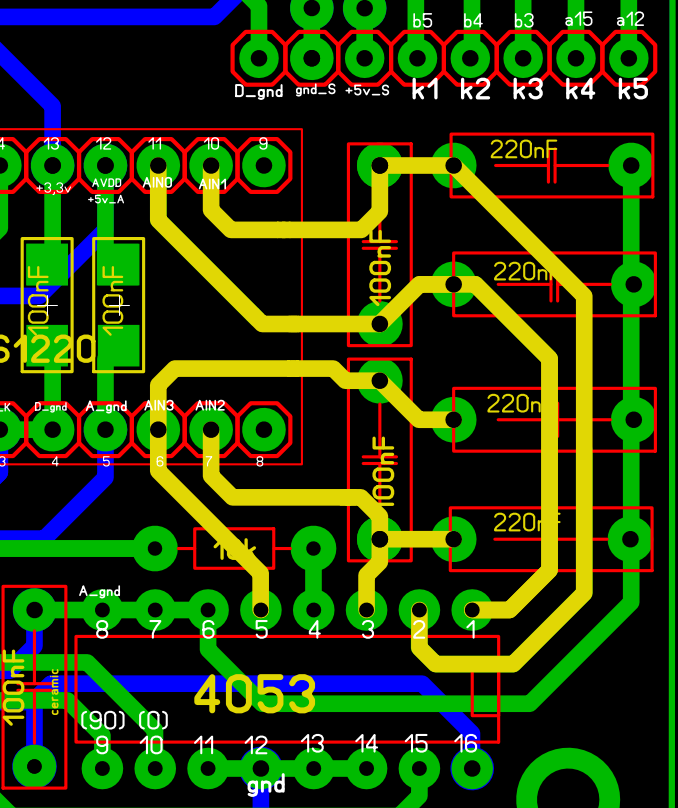

С ain0,ain1,ain2,ain3 у меня все верно(фото прилагаю и отметил желтым).

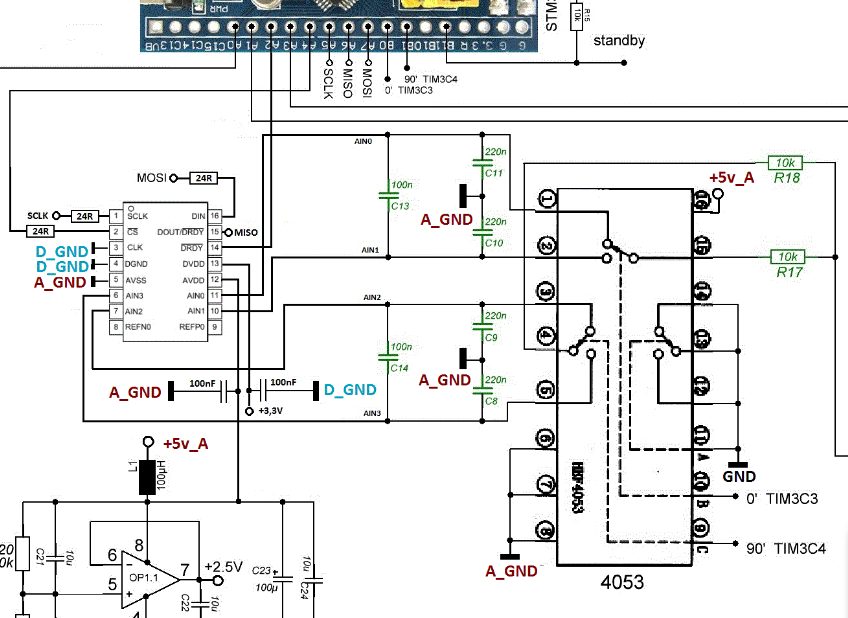

Схема ацп1220 так же верное нарисовал.

Где отличаются наши сборки, фиг его знает...но меня спасает (*-1).
