KEN,
Прошу прощения, но я кажется вас запутал и сам запутался...пост #601.
Там я кажется, перепутал DUE с UNO (где про бутерброды писал я). Прыгал с ветки на ветку и почему то написал про UNO.
...
Нет, делаю я DUE.
Это же будет DUE ? : mcp4725(без подтяжки),
модуль ЖК i2c(без подтяжки),
eeprom( с подтяжкой),
и два ацп 1220(или 711).
(25-04-2024, 23:21)-vlad- : перепутал DUE с UNO...
делаю я DUE.
(или 711).
На самом деле между ними разница только в количестве АЦП(ну и пару проводков добавить), так что можете залить скетч от UNO пока у вас один 1220, и поэкспериментировать с датчиком, отстройка и тд... и вообще понять что вышло с LCD i2c.
Китайцы отправили 711 самым долгим вариантом, полтора месяца как минимум.
Нет, на плате которую я сегодня траванул (пост#601 там красным обвел) там нет 1220.
Это stm32,мср4725,eeprom,звук,кнопы и выход на i2c экран. Вывел пяточки под шлейф на другую плату. А там всё остальное будет(за экранировкой).
Завтра паять только начинаю.
На этой плате, я могу только с ТХ поиграться, может после завтра..

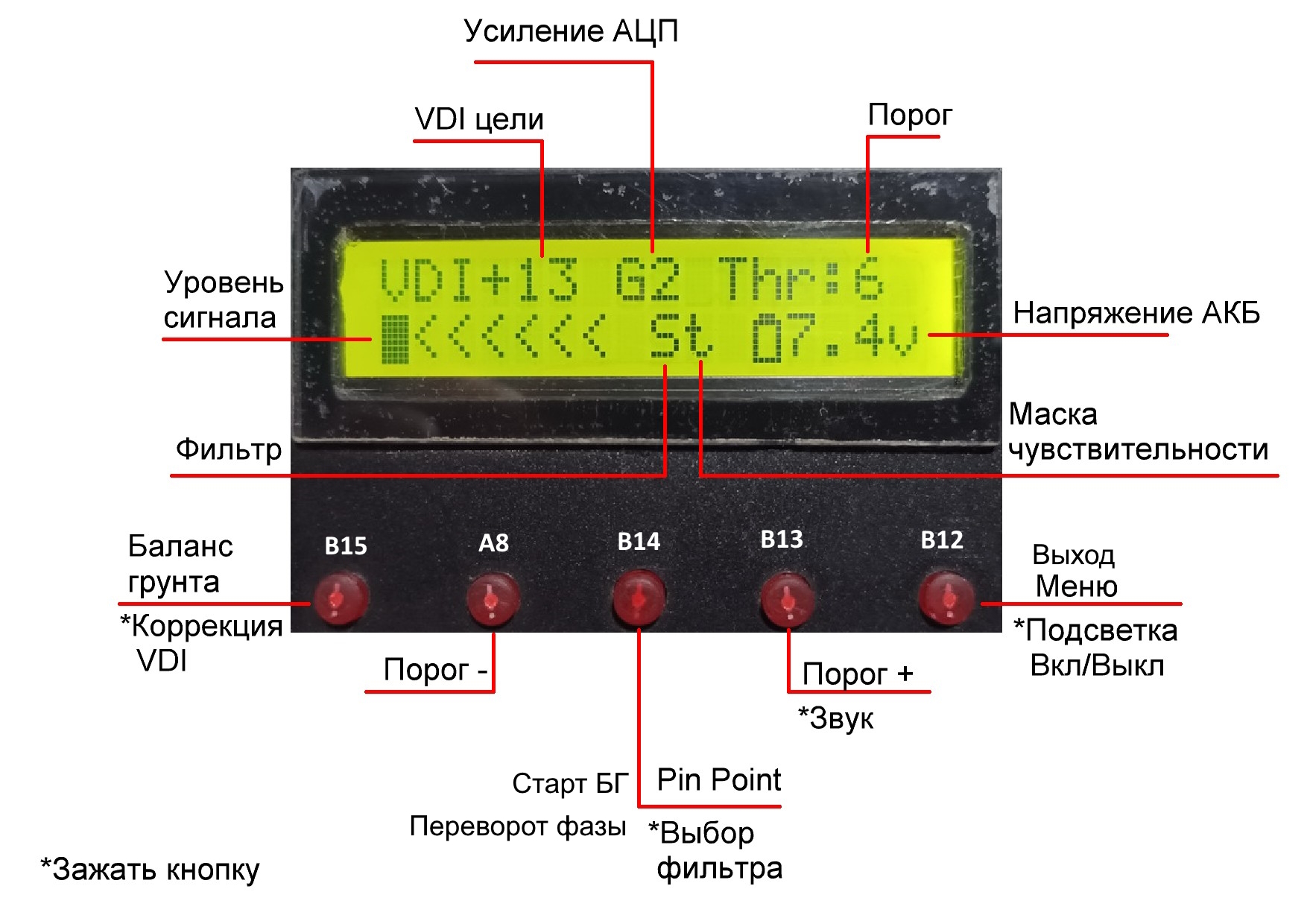

(25-04-2024, 23:29)KEN : LCD i2c.
Да, библиотеку я добавлю и скетч переделаю. Пост#501 в этой ветке.Самому интересно.
(25-04-2024, 23:29)KEN : отправили 711
У меня основная плата получается универсальная.
Всегда могу вторую плату после экрана отключить с двумя ads1220 и в будущем нарисовать с 711 и подключить.

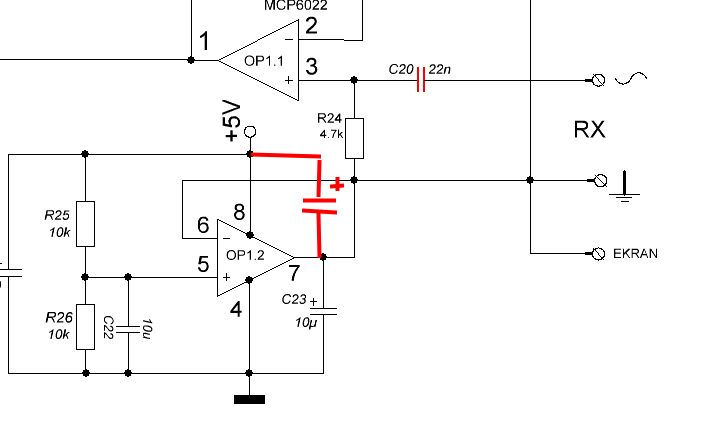

(26-04-2024, 19:13)VALLA : KEN, Сюда нужен конденсатор ?
Я даже сомневался нужен ли там конденсатор на землю, в Квазаре например его нет, ОУ прекрасно держит среднею точку с минимум шумов и пульсаций, я конденсатор там поставил так как у меня средняя точка это земля RX.
Нет.
Экранная земля, даже через конденсаторы, особенно ВЧ/керамика/пленка, должна соединяться с рабочей в одной точке и такое включение конденсатора в зависимости от разводки платы может сыграть злую шутку. Тем более С23 выполняет те же функции, мало - добавь.
Другими словами, обобщая - цепи питания должны сидеть на рабочей земле.
конд, там не нужен имхо.
И...но...
"Статика" (датчик лежит на столе дома) это "статика". Когда датчик будет летать над грунтом и травой и т.д. ...все будет по иному гораздо (!).

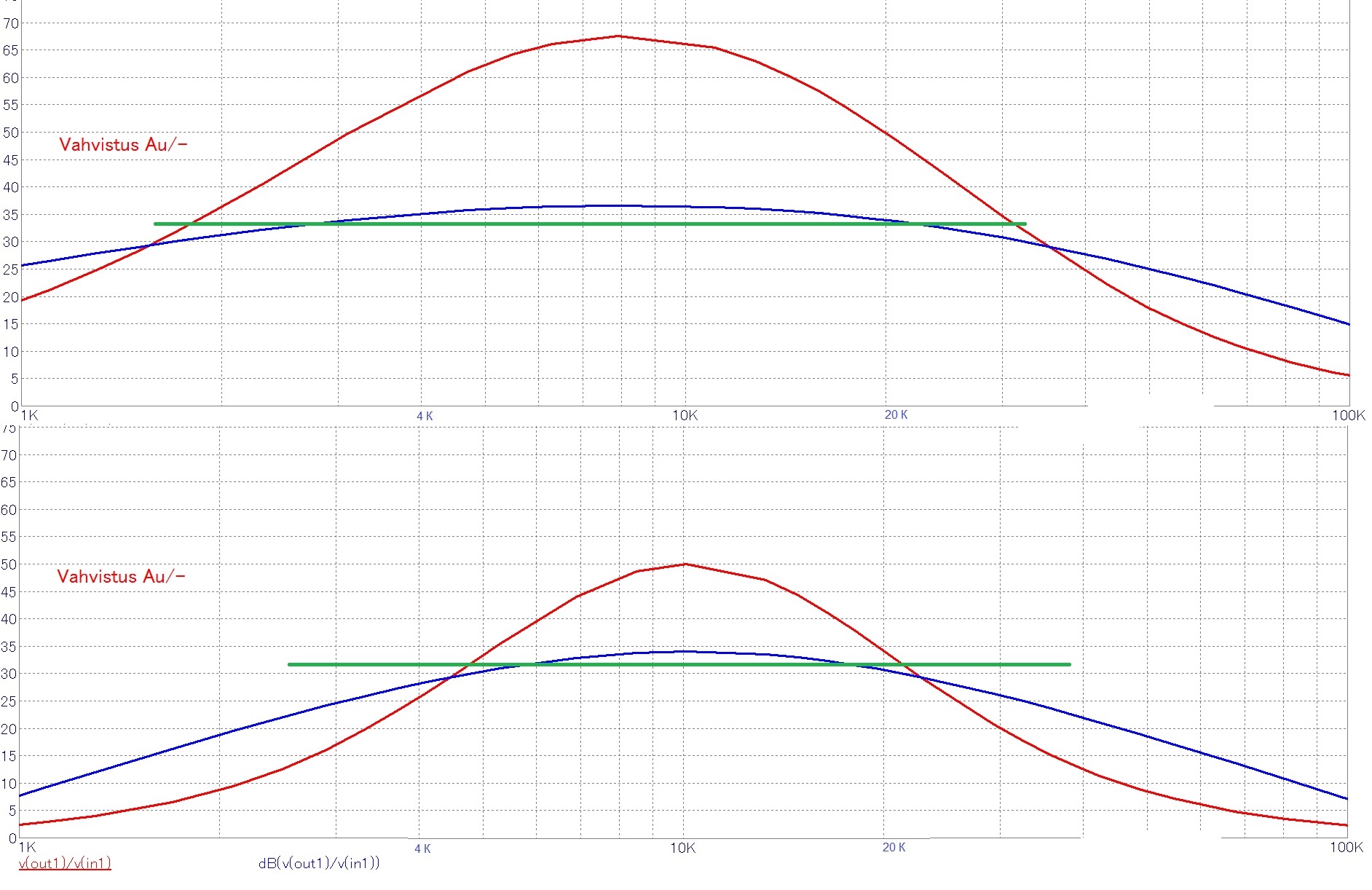

И поэтому, нравиться или нет, но рекомендую обратить внимание на усиление и "широкополосность" АЧХ ОУ и на ее существенное уменьшение. Да это или корректировка схемы и или доп.элементы и или доп. фильтра 3/4 порядка.
Как пример. Квазар Арм. Верх Авторская, низ то что у меня (и не только...). Проверено опробовано и сравнено и т.д. Спокойней стабильнее и т.д. Ни на что не претендую(!!!). Имхо дело личное. Но, рекомендую...попробуйте и сами все увидите/услышите.
