Квант ARM

[KEN]

На MISO, MOSI, SCLK присутствует постоянка ?

Между пачками данных на MOSI должен быть высокий уровень а на MISO то-ли низкий, то-ли высокоимпедансный(скорее всего), на SCLK низкий.

[VALLA]

Тут только пробовать отпаять один АЦП

Такой план тоже был. Ну что буду пробовать. Только подтяжку к 3,3 вольт попробую.

---

Тут только пробовать отпаять один АЦП

Первый пациент будет, где CS по отношении к земле показывает обрыв.

[KEN]

Надо -vlad-, попросить что-бы он посмотрел сигналы MISO, MOSI, SCLK своим цифровым скопом, у меня аналог - там всё будет по другому. Хотя у него нет DUE у него есть ARM, там немного по другому но в целом похоже.

[VALLA]

Только утром, все спят, фен не включить.

[KEN]

Вот так должна выглядеть передача одного байта по SPI. 2 это SCLK, 1 MOSI (зависит от байта данных), это если поймать и увеличить пачку данных, на MISO в этот момент АЦП должен тоже передавать что-то.

[VALLA]

Надо попробовать подтяжку на MISO

Сделал подтяжку, на MISO все исчезло.

[VALLA]

На моем вот так


[-vlad-]

2v/дел
50.00 us

---

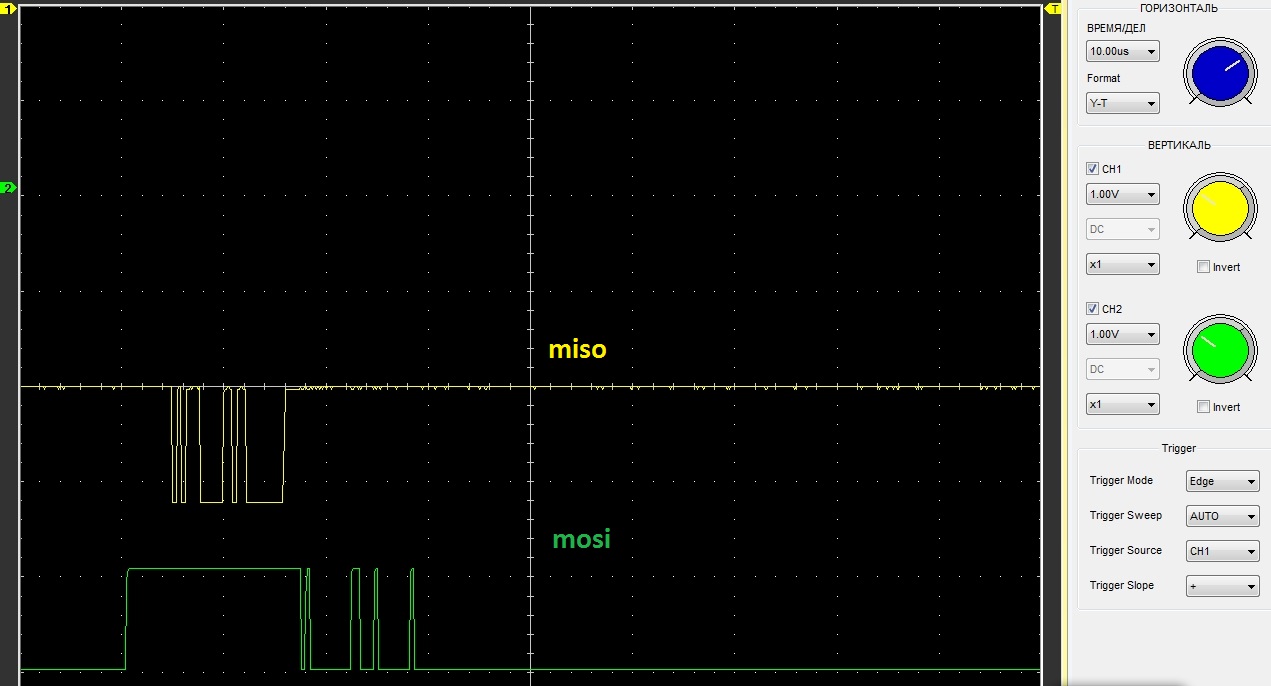

На моем вот так

У меня не так.

---

А тут 1v/дел 10.00 ms

---

1v/дел
5.000 us

[-vlad-]

функция рассчитывает поправку.

У меня такой результат.

[KEN]

Сделал подтяжку, на MISO все исчезло.

Понятно, АЦП не прижимает линию, то-ли вообще не работает, то-ли не видит данные от контроллера.

50.00 us

Да, так виднее сами байты, чётко виден ответ АЦП по линии MISO, у VALLA, просто развёртка выставлена медленнее пачки импульсов сливаются в один, ну и ответа по линии MISO нет.

Думаю, так же нормально.

Да, норм, но вот интересно стало-ли с калибровкой чётче VDI? просто с некоторыми целями VDI может немного плавать(+-) когда водишь целью над датчиком, с этой прошивкой это эффект может быть меньше. Надо сравнивать.
