Блок питания 150W MTK-150L-12 (12V 12.5 А)
|
16-02-2023, 16:59

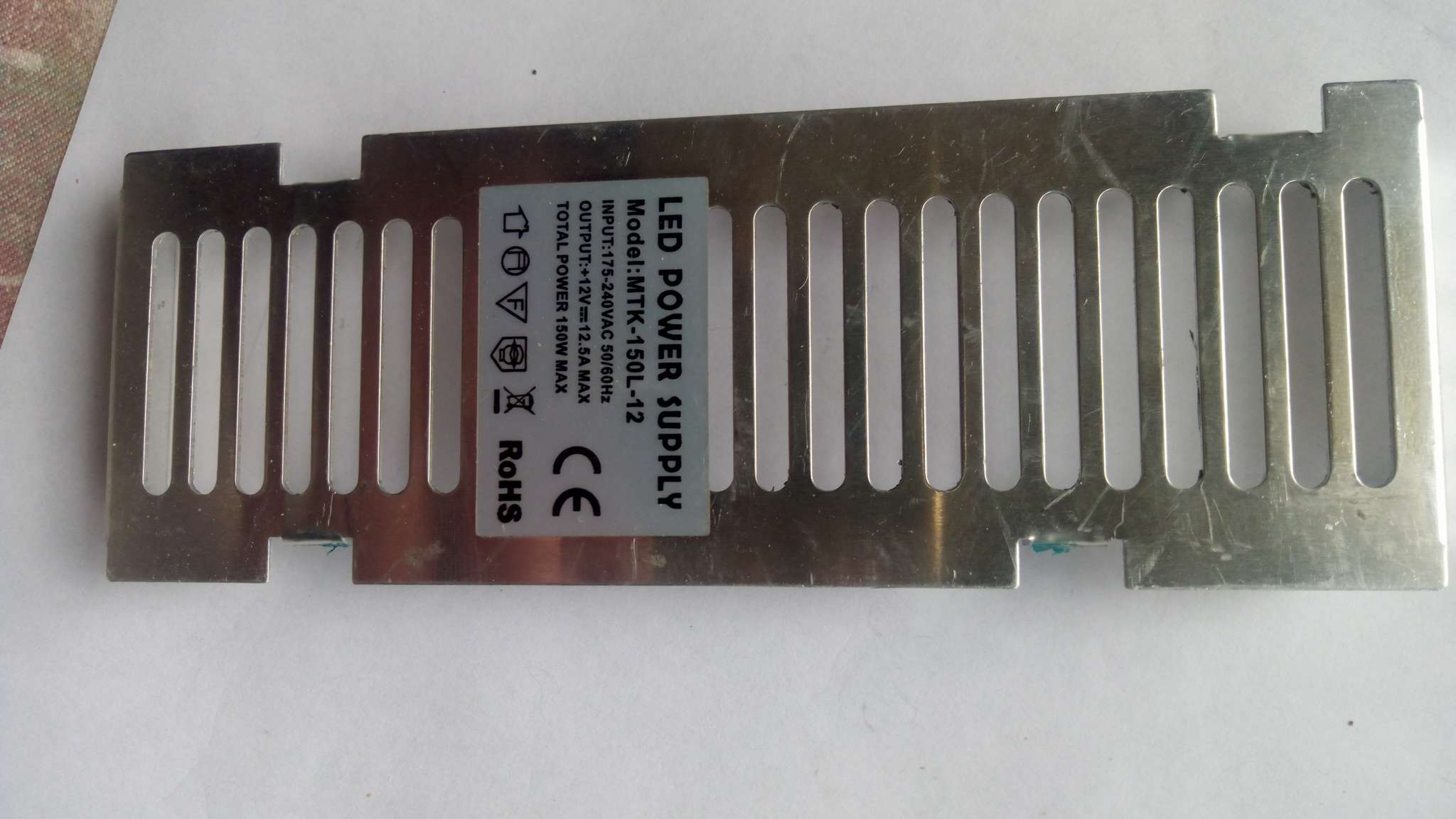

Принес с работы сын блок питания 150W MTK-150L-12 (12V 12.5 А) для светодиодных ламп. Включил, работает, выдает 12 вольт. Задумал я его использовать в качестве зарядного устройства для автомобильного аккумулятора. Но возникла проблема, в данном блоке питания нет резистора для регулировки напряжения. Найти его схему нигде не представилось возможным. Может быть кто то сталкивался с данным блоком питания, то подскажите, как в нем увеличить выходное напряжение?
Dom, Ищи стабилитрон или 431 на вторичке. От ног оптопары.
16-02-2023, 18:12
Напряжение стабилитрона рассчитывается Uвых минус падение напряжения на оптопаре, для 817 это 1,2 вольта вроде.
16-02-2023, 18:48

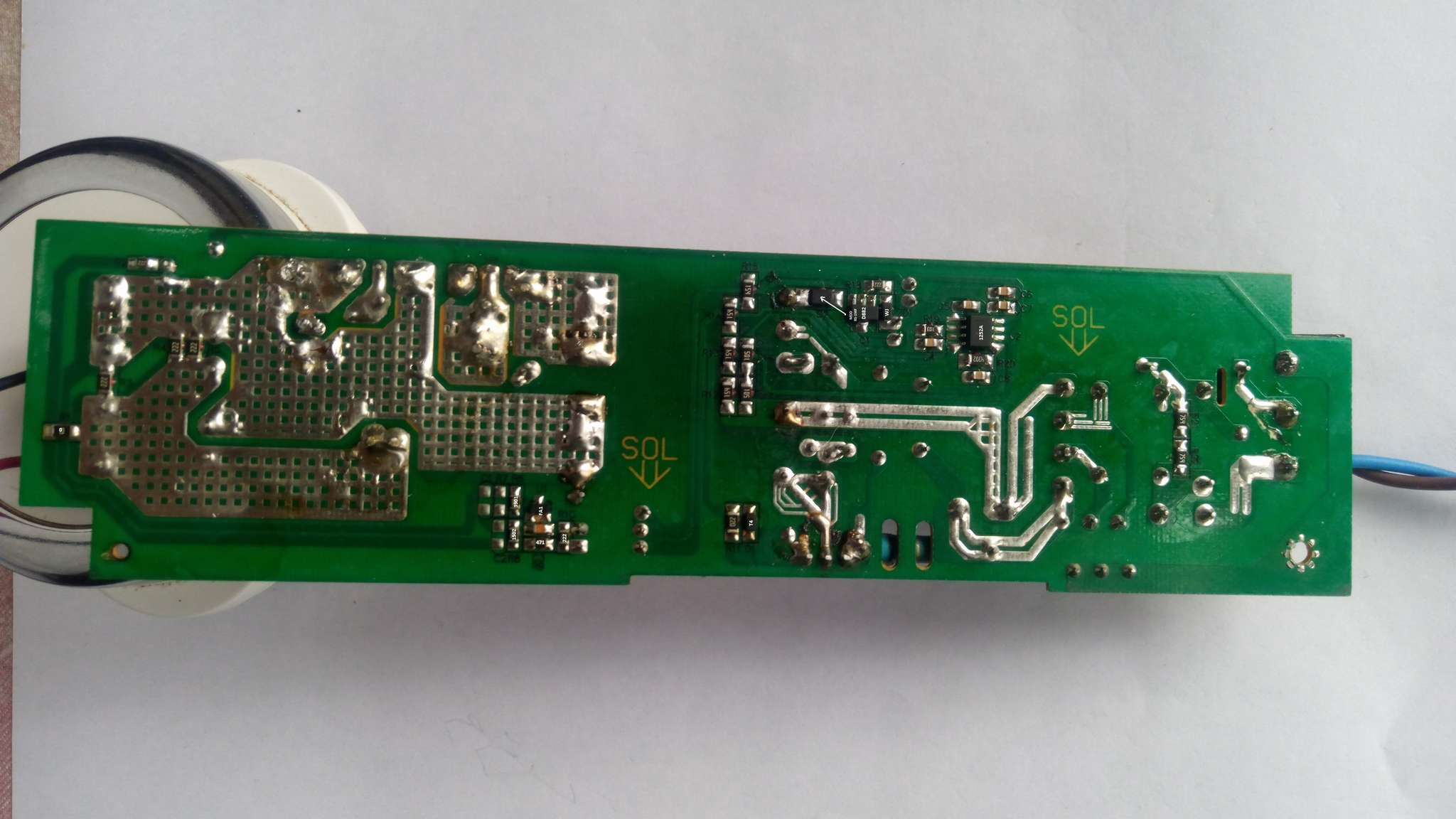

Без схемы, я бы очистил пену и срисовал принципиалку обведенного узла.
16-02-2023, 18:58
Не помещался рисунок, пришлось уменьшить.

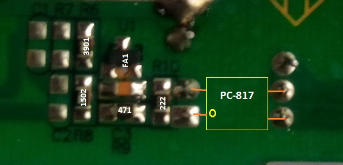

Там выше опто по меди, у ноги транса под пеной еще что то подпаяно. Это все нужно увязать в схему.
Если ЕА, то это и есть стабилитрон
|
|
