KiCad
#1
KiCad .   большая библиотека элементов , посадочных мест ,3д моделей  также есть редакторы Элемнтов и посадочных мест , Поддерживает 32 слоя , присудствует русский язык ( у меня установился автоматом) Немного о работе с KiCad , Составляем схему при этом создаются все связи, назначаем посадочные места .на прмер MCP6022 СМД монтаж (Package_SO:SO-8_5.3x6.2mm_P1.27mm ) итак со всеми элементами, проверяем на ошибки, идм в Pcb раставляем все по местам и крутим вертим чтоб связи как можно менше пересекались затем определяем контур платы с слое Edge. Cuts , как все лежит на плате можно посмотреть в 3д и за раз проверить контур платы. К сожалению автоматического трасировщика нет

Ответ
#2
Мне интересна эта тема, я сам перехожу с лайоута в ки кад.

А как там с лутом? С проги можно сразу на принтер?
Ответ
#3
Да можно выводить на принтер любой слой в формате 1х1 Я так подгоняю проекты в готовые корпуса
Ответ
#4
Я не разобрался как распечатывать отдельные слои,снес эту программу и опять сел на лайоут
Ответ
#5
Я тоже пытался познакомиться с этой прогой, но мне ДТ приглянулся больше. 44
Ответ
#6
Файл - Печать
Ответ
#7
Тоже пробовал CiCad, показался сложным. DipTrace понравился больше.
Ответ
#8
Аналогично... Только я использую связку DT+SL. Да и схема в KiCAD выглядит не совсем привычно
Ответ
#9
(07-09-2021, 15:14)DExxTER : Да и схема в KiCAD выглядит не совсем привычно
И что же непрывычного? Схему ведь составляето сами )
(07-09-2021, 15:03)VL60 : Тоже пробовал CiCad, показался сложным
Показался или сложнай?

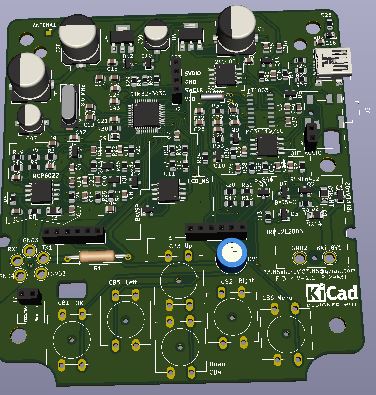

Результат работы в Кикад, Готовая плата
