[jogik745]

Alik, Всем спасибо. Всё заработало. Я чего то думал что da12 должна генерировать сигнал, а это счетчик. впаял da1 с обвязкой всё стабильно заработало (питание) потребление питания около 60мА. Если мультик не врёт.

[gal]

Если мультик не врёт.

Если описание не врёт то там чуйка 50 см, а как у Вас ?

[jogik745]

gal, ещё плата в процессе сборки. соберу, настрою отпишусь.

[gal]

там интересный датчик, ждём результатов

[gal]

около 60мА

А напряжение на L1 какое ?

[jogik745]

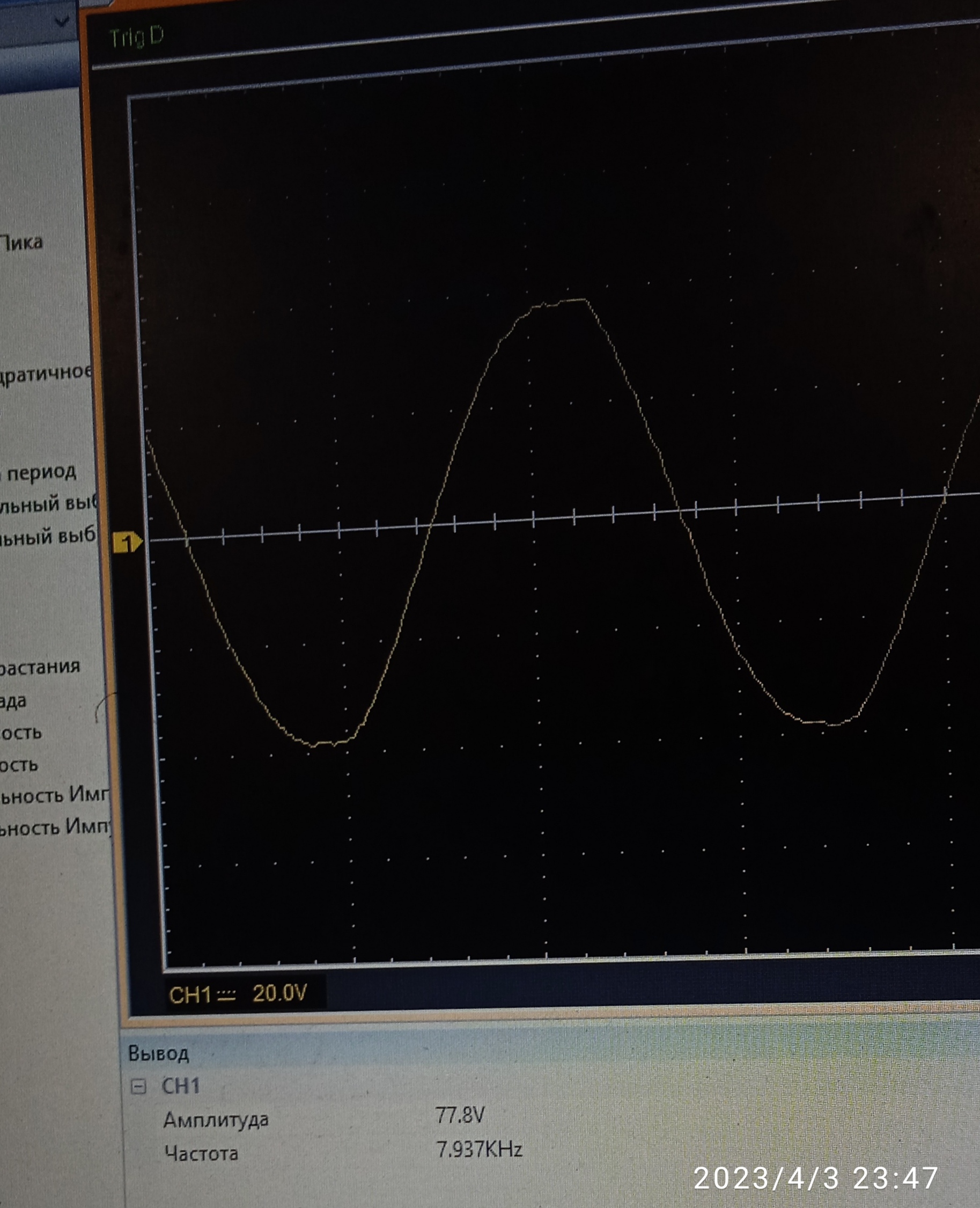

Доделал плату. Намотал катушку 8кГц. Нет звука вообще.

[gal]

Баланс датчика получился ?
Что там на пине #3 DA11 ?
Через сопротивление 10к и емкость 1 uF соединённых последовательно, подать сигнал с Da1 ножка # 6 на базу VT 4 = звук появился ?

[jogik745]

gal,

---

Настраиваю по порядку.

---

На Da11(кп2) пусто. Баланс ещё не сводил.

[jogik745]

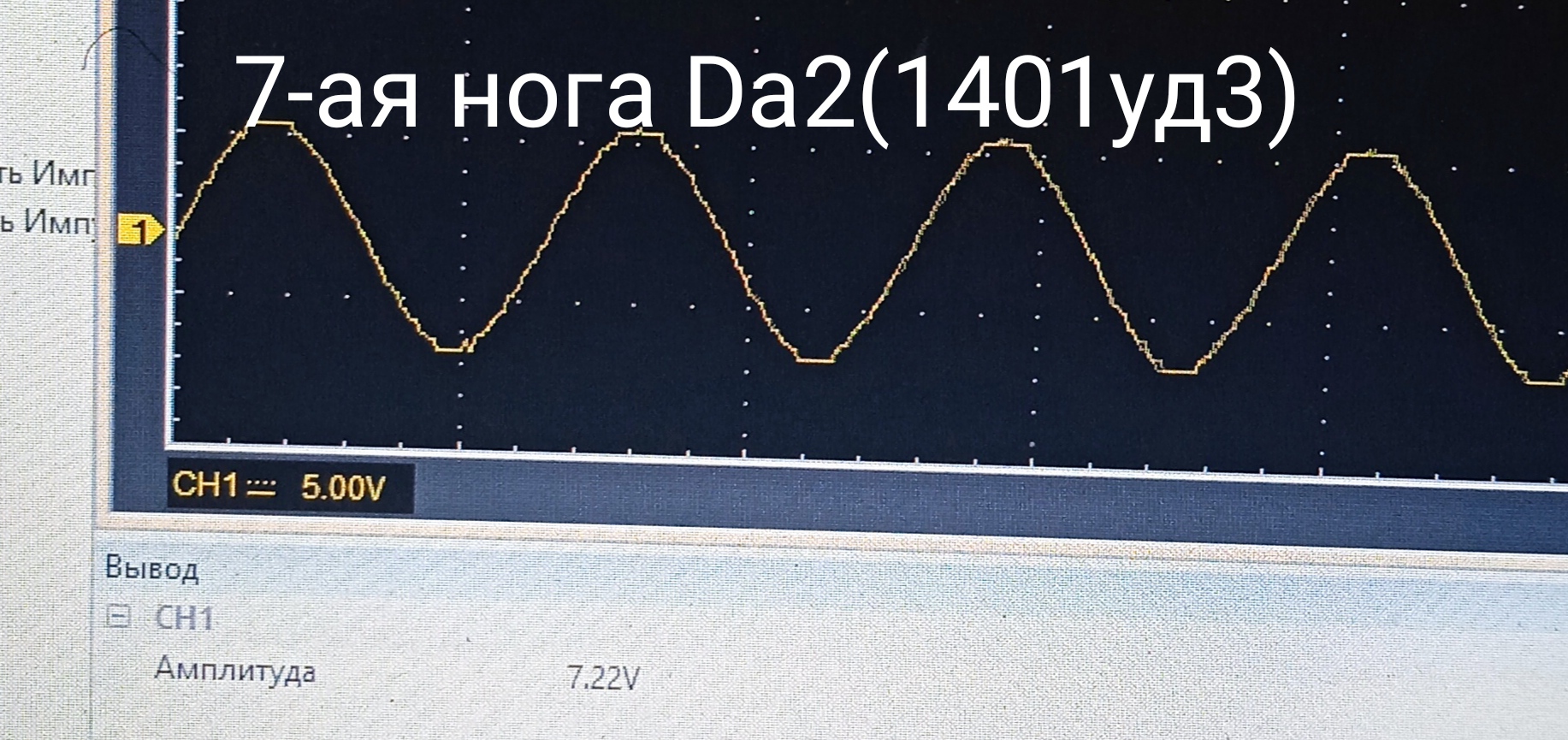

1 и 16 нога уд3. Это жесть выводы почти все неправильно подписаны на схеме.

---

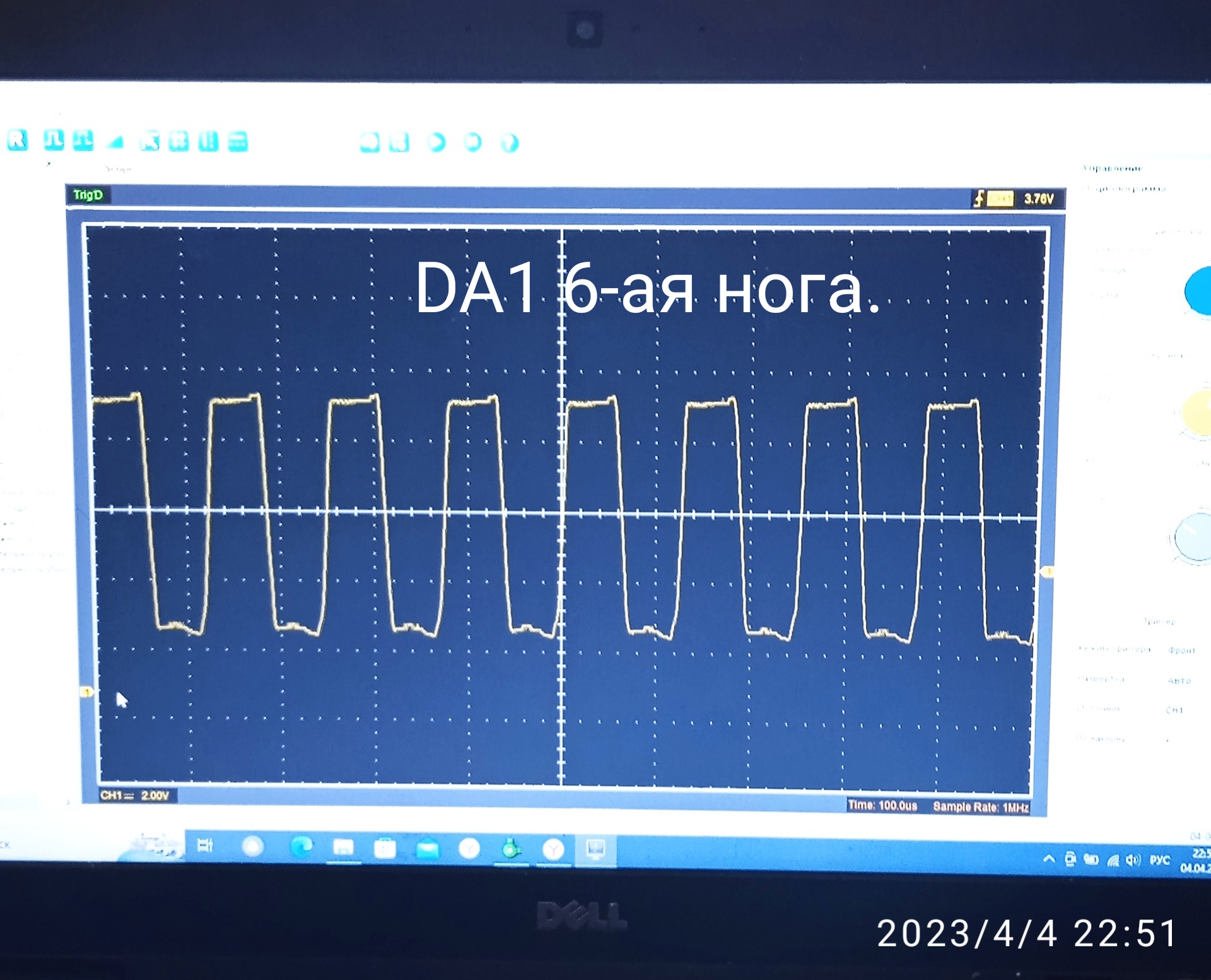

gal, с Da1 (6 нога на базу vt4(3107)) звук не появляется.

---

Баланс на 2+6ноги Da13 сводил до 120мВ.

[jogik745]

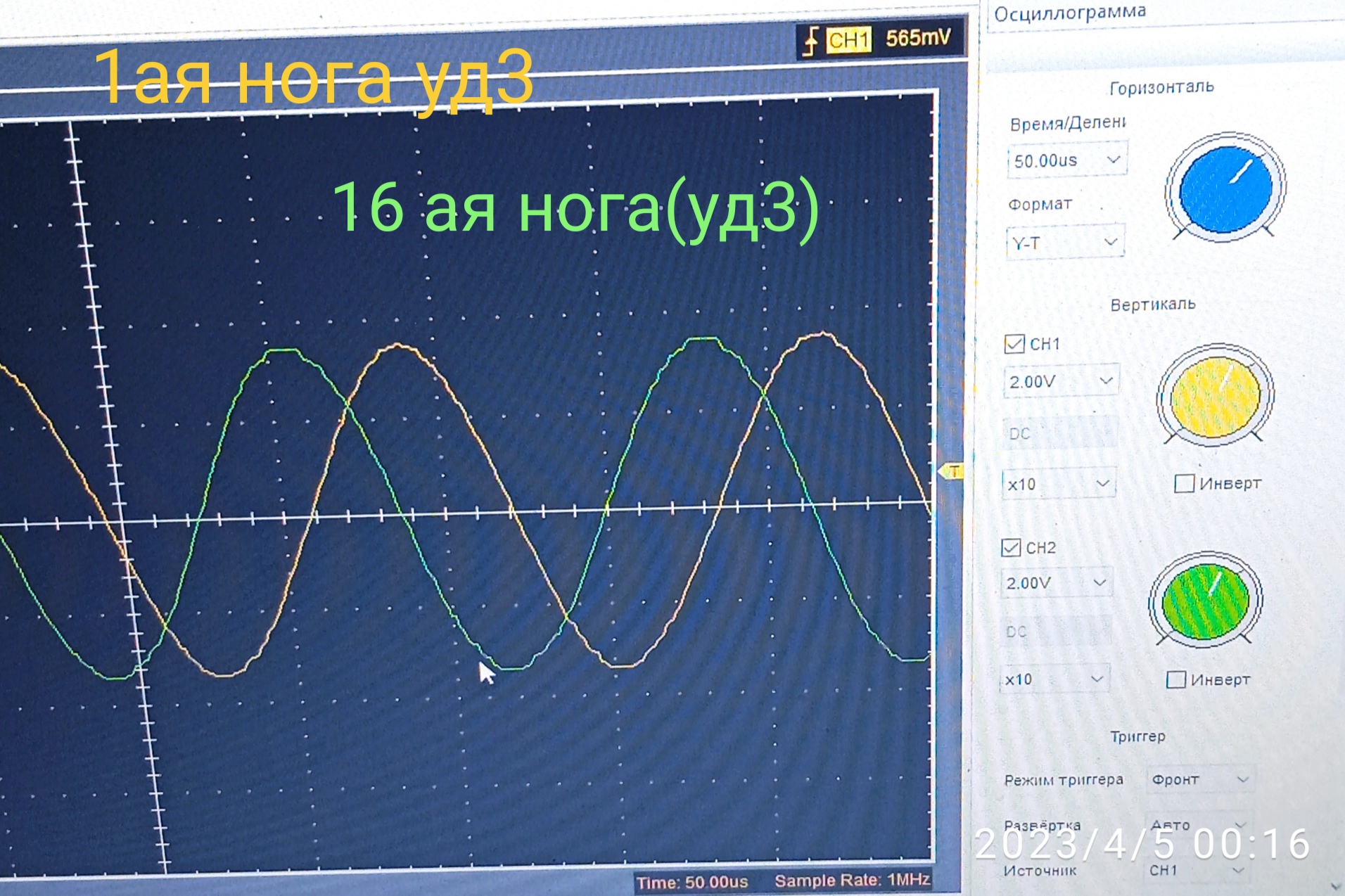

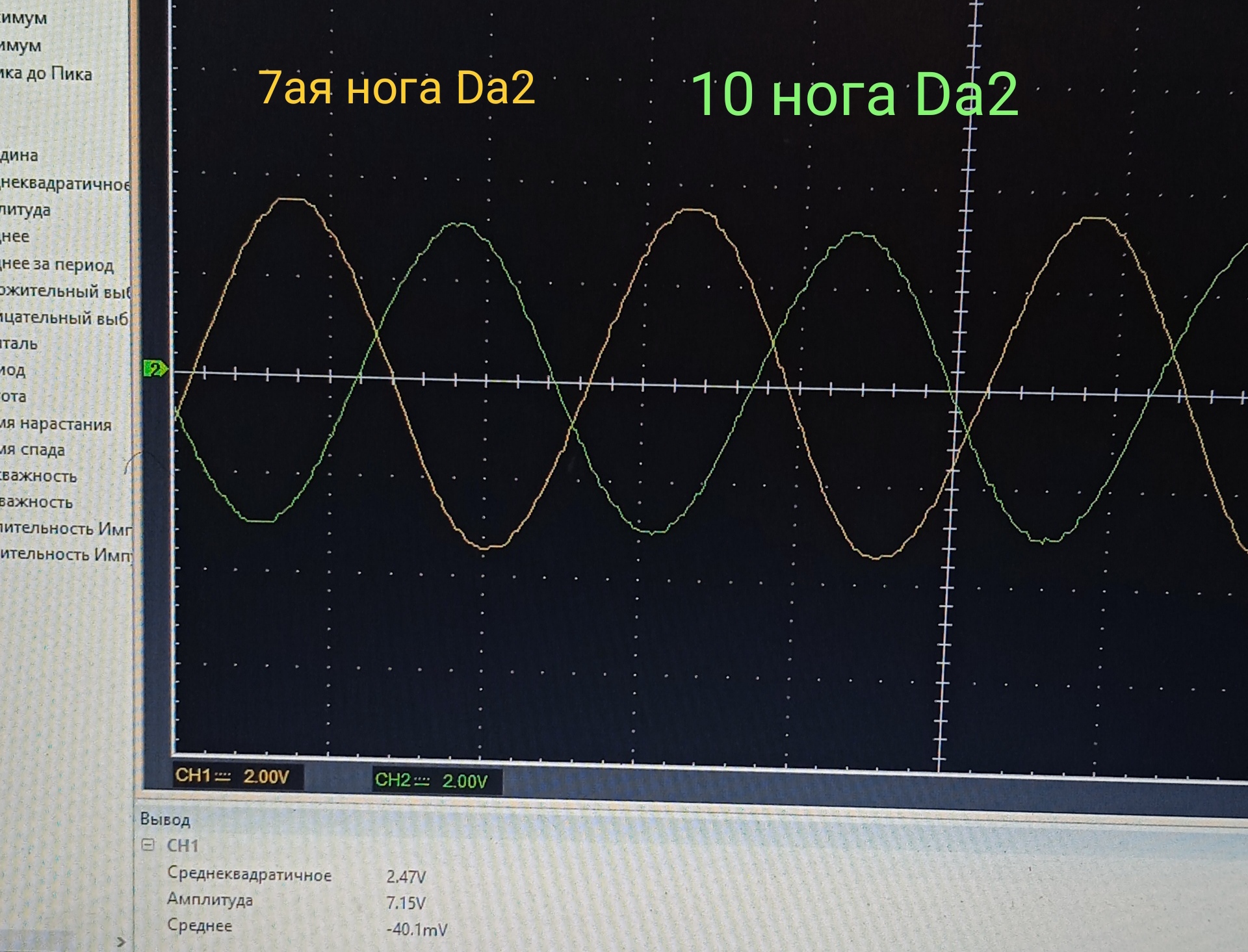

И фаза сдвигается на 1 - 16 нога. От -70 до -180 гр. На ослике выставляю опорный 1СН а 2СН зел. Двигается влево. В право за первый канал не заходит.
