Защита генератора для трассоискателя от встречного напряжения
#1
Всем привет. Купили приборчик MS6812- трассоискатель, для поиска обрыва телефонных линий. В инструкции сказано, что бы не подключать генератор к линиям под напряжениям, генератор может сгореть. Но иногда подключая к линии с "обрывом", мы потенциально рискуем, что плохой контакт на этой линии может устраниться во время поиска линии. И в этот момент на прибор может прилететь от АТС 6о вольт постоянного или 110 переменного напряжения (если кто позвонит в этот момент). Можно конечно и ездить заведомо отключать линию от АТС, но это долго и очень не удобно.
Прошу Вас подсказать, как можно сделать защиту от губительного встречного напряжения на генератор???
Краткие характеристики микросхемы генератора и саму схему прилагаю.

[font=Open Sans', Helvetica, Arial, 'sans-serif][font=Raleway, Helvetica, Arial, 'sans-serif']MC[/font]
MC14069UBCPG
MC14069UBCPG
[/font]

Корпус
14-DIP (0.300", 7.62mm)
Рабочая температура
-55°C ~ 125°C
Особенности
-
Исполнение корпуса
14-PDIP
Количество схем
6
Base Part Number
4069
Напряжение питания
3 V ~ 18 V
Количество входов
6
Собственный потребляемый ток (Макс)
1µA
Тип логики
Inverter
Ток выхода высокий уровень, низкий уровень
8.8mA, 8.8mA
Максимальная задержка распространения @ V, Max CL
55ns @ 15V, 50pF
Низкий логический уровень
1 V ~ 2.5

Высокий логический уровень
4 V ~ 12.5 V

Файлы вложений Эскизы

#2
    Дополню своё же сообщение. Стал на выход генератора осциллографом, и увидел прямоугольные импульсы с амплитудой 8 вольт. А относительно нуля по 4 вольта + и -.

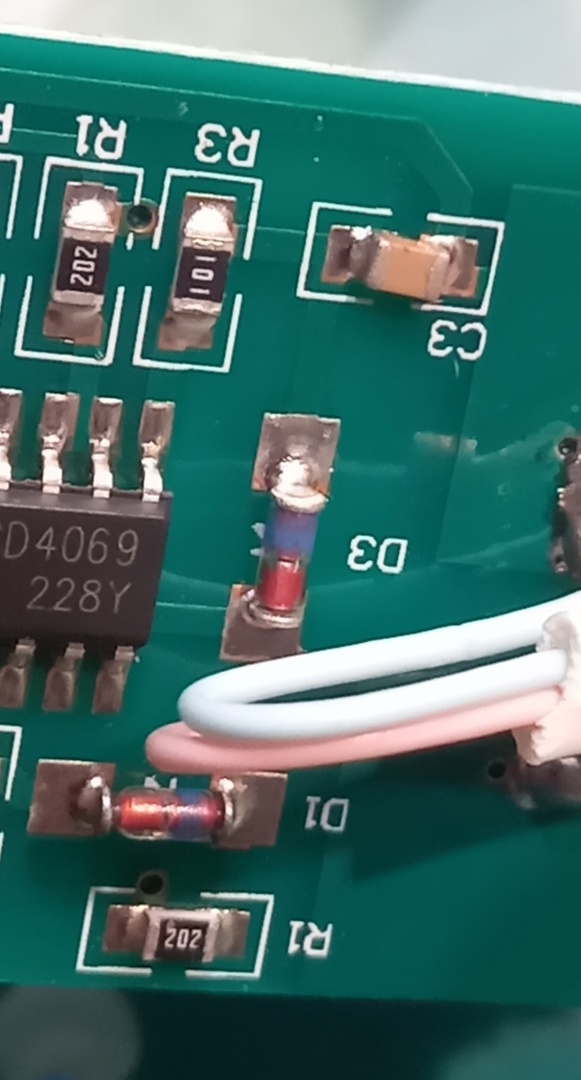

Исходя из этого , я так понимаю что схема не точна и диод VD2 не может быть кд522. Скорее это 2х анодный стабилитрон неизвестного мне номинала, который уже может осуществлять некую защиту совместно с конденсатором С3 ?? На всякий случай добавил в параллель к VD2 ещё 2 встречно включённых стабилитрона на 10 вольт. Надеюсь что это может помочь. Ещё хотел последовательно с конденсатором С3 резистор добавить, но пока не стал.
#3
Линейно-кабельные сооружения телефонной связи все низкоомные от 135 до 600 ом.  Хорошие фирменные трассоискатели имеют на выходе УМ.
Во вторых, это же какая антенна или щуп используется в приемнике, чтобы  без всяких фильтров, при таком высокоомном его входе с глубины как минимум в 70 см нормального залегания кабеля, пропитанного и перенасыщенного всякими помехами, выловить хоть и промодулированный двухчастотный сигнал генератора в 10 вольт?
Вывод: - таким приборчиком можно на коротких участках искать:
1. трассу не закороченного на втором конце кабеля вышеупомянутых тф линий,
2. проводить поиск нужного кабеля в пакете,
3. искать проводку в стене.
Другими словами - для телефонии это игрушка.
#4
Уважаемый Боб, да всё верно что вы изложили. Но этого функционала нам хватает с головой. И этот прибор действительно облегчает нам работу, поэтому он по своему нам дорог.
#5
(09-03-2023, 22:06)WELL_85 : этого функционала нам хватает с головой. И этот прибор действительно облегчает нам работу
Я буду рад узнать, что же он может делать на КЛС?
На первый взгляд рабочая игрушка, и было желание дорисовать каскад доработки под солидную вещицу.
Но без прочтения схемы, взгляд оказался обманный - элемент питания работает только на СД, доступ до МС ограничен встречным вкл. диода, а диод на выходе МС своим прямым включением через рез в 100ом спалит 2 элемента. Диоды включены наоборот, и если поменять полярность то в цепи питания защищает от переполюсовки, а на выходе примитивного усилка сигнала, такую же примитивную защиту от внешнего воздействия сигналов, условно назовем - помех.
Если не удивишь какой то новой антенной в приемнике, все доработки бесполезны.

Повторюсь - при таком построении схемы, для предприятий связи это детская игрушка
#6
[attachment=5683 :боб pid='15435' dateline='1678435685']Я буду рад узнать, что же он может делать
Главная причина, по которой его приобрели являлась то, что на предприятии случилась нештатная ситуация: прорвало опалубку и бетонный раствор залил кроссовый ящик. Строители сначала умолчали, а когда начали разбираться по причине неисправности связи, было уже поздно. Решено было не разбивать бетон, что бы не усугубить ситуацию, вскрывать кабеля и этим прибором находить "пары" для восстановления связи. Благодаря ему, достаточно быстро удалось восстановить линии.
(10-03-2023, 11:08)боб : было желание дорисовать каскад доработки под солидную вещицу
Можно по подробнее, про какой каскад идёт речь?

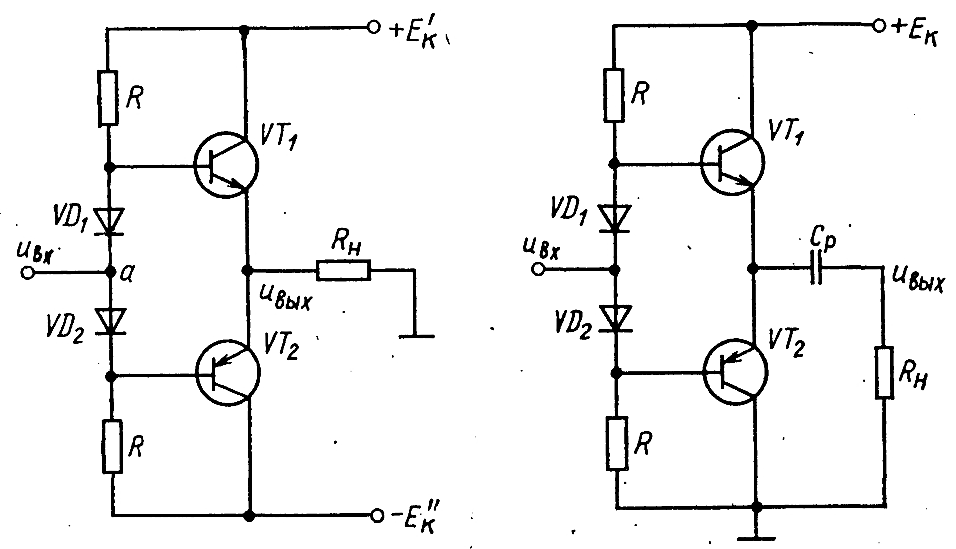

На сколько я понял, что-то типа такого:....?

Файлы вложений Эскизы

#7
(12-03-2023, 16:19)WELL_85 : вскрывать кабеля и этим прибором находить "пары" для восстановления связи.
На станции в пару по отношению к земли даем ген 800гц, а на вскрытом кабеле зачищаем все пары, и находим ген путем отбора из пучка - быстрее не получится.

Если все же желание порационализировать осталось, лучше подойдет вторая схема, величиной емкости С подстраиваясь под нагрузку, но развязку желательно делать трансформаторную с переключателем на разное сопротивление. Диоды можно убрать, а вот 1к между базами и выходом логики нужно поставить.

Но, поиск пар отбраковкой из пучка намного быстрее, только успевай плести косоплет и менять пары на станции.
