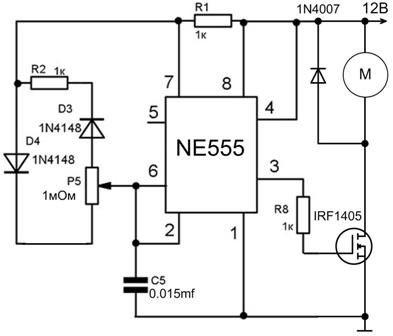

Схема регулятора оборотов мотора отопителя

[Maestro]

Схема регулятора оборотов мотора отопителя - продолжение темы
Начало читайте на Элво.ру

[dvp]

Входная емкость транзистора 5669рф или 5,669н .
Т.е. резистор 1к зарядит такую емкость за
dT=C*U/I
Средний ток при затворном резисторе 1к равен: 6/1000=6ма
dT=5,7е-9*12/(6е-3)=1Е-6.
Т.е. 1мксек закрытие и открытие. Принимается, что время 100нСек , когда мах частота 50 кгц, т.е. у нас не может с такой емкостью и резистором 1 к работать на частоте выше 5 кгц, иначе будут больштие динамические потери, что приведет к локальному перегреву кристалла. Обычно на такие частоты используют специальные драйвера, которые дают нужный ток, к примеру, оптодрайвер HCPL3180 дает средний ток 2,5А.
А частота 5 кгц, на индуктивную нагрузку (двигатель) даст такую шикарную помеху, тут даже фильтр вряд ли справится, нельзя будет ни приемник, ни магнитофон послушать, надо частоту порядка 22кгц-30 кгц, что бы ухо не слышало. Надо схему поменять. Поставить повторитель, транзисторы надо на 1-5а, с рабочей частотой не менее 50 мгц. Примерно так.
