Тестер светодиодов, светодиодных лент. Вопрос.

[fsp]

Всем добрый вечер.

Решил себе собрать тестер светодиодов, светодиодных лент, на основе тестера стабилитронов.
Есть вопросы(я начинающий, просьба не пинать ):
1. Можно  ли в случае применения тестера только для проверки стабилитронов использовать какой-нибудь маломощный полевой транзистор - для компактности, или забить?

2. Как сделать, что бы эл.конденсатор на выходе выпрямителя разряжался быстрее?

3. Дроссель поставил не как в статье на ш-образном сердечнике от компактной люминесцентной лампы, а дроссель 2,71 mH/1.3 Ом на ферритовом колечке из платы ИБП(какой-то) это как-то влияет на параметры, надёжность?

4. Ваше мнение по поводу схемы интересно.

5. С той же платы от ИБП снял много маленьких Ш-оразных трансиков пробовал и с ними, напряжение на выходе  получалось до 360В, а с несколькими дросселями и трансформаторами сильно грелся полевик IRF 740, почему?

6. Какие параметры должны быть у дросселя,  в статье ничего об этом не сказано?

7. Нужно ли ставить импульсный диод в выпрямителе?

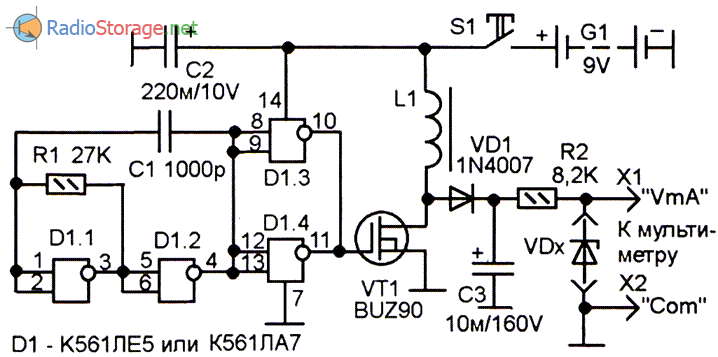

Ссылка на статью:

https://radiostorage.net/5391-samodelnyj...ronov.html

[боб]

Ответы:
1. Чем не удовлетворяет этот?
2. Хотя, не понял вопрос, или увеличить нагрузку, или уменьшить емкость.
3. Здесь главное индуктивность.
4. Норма. Смотрю чисто схемотехнически, не делал.
5.

сильно грелся полевик IRF 740, почему

Малая индуктивность.
6. Проще подойти практически. При малой индуктивности будет греться, при норме - держать напряжение, при большой - переходить на ХХ.
7. Нет.

[fsp]

Спасибо за развёрнутый ответ.

Ответы:
1. Чем не удовлетворяет этот?

Что касается полевика, хотелось максимально снизить габариты, но прикинул размеры - всё равно уменьшить не получится из-за габаритов имеющегося электролита выходного фильтра.
Да и не потянет маломощный полевик св.диодную ленту при проверке.
Оставлю как есть.
Остался последний вопрос: как можно в это схеме менять выходное напряжение, только величиной индуктивности?
Есть маленький импульсный трансформатор/дроссель, хорош по габаритам. Но с ним выходное увеличилось до 330В. Хотя тестер может намерить с помехами что угодно...

[боб]

только величиной индуктивности?

Потягай напряжение питания и посмотри границы изменения выходного.

[fsp]

только величиной индуктивности?

Потягай напряжение питания и посмотри границы изменения выходного.

Попробовал разные напряжения питания Uвх/Uвых:
3.2В-21В
3.6В-38В
4.В-24В
5В-34В
6В-47В
7В-62В
9В-98В
12В-122В
Думаю сделать такую связку:
АКБ 18650 - модуль зарядки ТР4056 - повышающий модуль МТ3608(питание на выходе 9-12В)

[fsp]

Продолжу тему.

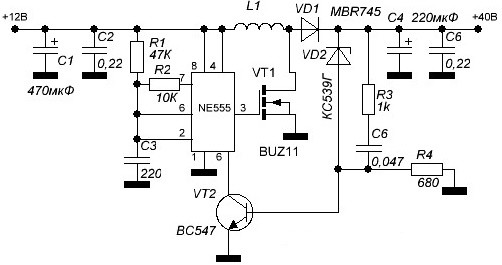

Нашел у себя несколько КР1006 и решил собрать эту  схему



Правильно ли я понимаю, что схема с ошибками?
1. 7 нога мсх. должна соединятся с точкой соединения резисторов R1 и R2, а нижний вывод резистора R2 нужно соединить с  6, 2 ногами мсх и С3?
2. Нижний конец конденсатора С6 отсоединить от R6 и подсоединять на землю?

[madyar]

Коллектор VT2 должен сидеть на 5 ноге -это точно.
Стабилитрон это отличный ещё и генератор, поэтому демпферная цепочка R3C6  возможно защищает от этого?

[fsp]

madyar, точно!!
Про коллектор VT2 я забыл написать)))
И ещё - транзистору VT нужен резистор между коллектором и плюсом питания(до дросселя)?
Такое впечатление что кто-то спецом ошибок наставил...

[fsp]

Просмотрел ещё несколько схем преобразователя на NE555 и везде 7 нога подключена к делителю, а нижний конец резистора к 6 и 2 ноге. Скорее всего в этой схеме ошибка, как и подключение коллектора транзистора к ещё одному "другому" 6 выводу))
С подтяжкой коллектора транзистора подключённого к 5 ноге не понятно - все схемы с что я нашёл - с подтяжкой коллектора к плюсу через резистор. Зачем - никаких объяснений не нашёл.
С выходным напряжением думаю нужно всё-таки иметь на выходе вольт 60, что бы была возможность проверять стабилитроны 50вольт, этого будет достаточно. У меня  было штук восемь стабилитронов BZX и никак не прочитать маркировку. Оказались на 50В.
Нашёл онлайн калькулятор расчёта генератора на 555 таймере(https://vpayaem.ru/inf_NE555.html), вещь полезная, но не понятно какая должна быть частота, период импульса. оказывается все сложно))
Знаний не хватает, что бы разобраться - я думал найду схему, соберу на макетке, проверю  и будет полезный приборчик, но чем дальше погружаюсь в сплошные вопросы...
Какую выбрать частоту, индуктивность дросселя, период импульса, как от этого зависит выходное напряжение?
Схема, которую привёл в начале темы     заработала сразу, но работает только при индуктивности около 0,8-1,2 мгн выдавая 98 вольт. При немного меньшей индуктивности начинает сильно греться полевик.
Можно было бы оставить индуктивность прежнюю 0,8-1,2 мгн и остановится на этой схеме, поставить на выходе стабилитрон на 60 вольт и получить готовый и полезный прибор, но интересно и другие схемы испытать.
Из китайских модулей самое большое удалось "выжать" из XL6009 - 38 вольт, заменив выходной электролит 35В на 50В.

[боб]

При немного меньшей индуктивности начинает сильно греться полевик.

Так и должно быть.
Индуктивность требует для себя определенной частоты.
С уменьшением индуктивности нужно увеличивать частоту.
На выход цепляй эквивалент твоей нагрузки, R1 - переменник, и им для определенной L настраивай частоту на максимальный выход.
