Арочный металлодетектор ARENA

[jn79]

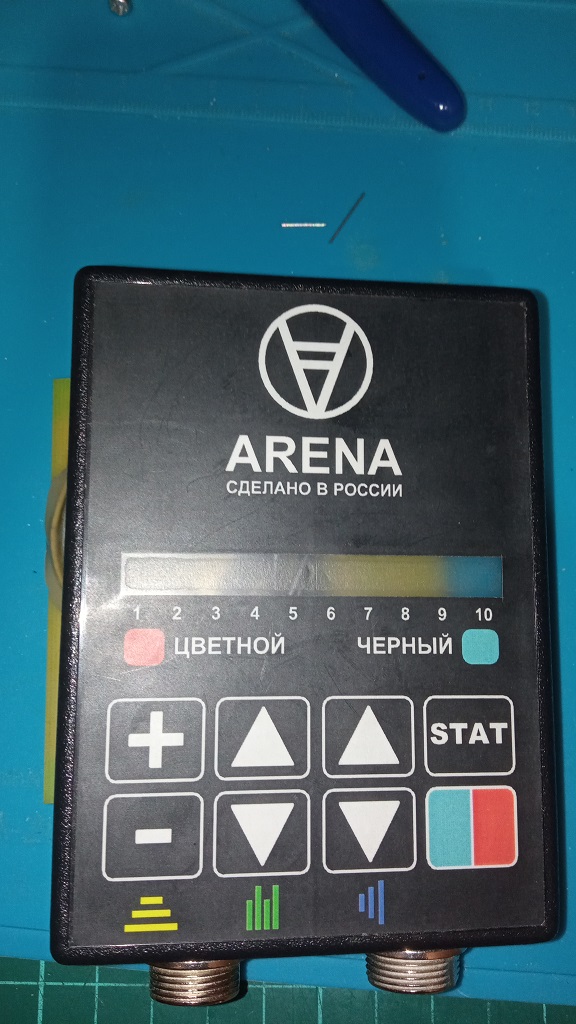

Сгорел на работе такой вот блок управления, контроллер греется, питание в норме
странная конструкция ... но как то работало
на рамку идет 4 провода - питание и 2 сигнальных
не реально найти прошивку или собрать что ни будь  ?
производителям (если это производители, так как эти рамки клонировали все кому не лень) написал но тишина



[vako]

Плату ключница разводила.

[jn79]

ну не будем о плохом это меньшее из зол, в корпусе этого не видно
лет шесть работало кое как.. на железки пищало

[-vlad-]

тишина

Ну, комерция как правило не будут делиться прошивкой.
Это их кусок хлеба.
А схемы нет?

[KEN]

Судя по плате там должен быть буферный ОУ, но его сэкономили и датчик подключили напрямую к контроллеру, от этот и все беды, любая статика на датчик( а когда проходят люди она присутствует) сразу идёт на контроллер и кирдык... Ещё мог кто-то шокером побаловаться, таких придурков много...
Без схемы платы и датчика - сложно чем-то помочь.

[jn79]

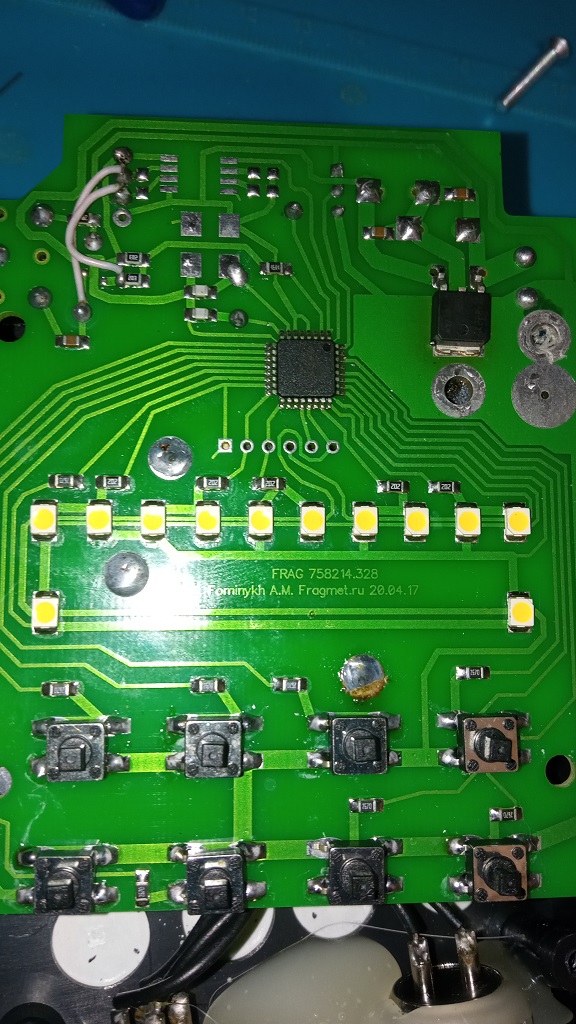

да там голый контроллер ! 1 и деталей atmega168, 7805 стаб и полевик на динамик скорее всего (орёт..орало громко раньше)
схему нарисовать не проблема, а вот в датчик надо лезть (там наверное тоже такое всё оригинальное)
я так понимаю что то еще в рамке есть,так как питание туда уходит тоже

[KEN]

Любое промышленное оборудование должно иметь гальваническую развязку с контроллером, и это яркий пример последствий её отсутствия.

Подозреваю что это что-то вроде Пирата(импульсник) и никакой дискриминации металлов там нет.

[jn79]

может что то вроде малыша FM ? в общем пока не залезу внутрь рамки, а там посмотрим...

[KEN]

может что то вроде малыша FM ?

Может, но с таким большим датчиком чувствительность будет только на АК а нож уже под сомнением.

[KEN]

На самом деле это сильно напоминает поделки от FRAGMA, там тоже датчик подключается к контроллеру
напрямую.

А схема и принцип работы там примерно такой , так что вполне можно что-то приладить на Ардуине.

Так это и есть поделка от фрагмы)) (они уже до арочных добрались...)там на плате написано, тогда всё понятно, датчик там просто катушка, схема на Ардуине вполне подойдёт.


Вот "молодцы" всё таки, такое фуфло выдавать за промышленные изделия, я бы так не смог(
