[KEN]

Возможно?

Плоттер есть, это тоже WEB страница, потом скину.

[-vlad-]

KEN,
Хочется сравнить наши сигналы.

[KEN]

как ты на это смотришь ??

Да как-то не очень... Да и сыроват ещё проект, тестов мало.

[-vlad-]

KEN,
С утра поигрался с монетками по воздуху, всё работает. Но с vdi у меня проблема.
Как то наоборот всё по монеткам.Феррит много раз отстраивал (176 получается каждый раз точно) и двигал туда-сюда, но...без результатно. Менял местами выводы рх, потом тх. Так же не то.

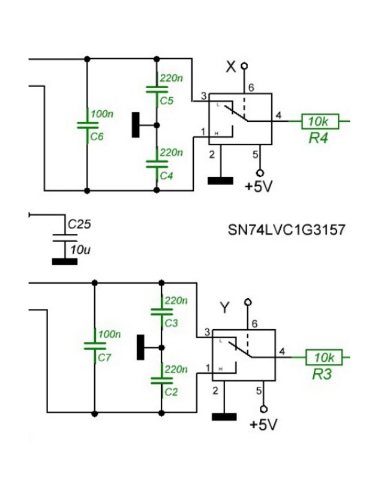

Я думаю, схема расключки (x,y) на принципиалке по которой я делал     отличается от bin
файла(прошивки).
Что бы не переписывать скетч, мне местами поменять x,y ? Или выводы (3,1) на 3157? Правда резать дорожки неохота
Проверьте свою плату, где то у нас несостыковка.
Может по другому у вас?
В целом, меню простенькое и сложностей нет, всё пока понятно.
Снег лежит, пока дома что то делаю, но конечно хочется выкопать лунку и на улице...

[KEN]

Вот за это я и переживал, надо поверить на разных датчиках а их у меня нет.

Накачка ТХ у меня от Y, а на схеме от Х, может в этом дело, надо начать с этого, может только одна ADS работает, это только плоттером проверить(уже вечером), или потрогать входы ADS и посмотреть есть-ли отклик.
Там надо нажать Старт - медленно опускать феррит строго в центр датчика и смотреть на уровень и VDI, уровень должен расти а VDI должна быть стабильна, если что-то резко изменилось значит произошёл переворот фазы, нужно поднять феррит выше и нажать Ferrit Comp, VDI должна стать -90, нажать Стоп и помахать разными целями для проверки.
Я заметил что если феррит немного в сторону от датчика то происходит переворот фазы и вся шкала наоборот...

[-vlad-]

KEN, Катушка, так же одна у меня пока. Снайперка 14см где то (частота 13.000).
Вроде все верно делаю, пробовал и через ferrit comp и без него сразу после 176^ на STOP:
1.Старт
2.Феррит плавно на 176^ (получаю четко)
3.Ferrit Comp. (-90^)
4.Финиш

https://disk.yandex.ru/i/MtffACNTwzuyhA

Накачка ТХ у меня от Y, а на схеме от Х, может в этом дело, надо начать с этого

Перепаяю сейчас.

[-vlad-]

Перепаяю сейчас.

Перепаял как у вас на (Y).
Теперь по другому стало,но так же безрезультатно и не в накачке дело от куда брать получается:

https://disk.yandex.ru/i/tUxQ8hjIjF0U2A

[KEN]

Теперь по другому стало,но так же

Да, дело не в этом, алгоритм должен вывести фазу и так и эдак, я программно переворачивал фазу и всё было в норме. А вот от неправильного перекрестия входов АЦП может такое быть.
А почему уровень 25? это мало. А если феррит на датчик опустить? Там до 1000 норм, больше 1300....1400 уже перегруз будет.
Когда жмёте Сомр, феррит должен быть над датчиком.
Может не по всем каналам АЦП сигнал проходит, на входах должно быть 2.5в без датчика, с датчиком напряжение должно меняться при поднесении целей.

Ладно, вечером будем думать, сейчас на работе...

[-vlad-]

А почему уровень 25

Там и больше можно. Да.

Когда жмёте Сомр феррит должен быть над датчиком

Да, над датчиком жму.
...
Сейчас попробую до 1.000 сделать .

[KEN]

Может действительно поменять сигналы от триггера X Y местами, может триггер стартует с разных состояний у нас.
