Квант WiFi
#1
Предыстория такая - решил я освоить контроллеры линейки ESP, ну и вот опять у мнея металлоискатель получился)))

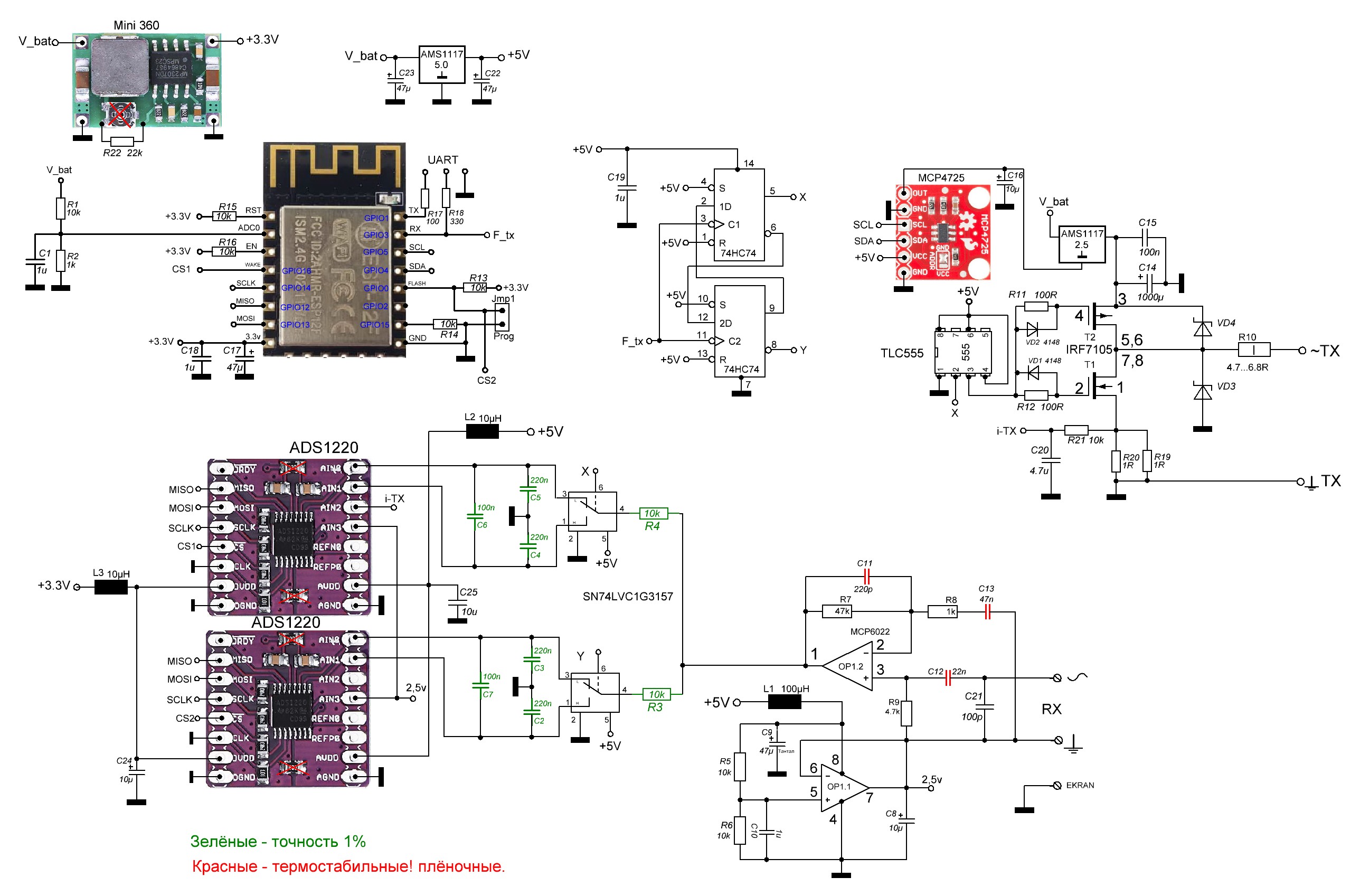

По схеме это Квант_DUE просто вместо STM32 стоит ESP8266 ну и всё что связанно с дисплеем, клавиатурой и звуком - удалено за ненадобностью, по сути схема стала ещё проще.

Сама концепция металлоискателя в телефоне - обречена... Есть несколько подобных приборов но о них почти никто не слышал. Много минусов у подобного решения, особенно для тех кто занимается реальным копом.

1) Телефон на копе долго не протянет, представляете постоянно  юзать его в грязи - руки в земле, вокруг земля на которой он будет по любому лежать, земля будет на него сыпаться, а если гряз то телефон будет в этой грязи по-уши)))
2) Редко у кого телефон может долго проработать с постоянно включённым экраном, да ещё и звук постоянно на полной, получается - нужен телефон со свежим аккумом, поэтому старый телефон который не жалко - не подойдёт.
3) Представляете что вы на копе а на ваш металлоискатель начинают звонить, получать сообщения, и тд...
4) Очень сложно менять настройки грязными, мокрыми, может даже  замёрзшими пальцами, а перчатки по любому придётся снимать.
5) При отрицательных температурах вообще не вариант - аккум сдохнет за час.

Есть только один плюс - беспроводные наушники доступны по умолчанию)

Получается нужен новый, неубиваемый (который не жалко) телефон с ёмким аккумом,  и такие есть, но цена...

Но я всё равно попробую копать с Квант WiFi - просто телефон в кармане и наушники, вот если менять настройки (фильтр например) то это уже проблема, но я редко меняю настройки, особого смысла нет.

Исходя и выше написанного - продвигать проект не буду , просто ознакомлю с получившимся результатом.
Может позже я реализую голосовое управление и тогда можно будет менять настройки не вытаскивая телефон из кармана.


Видео на YouTube продублирую ссылками на видео в Tелеграм, они должны открываться и на ПК - я проверял.

https://t.me/KvantKEN/3

https://youtu.be/O54Zfo2GI2E


https://t.me/KvantKEN/6

https://youtu.be/tHjIOfVIFVE


https://t.me/KvantKEN/5

https://youtu.be/F0gkbp1nqTU

Файлы вложений Эскизы

#2
KEN,
Да почему обречена? Я лично свой телефон samsung, на штангу и в грязь вешать не собираюсь, но.....
Есть же планшеты на андройд. И они поддерживают все приложения, так же как и телефон. Из плюсов, больше экран, это раз.
Его можно купить за копейки б/у , пошить чехол и его не жалко. Это два. И не жалко раскурочить его и перепаять на нормальное питание, что бы не по проводку от зарядки usb и контакты(которые забьются грязью). Ну будет чуть тяжелее, если на подлокотнике штанги будет та же самая от мопеда батарейка

Конденсаторы смотрю np0 после ключей?
#3
(30-01-2025, 01:30)KEN : 1) Телефон на копе долго не протянет, представляете постоянно юзать его в грязи - руки в земле, вокруг земля на которой он будет по любому лежать, земля будет на него сыпаться, а если гряз то телефон будет в этой грязи по-уши)))
2) Редко у кого телефон может долго проработать с постоянно включённым экраном, да ещё и звук постоянно на полной, получается - нужен телефон со свежим аккумом, поэтому старый телефон который не жалко - не подойдёт.
3) Представляете что вы на копе а на ваш металлоискатель начинают звонить, получать сообщения, и тд...
4) Очень сложно менять настройки грязными, мокрыми, может даже замёрзшими пальцами, а перчатки по любому придётся снимать.
5) При отрицательных температурах вообще не вариант - аккум сдохнет за час.

Это называется "Высасывание проблем из пальца". Народ решит все проблемы, лишь бы аппарат был.
#4
(30-01-2025, 07:25)Ken : просто телефон в кармане и наушники
Браво, добавляем в карман повербанк и на весь день хватит, WiFi наушники не очень подходят, они дают опоздание.
#5

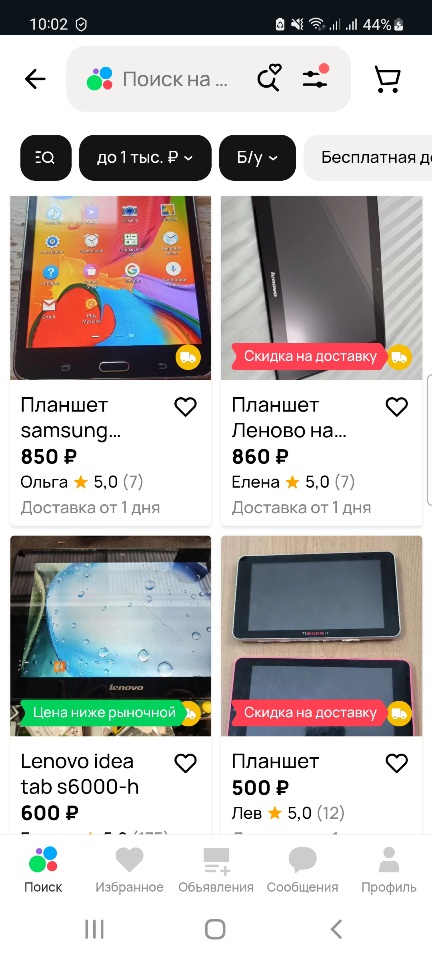

gal, залез на авито, их как грязи этих планшетов...до 1.000руб     можно подобрать по диагонали.
Почему бы и нет?
Добавить только нормальное внешнее питание...
#6
А есть же ещё андроид часы )
#7
(30-01-2025, 13:27)Sulfid76 : А есть же ещё андроид часы )
Работает на любом устройстве с WiFi и броузером, ОС неважна - хоть Линукс...
На устройство никаких программ устанавливать не надо.
(30-01-2025, 09:34)gal : залез на авито, их как грязи этих планшетов...до 1.000руб
Не факт что потянет, я пробовал на старых телефонах(которых не жалко) они не тянут, тормозят. У меня сейчас самый бюджетный но более или мене новый телефон и он тянет без проблем, а вот старые не тянут. У меня Redmi Note 10 5G , так что устройство должно быть не хуже по характеристикам.
Частота обмена данными 83Гц и должно быть в реальном времени..., видимо не всякое устройство тянет в реальном времени и начинает задерживать пакеты данных.

Наварное надо заняться оптимизацией кода что-бы работало и на слабых устройствах, но в HTML и JS у меня мало опыта - не знаю с чего начать что-бы не резать функционал программы, ну а если резать программу то можно сделать возможность отключать сонограф, возможно он отбирает все ресурсы устройства, он полностью обновляется с частотой 83Гц, частота обновления экрана телефона - меньше. Можно убрать все настройки в отдельное окно которое отрывать только по необходимости, каждый элемент на HTML странице отнимает ресурсы.
Ну или забить и пользоваться только теми устройствами что тянут)))
#8
(30-01-2025, 15:32)KEN : не всякое устройство тянет в реальном времени и начинает задерживать пакеты данных.
Понял.
#9

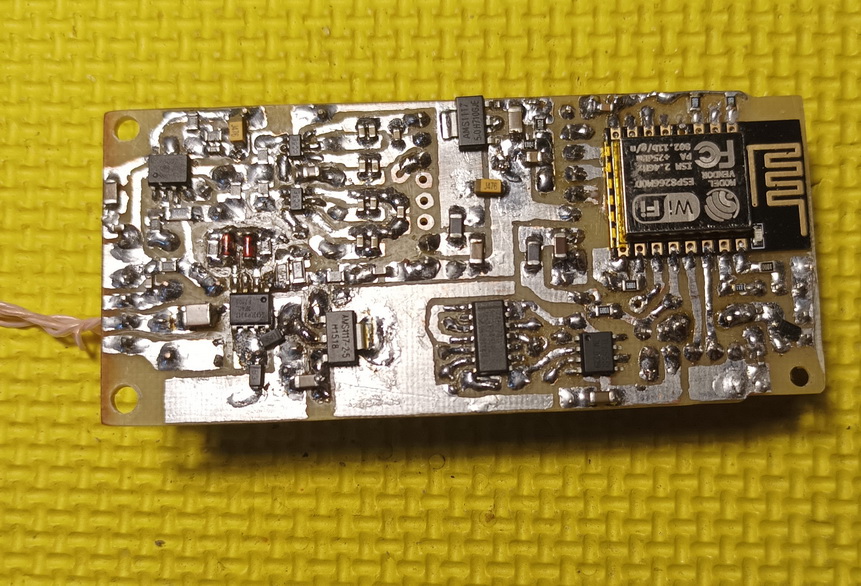

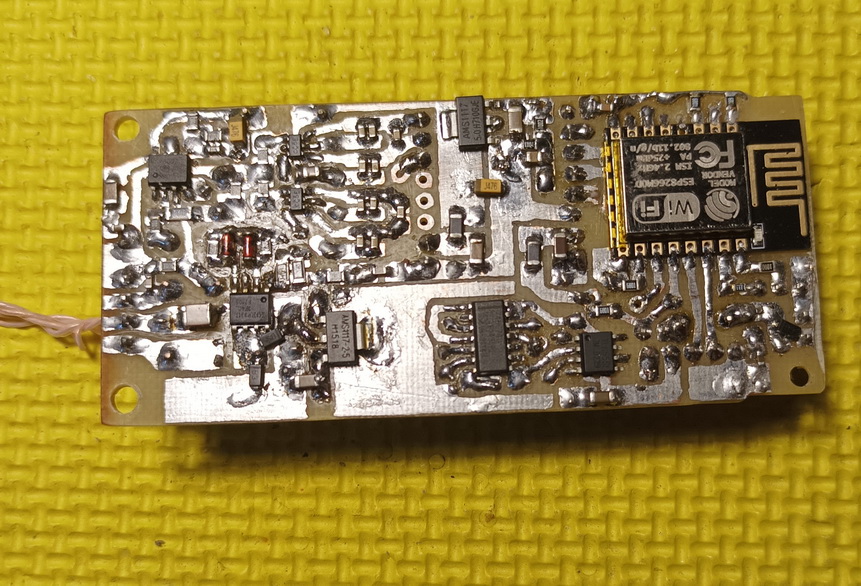

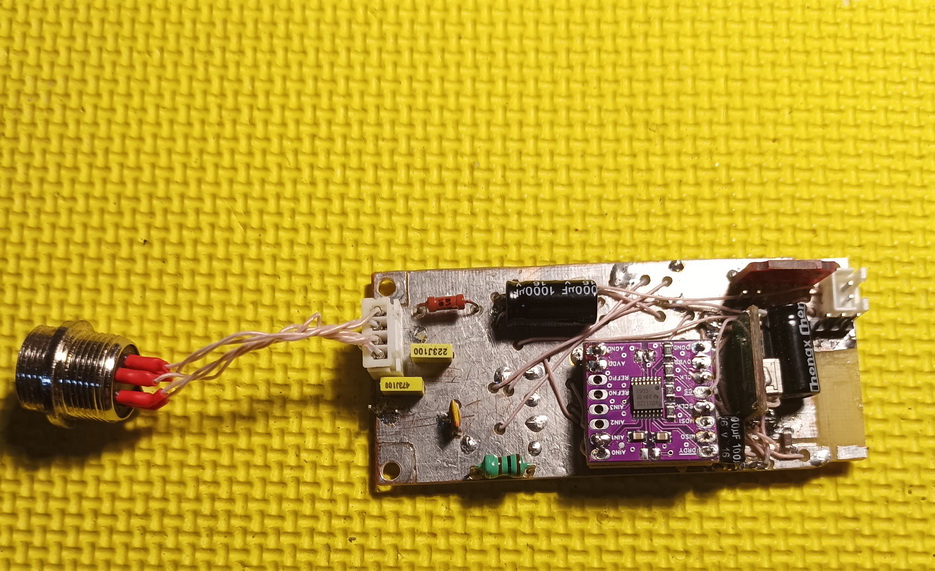

Компоновка должна быть как на моей плате - преобразователь 3,3V и ESP8266 должны быть как можно дальше от входного каскада. Преобразователь можно заменить на линейный стабилизатор (AMS 3,3v) это упростит компоновку но увеличит потребление тока на 70мА.
555 должен быть TLC555.
ESP8266 - ESP-12E , ESP-12F

Если кто-то рискнёт собрать схему, получит прошивку и инструкцию как прошить...
Но сразу предупреждаю - прошивка сырая, на реальном копе ещё не пробовал, даже в корпус ещё не засунул плату.
Исходников не будет , будет bin файл.

Вот ссылка на дешёвые ADS1220, когда я брал(три месяца назад) было дешевле на 30%
https://sl.aliexpress.ru/p?key=Q5bWGc7

Файлы вложений Эскизы

#10

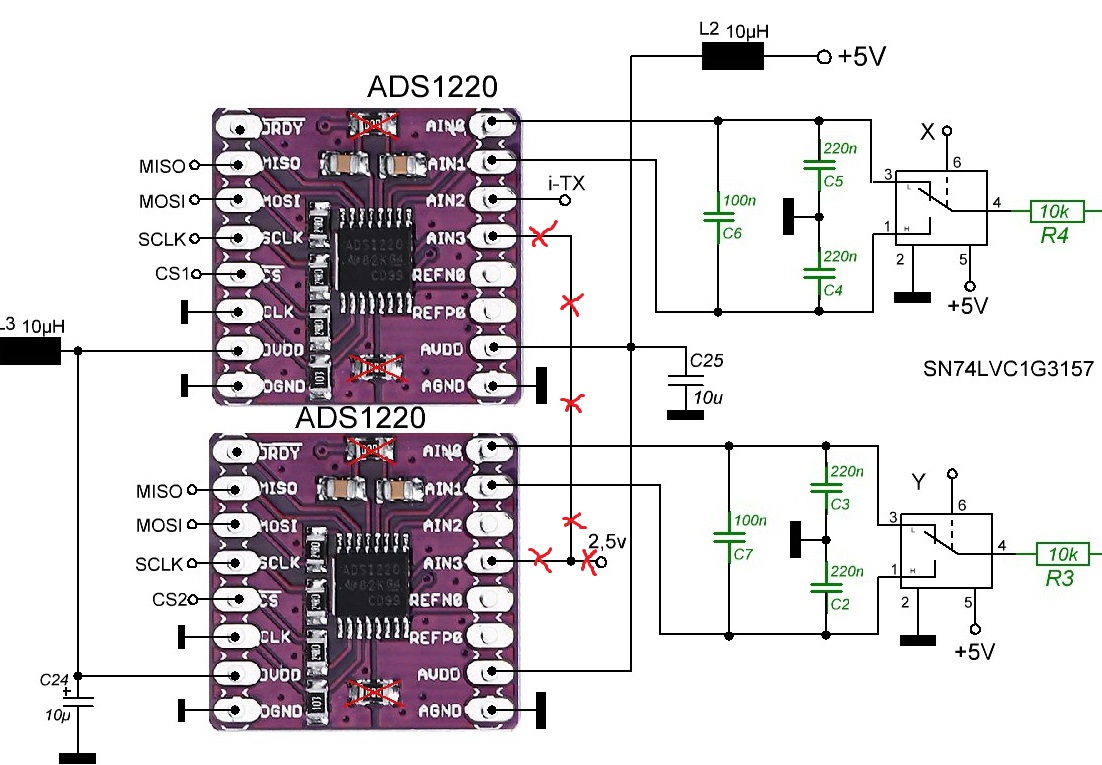

Кое что на схеме лишнее, это я думал сделать калибровку двух АЦП, но так и не реализовал за ненадобностью.
