Квант WiFi

[dima79]



[-vlad-]

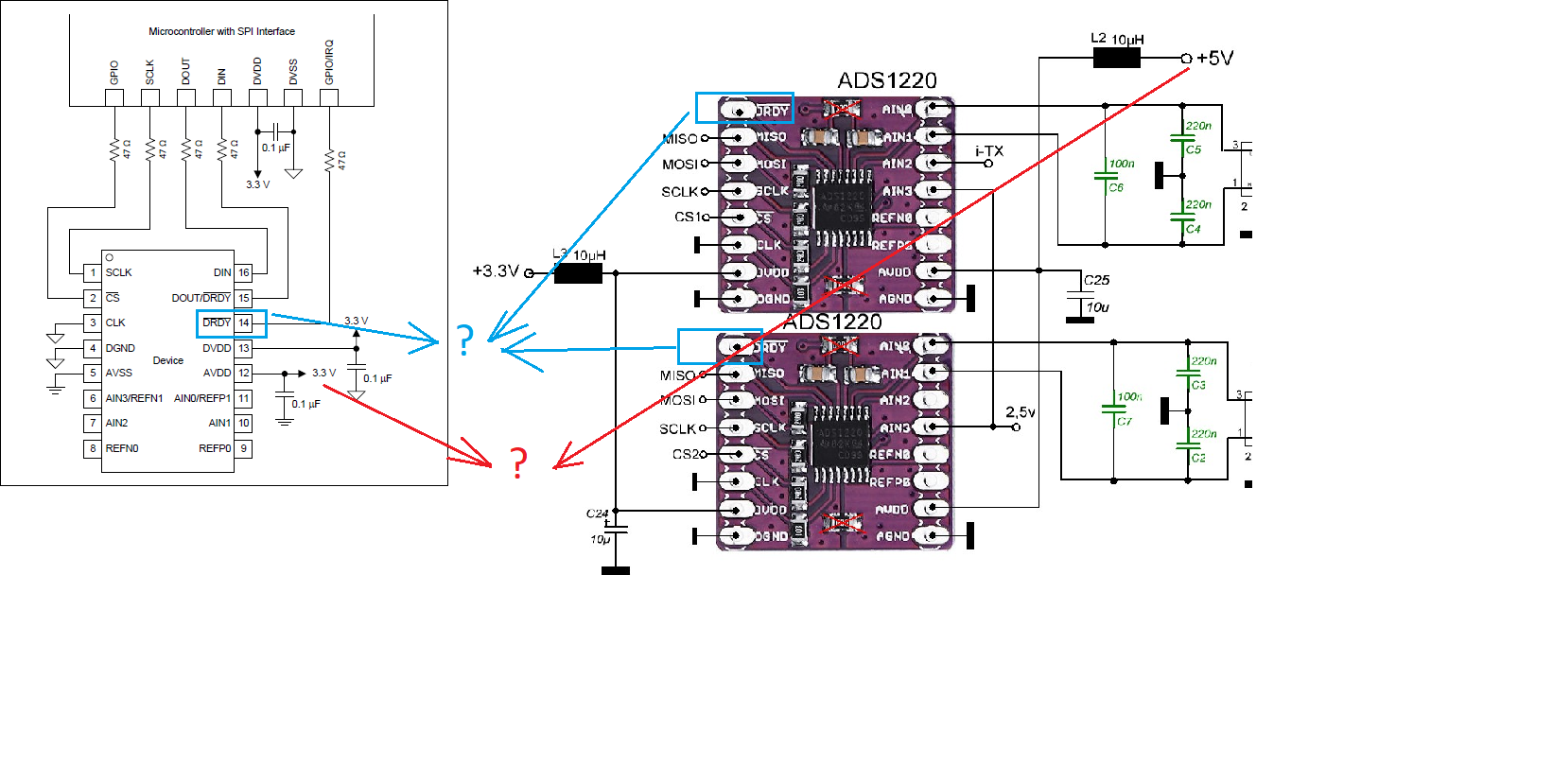

dima79, AVDD на ads , туда +5v.

[-vlad-]

KEN, На старом Кванте где одна ads1220 я "голую" её ставил, не модуль. И там рисовал защитные резисторы. Тут так же не модульные ADS будут и достаточно одного резистора и делить их на две 1220?
Или к каждой ads свои резисторы ?

Ну, я имею ввиду один 47R раскидать на два MOSI например.

[KEN]

dima79, AVDD на ads , туда +5v.

Всё верно, цифровая часть ads1220 - питание +3,3в аналоговая +5в
DRDY - не используется.

достаточно одного резистора и делить их на две 1220?

Надо на каждый АЦП, могут быть конфликтные ситуации и между ними.

[-vlad-]

Понял.

---

Просто было бы проще и место меньше, если бы 1 резистор на два ads.
Я просто подумал если "бутербродом" сделать 2 ads на общих стойках.

Ну, на этих заводских платках под 16 лап, как они там называются?

[Boltyara]

разносят каскады

Как кому угодно....Помехи помехами.....взаимовлияние то же имеет место (индуктивное и ёмкостное). Помех наловят проводники от материнки до разъёма кабеля датчика. Что касаемо трассировки: кто то делает топологию на одном полигоне. Я общий полигон режу (делаю вырезы) поблочно. Каждый узел/блок сидит на своём полигоне. Проц и ЖК (чистая "цифра") на одном с его "питальником", Озвучка дергает питалово на своем, Передатчик со своим стабом тарахтит то же на своём, как и приёмник со своим стабом сидит тихонько "навострив уши". Эти полигоны соединяются в одной точке "звездой": ввод питания и самая большая ёмкость, которая этот дребезг сглаживает. Стараюсь трассировать так, что бы не тянуть проводники питания далеко от "звезды"- точки ввода ИП.   Никому не навязываю.....

[KEN]

Разбаланс и есть наводки TX на RX, и если там чего-то добавиться от близкого расположения то это капля в море... А ещё - разнести TX и RX что-бы потом длинными проводами вести к разъёму где будут сильнейшие наводки TX на RX, а потом кабель где провода TX и RX идут параллельно, экранировка не спасает о наводок на 100%, ну и смысл...?  Наводки TX на RX не страшны, эти наводки синхронные, после квадратурного детектора они станут постоянкой и потом вычитаются на  ФВЧ

[Boltyara]

синхронные

100%.... Я ж написал: "кому как угодно".

вести к разъёму

сделайте это на плате... по сути мы же не на лапоть разносим.... просто отдаляемся. А с трассировкой надо нежно....
Опять же: не навязываю..... тут много компромиссов .

[-vlad-]

Boltyara, А можно оставлять незадействованными выводы на ams1117 и снимать напряжение с усиленного вывода? Ну типа с "радиатора", он же прозванивается с (out). Ну и фиг с ним, с этим выводом?
https://disk.yandex.ru/i/ICIhB4oXs8sx8g

[KEN]

-vlad- Можно...это один кусок металла - подложка для всей схемы.
