[-vlad-]

Так если он коротит Рх, то Тх же никак не влияет?

[KEN]

Если у него такие шумы с закороченным входом, то это странно, тут только разводку смотреть. Я потом попробую на 4 кГц запустить, только с ТХ контуром, подберу дроссель и конденсатор.

[-vlad-]

разводку смотреть

Ну да, там столько..."подводных камней" при построении ,может дорожка не в том месте проложена или "шумный" узел находится на пути какого то чистого сигнала или как правильно сформулировать?

[gal]

Спасибо за советы, после выходных буду росберятся .

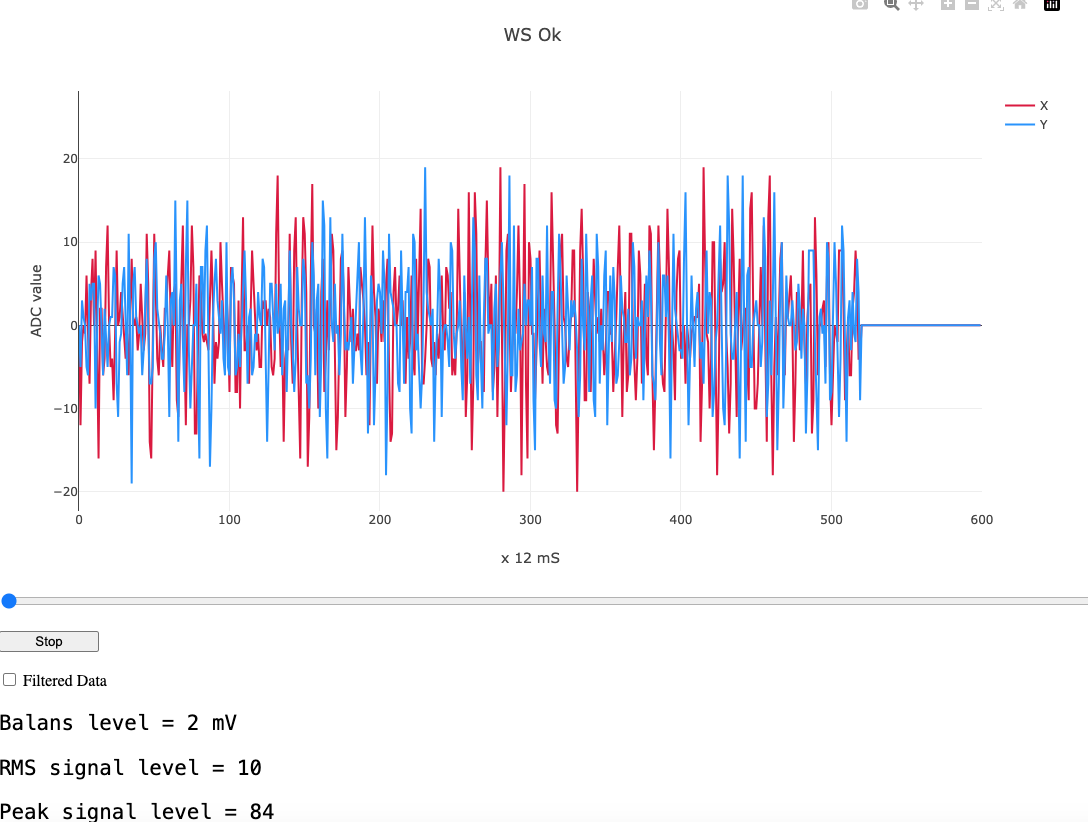

В начале помехи были неплохие, собщение #45415-03-2025

[-vlad-]

gal, Без катушки.

[gal]

gal, Без катушки.

Спасибо

[-vlad-]

этих земель

Три проводка ему надо до С23 и с 4 ноги mcp6022.

[gal]

поменял R4и sn74


[-vlad-]

Хороший результат.

[gal]

Хороший результат

И это не уделяя особого внимания созданию платы, дорожки максимально удобные, а не как говорится, кроме Tx + и -, там они разведены непосредственно до С23 (нет С26, нет С25 и С10 = там было тесновато).

Теорема; разместить что-то ближе к чему то это для старой техники, в SMD расстояния не большие, мой PCB всего лишь 80x40 мм.

Да, дросселей нет, я их еще не получил с Али.
