Квант WiFi

[KEN]

Немого походил с Кавнтом WiFi в выходной, ничего особенного, только монета Византии удивила, неожиданно.

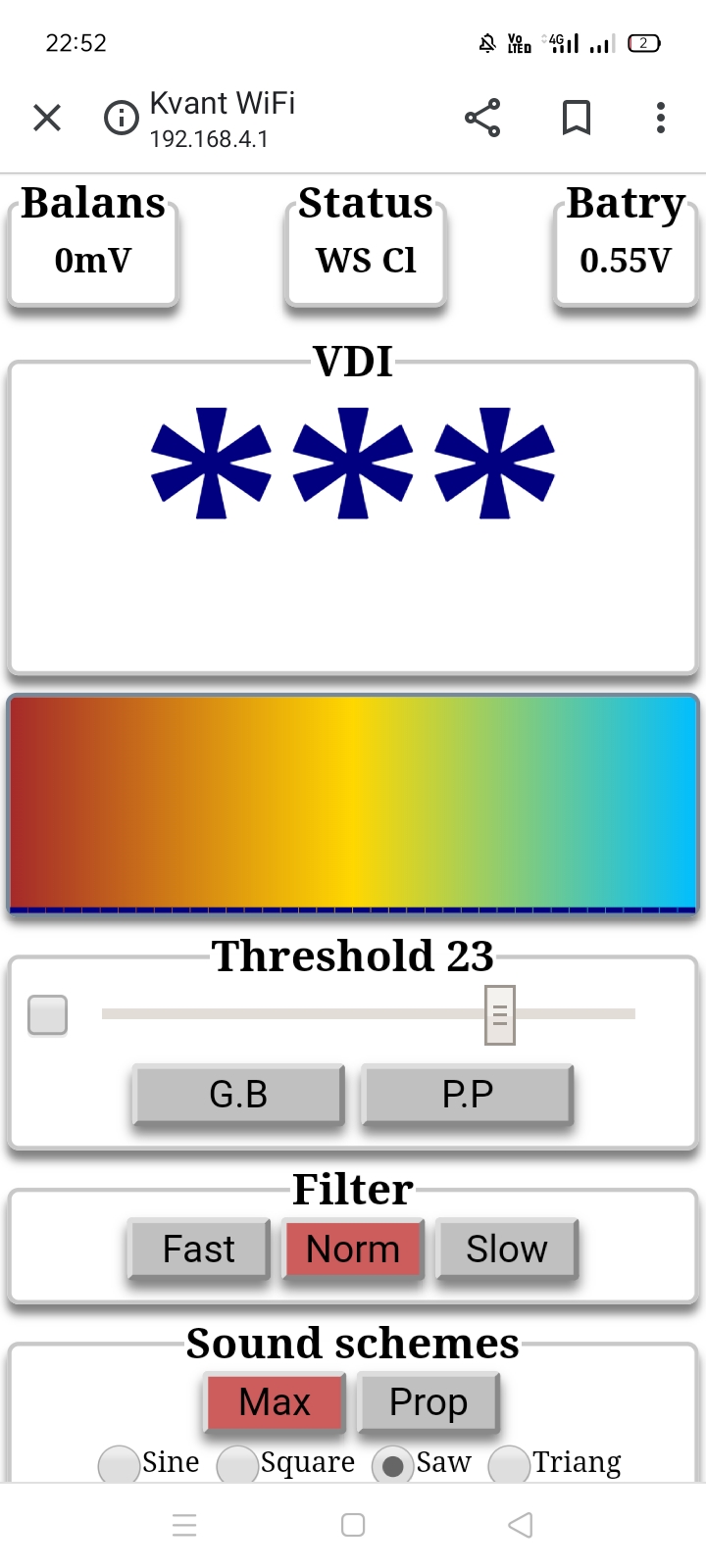

Фильтр Fast реально помог цеплять мелкие монеты.


[gal]

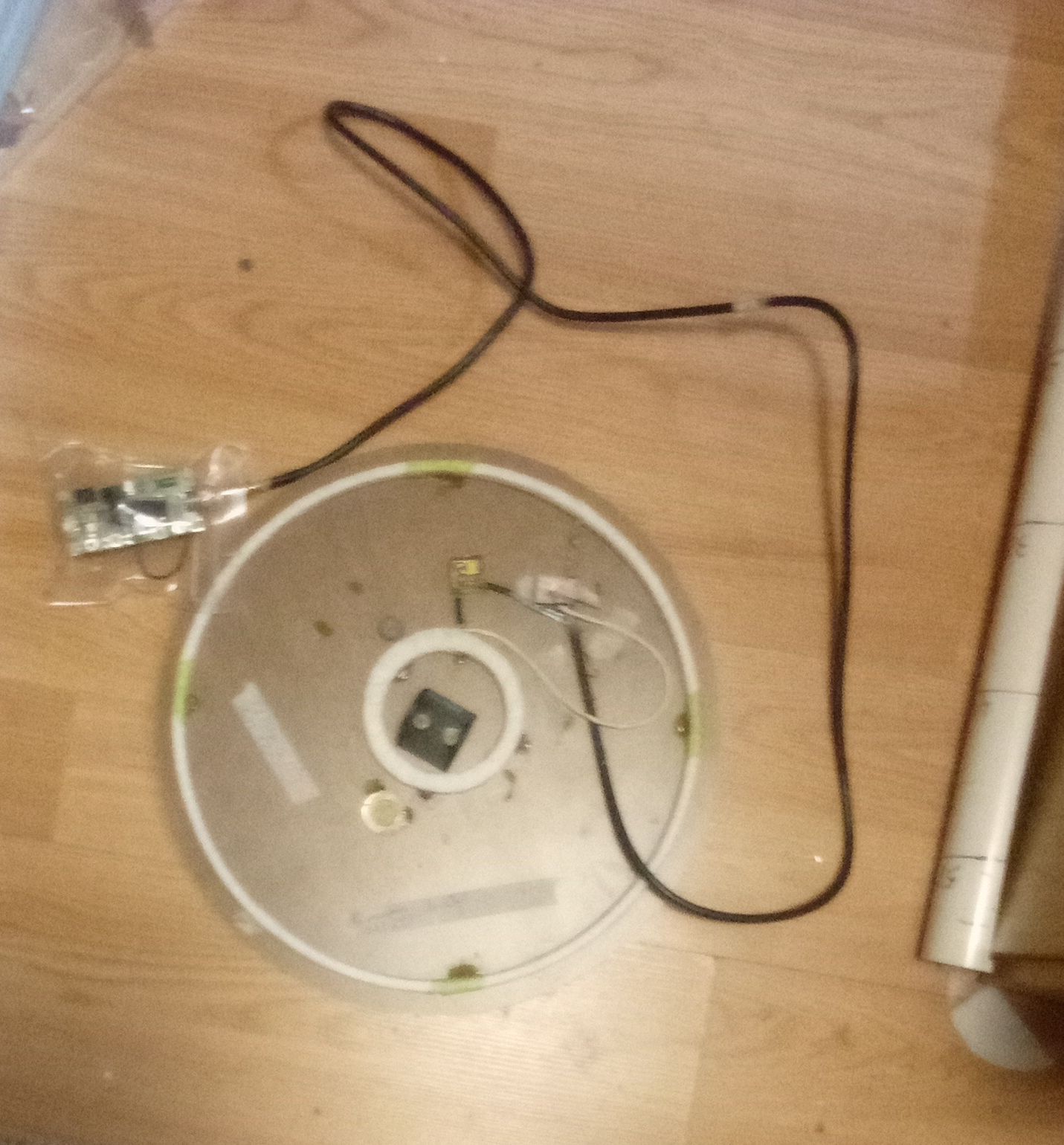

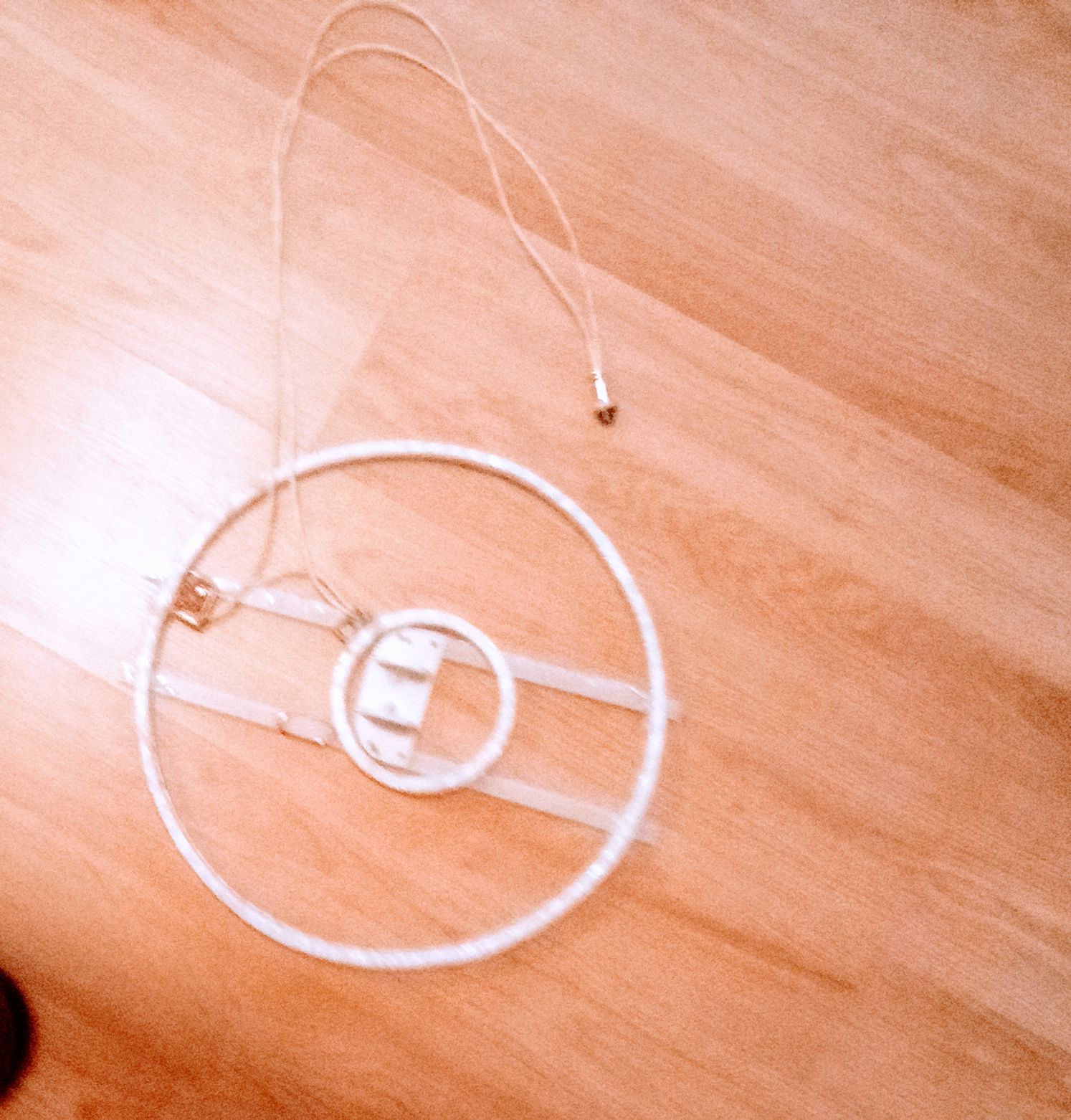

Вот две катушки,  4.3 kHz ( белая , сохнет ) и 15 kHz почти готов до исследования, жалко что не получлось с регулировкой Ground Cut -90 до + 90. В мае месяце собираюсь отдыхать на море там будет интересно как ведется 4.3 kHz .



[Анархия9]

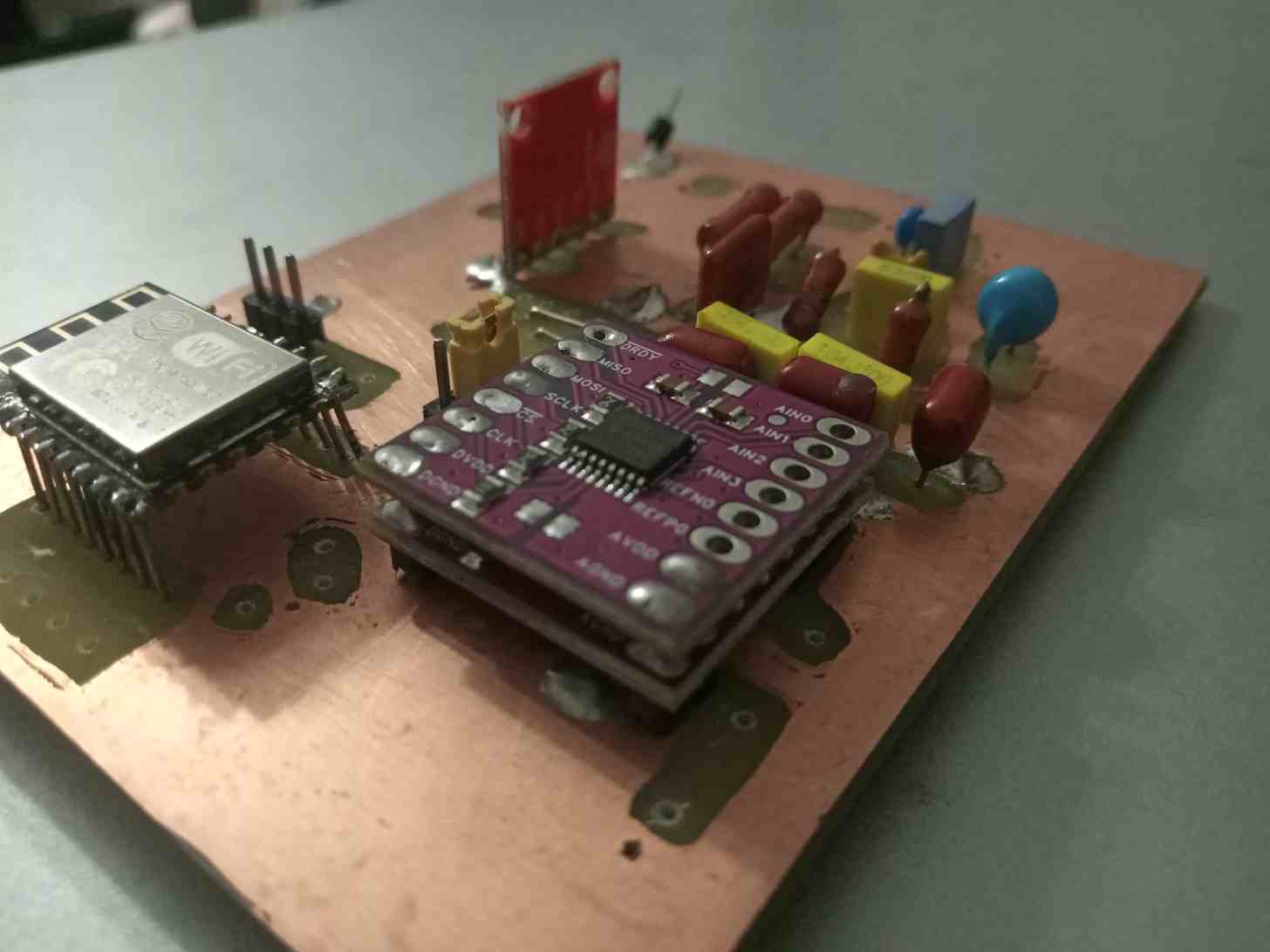

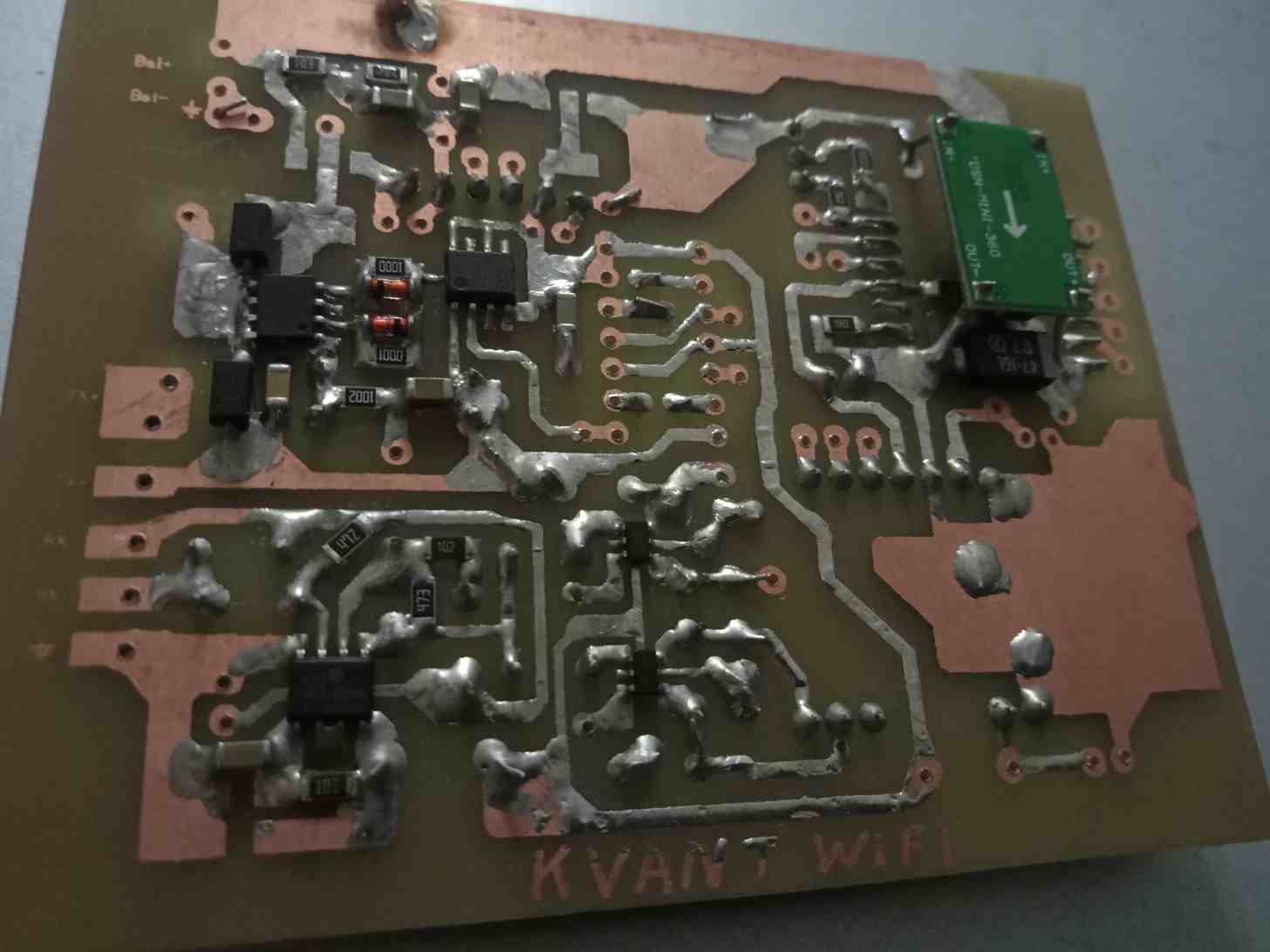

Запаял все что было в наличии проц прошил с помощью ESP8266flasher.exe

[KEN]

проц прошил с помощью ESP8266flasher

Тоже вариант, только прошивка старая.
Лучше прошить 1.2 https://tehnodium.ru/attachment.php?aid=8361
И можно уже прошить по воздуху.

[Анархия9]

Хочу подружить кванта wifi с датчиком от Кощей 18 м и собрать мини Апарат который в простой рюкзак влезет чтоб везде с собой брать

---

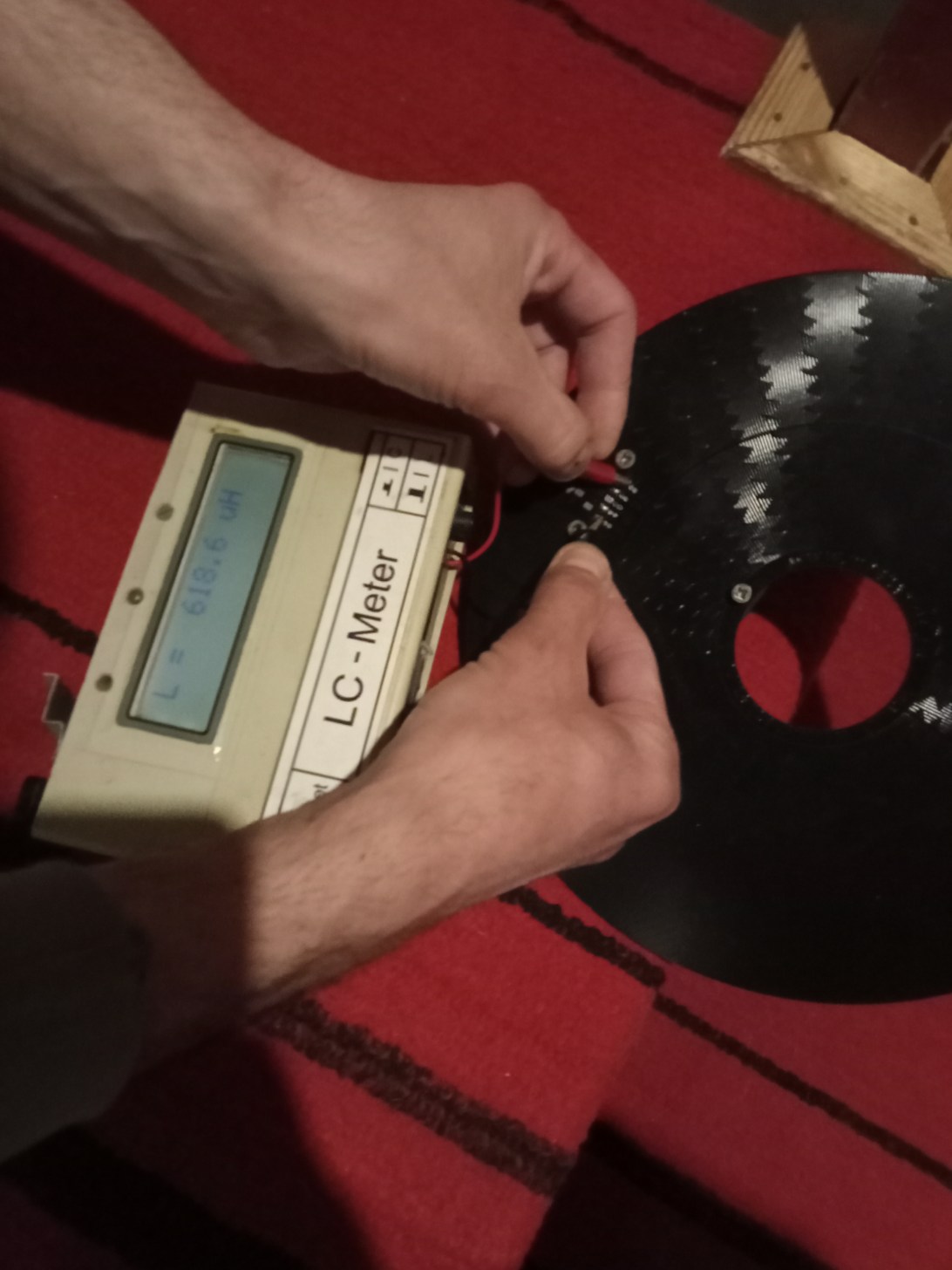

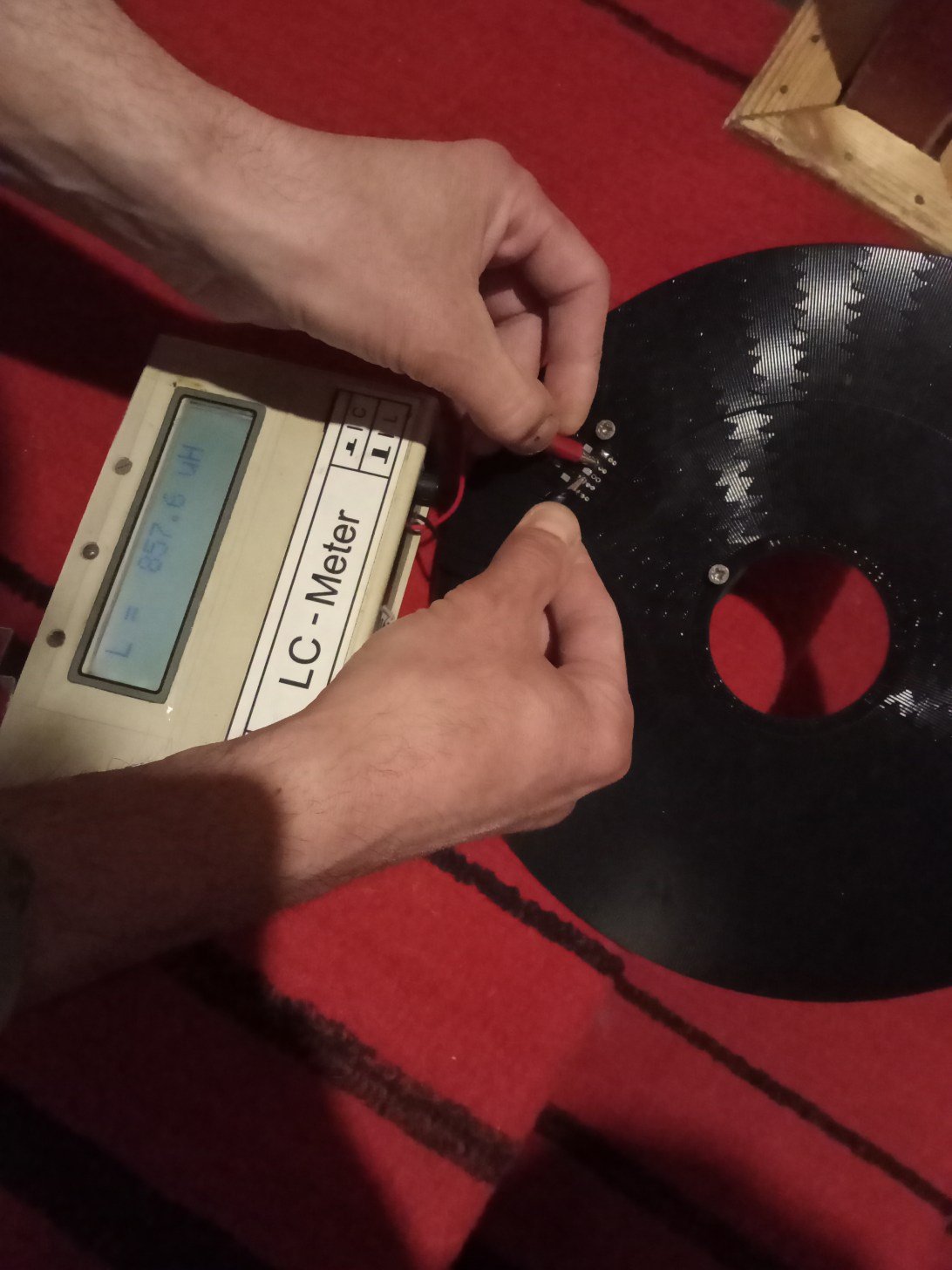

Вот такие параметры тх на фото 600мгн

[KEN]

Интересно что получиться , у Кощея специфичные датчики, для Кванта нужны резонансные ТХ и RX .

[Анархия9]

Пробовал подключить к квазару чуйка меньше диаметра датчика но я сильно не икспериминтировал . Сопротивление тх в районе 2ом а рх где то 11 ом .у рх сопротивление маленькое и индуктивность недотягивает хотя бы до 1100мгн и vdi на квазаре неправильная была медь и ферит на месте а вот vdi от 0 до 50 как бы сжато ближе к железу
Vdi от 50 до 80 растянуто

[-vlad-]

Кощея

Может там какой чип стоит или какая нибудь буферная микросхема? А схема и потроха есть распиновки Кощея?

[KEN]

Там просто не резонансные катушки и индуктивность низкая у ТХ, хотя к Кощею можно приспособить резонансные датчики от других МД, а вот датчики Кощея к другим МД трудно приспособить.

[Анархия9]

Незапустилься у меня квант не работает выход тх. Ток не регулируется и не отображается .беглый осмотр осликом покозал на входе TL555C сигнал есть а на выходе примая линия. Думаю простую схему для проверки 555 собрать
