Ваши шумы где то 10 микровольт, АДС1220 может измерять сигнал порядка 1.5 microvolt, так что это не шум ADS a в основном это шумы от ESP12 и от MCP6022.
A K-type thermocouple has a range of approximately -6.5mV to +55mV for a temperature range of -270°C to 1370°C. The PGA gain can be set to amplify this range to a level that the ADS1220 can measure with its full-scale range.
(25-04-2025, 06:31)gal : Ваши шумы где то 10 микровольт

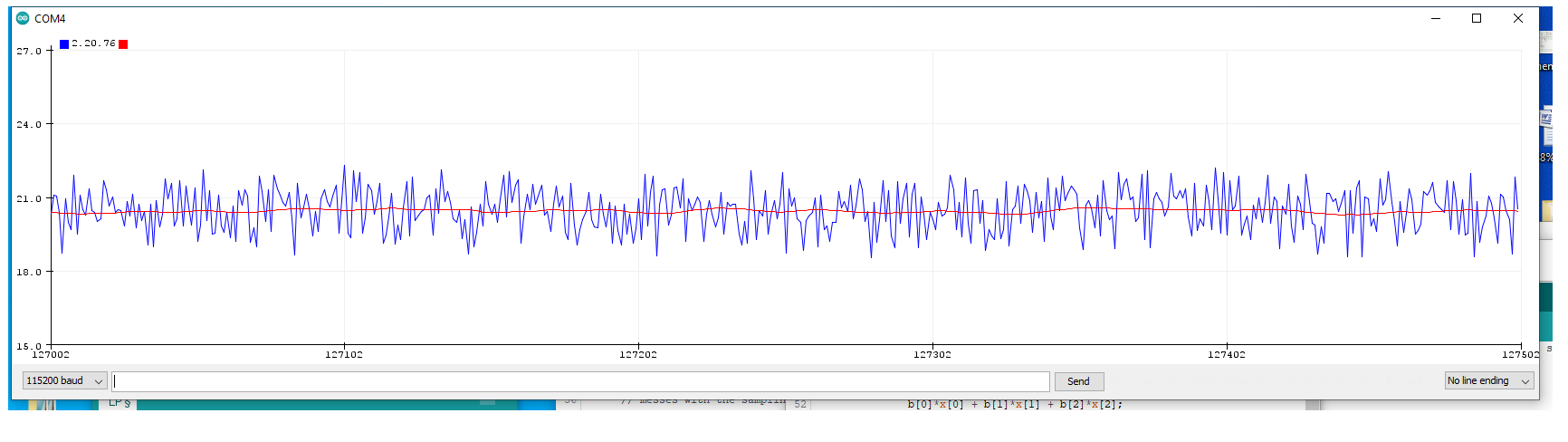

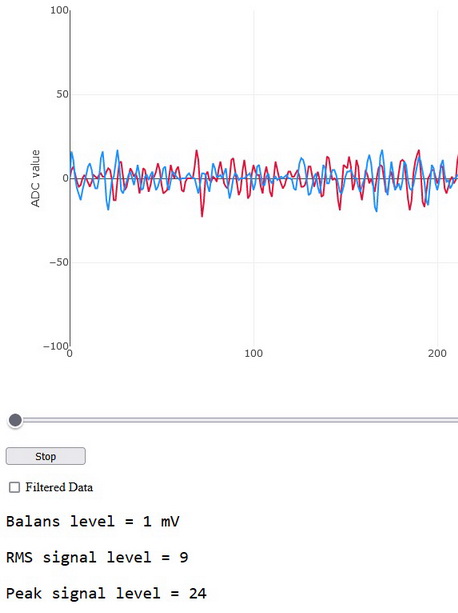

На графике не микровольты а значение которое выдаёт АЦП 24 бит при G2, разрешение при этом 0.122мкв на одно значение, и если на то пошло то шумы там 1.83 микровольта RMS(эффективное значение) на фильтре Norm.
И это шумы АЦП, если отключить ОУ ничего не измениться.
Но всё это ерунда и не стоит внимания, главная проблема не шумы ОУ и АЦП, главная проблема шумы грунта которые забивают слабые сигнал целей, сигнал от грунта на порядок больше сигнала шумов прибора и бороться с грунтом гораздо сложнее чем с шумами, и все эти движения - запаять малошумящий ОУ или вообще от него отказаться, не имеют никакого смысла на самом деле.

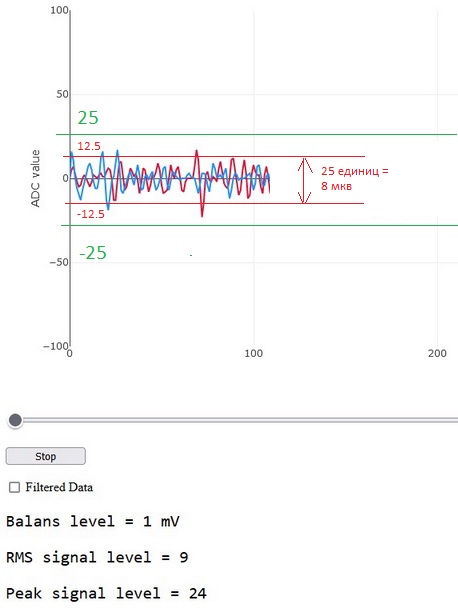

24-bit ADC can resolve about 16.7 million voltage levels! ≈ 15 million for 5V (5 million microvolt ) = 15 levels = 5 microvolt = 3 levels = 1 microvolt. 25 levels = 8 microvolt.
(25-04-2025, 23:13)KEN : главная проблема шумы грунта
По этому поводу собирался делать испытания на 4 kHz , но желание пропадает.
(25-04-2025, 23:13)KEN : не имеют никакого смысла на самом деле.
меньше компонентов = меньше проблем , но и легче собирать
(26-04-2025, 06:58)gal : 24-bit ADC can resolve about 16.7 million voltage levels! ≈ 15 million for 5V (5 million microvolt ) = 15 levels = 5 microvolt = 3 levels = 1 microvolt. 25 levels = 8 microvolt.
Тут есть существенная ошибка, 1220 не использует напряжение питания как опорное, у него свой внутренний источник, который ещё и делится на коэффициент усиления PGA
И исходя из таблицы даташита при PGA2 диапазон входных напряжений +1,024v ... - 1,024v делим это на диапазон АЦП 24 бит −8388608 ... 8388607и получаем разрешение 0.122мкв.

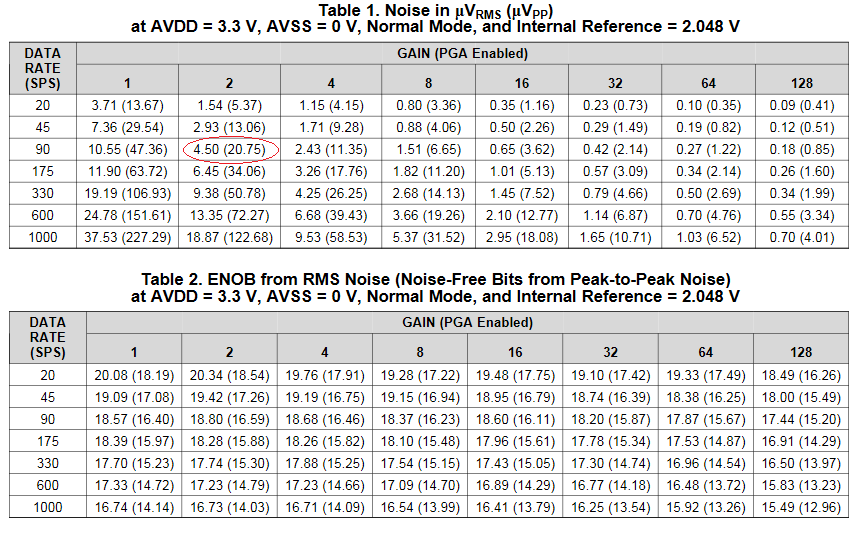

Теперь о шумах АЦП, вот что в даташите и это печально на самом деле.
В Кванте частота АЦП 90 SPS и при PGA2 теоретически минимальные шумы 4,5мкв (RMS) и 20,7мкв пиковое, на этом фоне шумы ОУ при КУ 47 ни на что не влияют.
Почему у меня шумы всего 1.83 мкв (RMS) !? Это благодаря цифровым фильтрам, я выжал всё что возможно.
Может показаться что чем больше усиление тем больше разрешение и ниже шумы, но это не так, шумы АЦП в битах остаются такие-же(нижняя таблица) а на на максимальных усилениях 64 и 128 теряется целый бит.

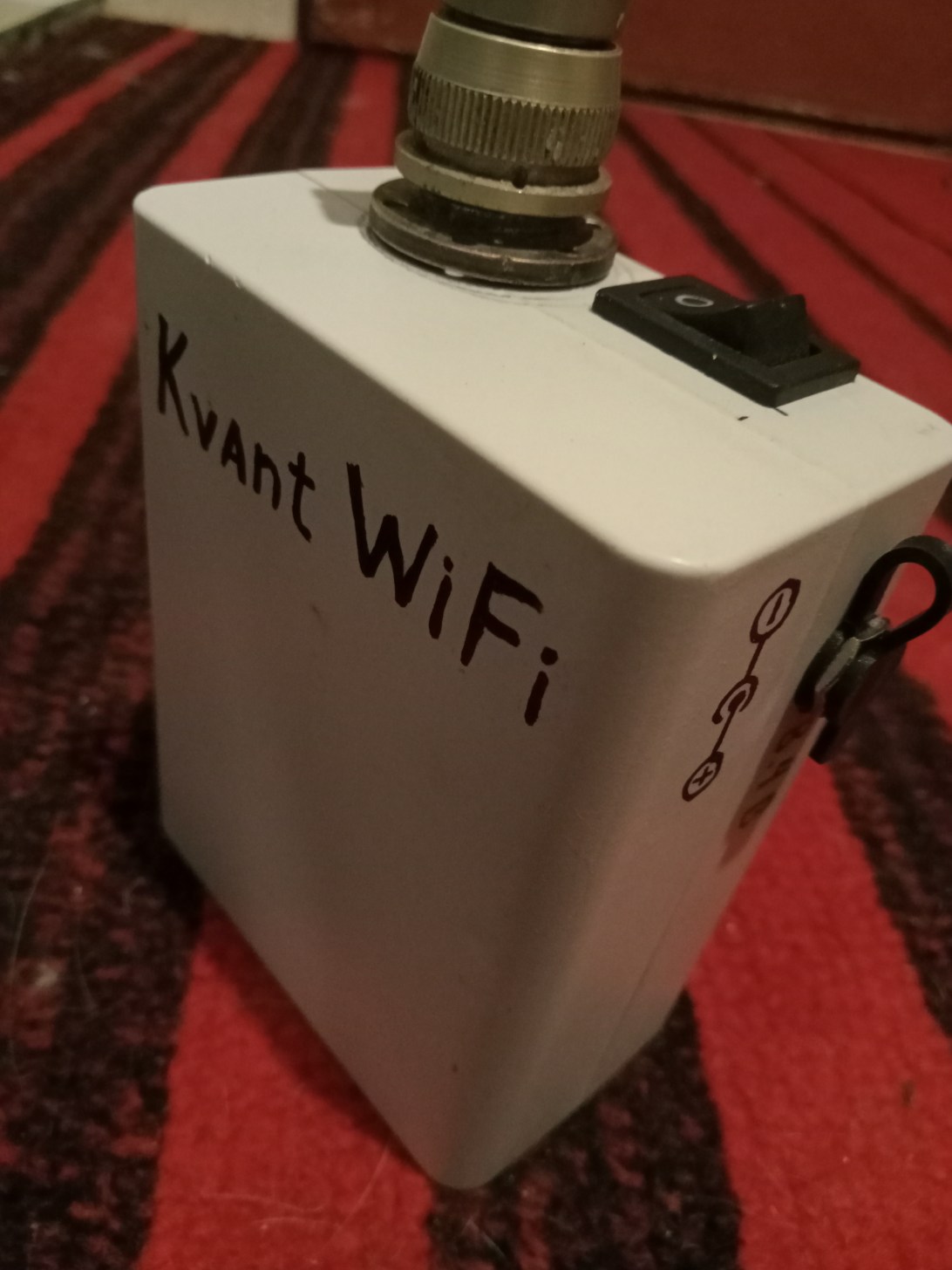

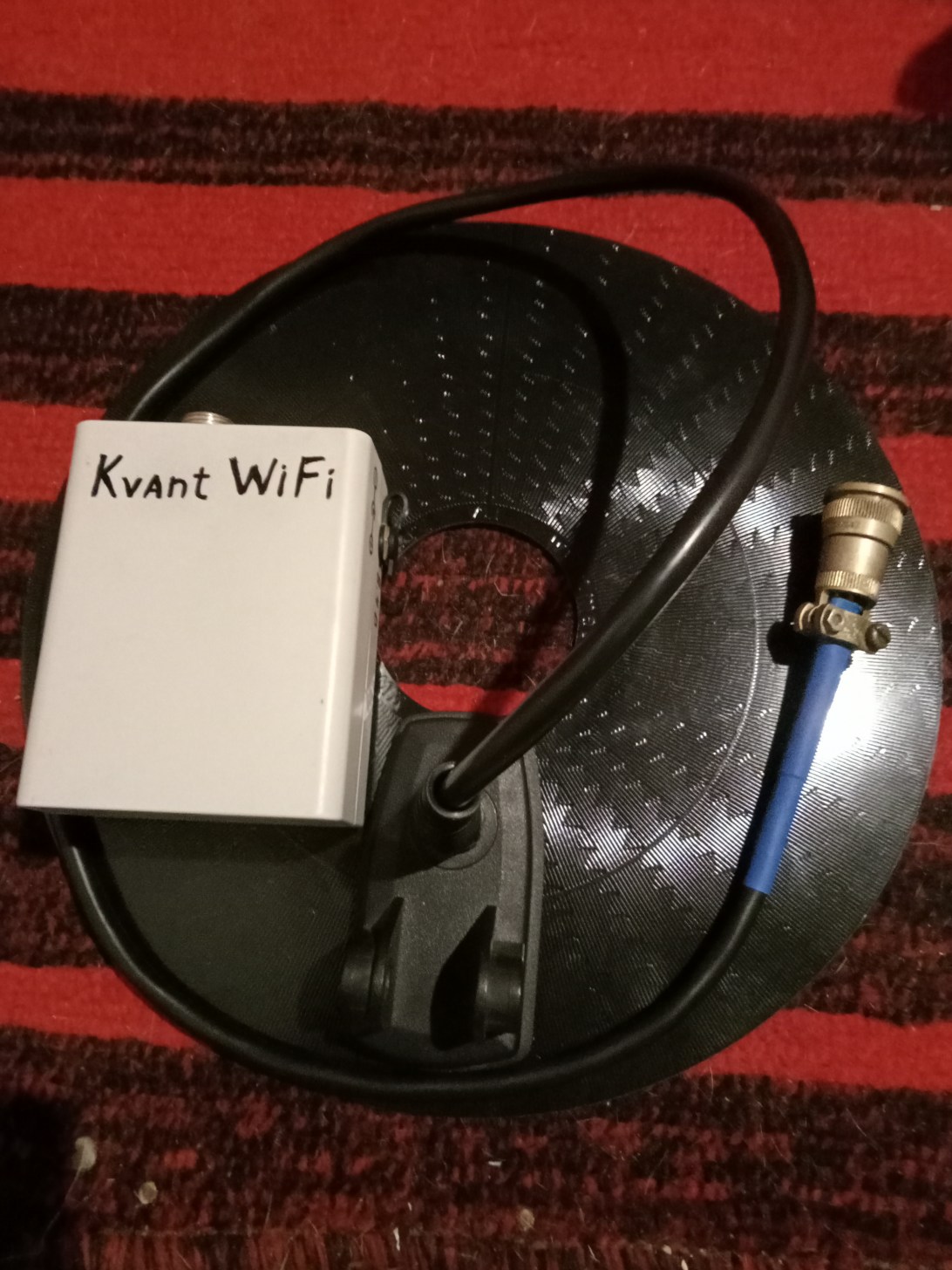

Квант wifi оказывается дружелюбный Апарат датчик от Кощей 18м полет нормальный при G2 и диаметре датчика 25см четкая реакция с 30 см . На катушку ТХ установил 470n частота 12 800 на RX два кондера 33n ,47n пробовал на разных частотах но там баланс датчика был в районе 1000 а при 1500 квант уходит в перегруз .
Большое спасибо автору .

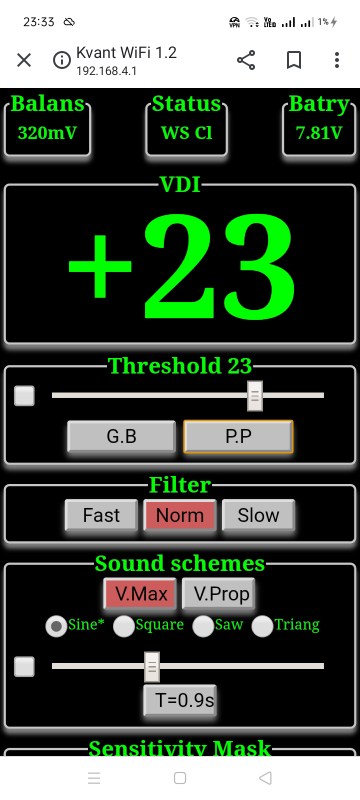

Прошивка 1.3 - теперь с версией.
Удалось исправить баг который не давал мне покоя, иногда данные с АЦП приходили нулевыми, случалось это редко и в этом случае я просто заменял их на предыдущие данные и ничего не было заметно, и только в особых условиях это могло проявиться в виде короткого звукового глюка.
Также вернул вырезку первого семпла по умолчанию, всё таки это даёт больше стабильности при озвучке, это можно отключить что-бы сравнить например, без запоминания этой настройки.
Так-же немного изменил скорость фильтров, они были слишком быстрыми особенно Fast, из за этого сильно падала глубина, а этот фильтр у меня самый ходовой, так же под него настроил ФНЧ, что позволило улучшить чувствительность прибора с этим фильтром.
Отключение вырезки первого семпла увеличивает чуйку но ухудшает стабильность озвучки .
