#81
23-02-2025, 00:38
(23-02-2025, 00:35)KEN : UART
Правильно же? Крест на крест тх и рх?
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#82
23-02-2025, 00:41
Ну да.

Вот инструкция.
https://truewebstories.ru/zametki/kak-pr...grammatora

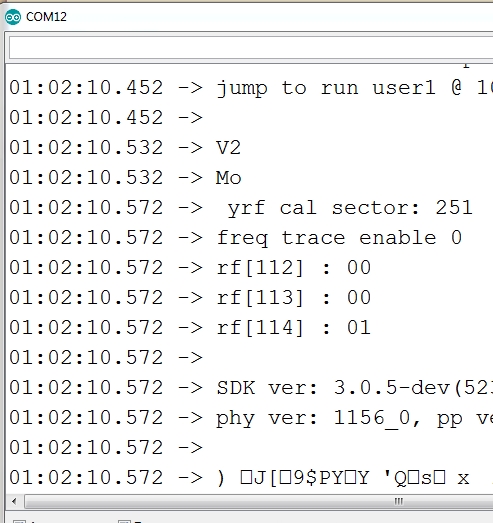

Правильность подключения поверить просто, надо открыть монитор порта, выставить скорость 74880 и включать выключать питание, в мониторе будет сервисная информация при каждом включении, jmp1 не закорочен при этом.
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#83
23-02-2025, 00:52
Блин, может не тот программатор выставил....попробую.
(23-02-2025, 00:41)KEN : включать выключать питание
тут норм.

Файлы вложений Эскизы

KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#84
23-02-2025, 01:07
Значит не входит в режим программирования, такое либо при неправильной последовательности с вкл-выкл jmp1, либо на выводах ESP неправильные уровни и надо смотреть тестером что там...
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#85
23-02-2025, 01:10
Меня уверяли, что это esp-12.
Сейчас на корпусе присмотрелся ESP8266MOD.
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#86
23-02-2025, 01:14
Это норм.
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#87
23-02-2025, 01:16
С питанием нормально, я когда включил, сразу по всем узлам 3,3v и 5v пробежался.
На wifi приходит 3.3v.
При включении платы он 2 раза моргает.
Я наверное, что то делаю не правильно с последовательностью вкл-выкл(джампера).
Сейчас опишу, что я делаю.
Выключил питание.
Включил с вставленным джампером.
Вытащил джампер(под напряжением) и нажимаю (загрузка).
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#88
23-02-2025, 01:24
(23-02-2025, 01:16)-vlad- : На wifi приходит 3.3v.
Там важны ещё уровни на EN-, RST+, GPIO15-, GPIO0+ при старте и минус при входе в режим PROG.
(23-02-2025, 01:16)-vlad- : Выключил питание.
Включил с вставленным джампером.
Вытащил джампер(под напряжением) и нажимаю (загрузка).

Ну вроде так
Вставить джампер с выключенным питанием.
Включить питание.
Вытащить джампер.
Прошить...

Если не получается надо смотреть уровни на выводах.
-vlad- Не в сети
Местный
*********
Сообщений: 3943
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#89
23-02-2025, 01:29
(23-02-2025, 01:07)KEN : ESP
Ещё есть подозрение....
я когда купал в спирте плату, старался что бы не намочить esp модуль. Но чуть намочил всё таки. Подумал ещё спирт как ни как выветрится...долго сушил феном.
Там под экраном(металический экран,защита,корпус)) на модуле может что то и подпалил...но я долго сушил.
(23-02-2025, 01:24)KEN : Вставить джампер с выключенным питанием.
А вот это попробую 1
KEN Не в сети
Знаток
******
Сообщений: 885
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#90
23-02-2025, 01:36
Может что-то коротит RX или резистор не 330Ом
(23-02-2025, 01:29)-vlad- : на модуле может что то и подпалил
Это вряд ли.
Можно попробовать другой USB-UART
Ещё закоротить резистор на 330Ом но только при первой прошивке потом восстановить, но тут важны уровни на USB-UART если 5в может что-то сгореть без резистора.
